YonMCCB ak pwoteksyon flitkonbine fonksyon konvansyonèl disjoncteurs ka moule ak pwoteksyon aktyèl rezidyèl nan yon sèl solisyon kowòdone. Pou bilding komèsyal, enstalasyon endistriyèl, manifaktirè ekipman ak kontraktè elektrik, sa a ka adrese yon defi komen: pwoteje yon kous kouran kont surcharges ak sikui kout pandan y ap detekte aktyèl flit potansyèlman danjere.
Kle a se pa tou senpleman chwazi yon brekè ki gen plis fonksyon. Aparèy la dwe matche ak vòltaj sistèm lan, aktyèl aktyèl, kondisyon kout-sikwi, konfigirasyon poto, anviwònman flit-aktyèl, anviwònman enstalasyon ak kondisyon kowòdinasyon. Gid sa a eksplike kijan teknoloji a fonksyone, ki pwoblèm li adrese, ak kisa achtè yo ta dwe verifye anvan yo espesifye yon MCCB ak pwoteksyon flit.
Table of Contents
- 1. Ki sa ki se yon MCCB ak pwoteksyon flit?
- 2. Kijan Pwoteksyon Leakaj Travay?
- 3. Ki pwoblèm elektrik li ka adrese?
- 4. Poukisa konbine MCCB ak pwoteksyon flit?
- 5. Ki kote yo itilize yon MCCB ki gen pwoteksyon kont flit?
- 6. Ki sa ki ta dwe achtè tcheke anvan seleksyon?
- 7. Paramèt kle yo eksplike
- 8. MCCB ak Pwoteksyon Leakage vs Aparèy Pwoteksyon Separe
- 9. Konsiderasyon enstalasyon ak antretyen
- 10. Shanghai DaDa elektrik co, Ltd ak solisyon pwoteksyon flit
- 11. Kesyon yo poze souvan
- 12. Konklizyon

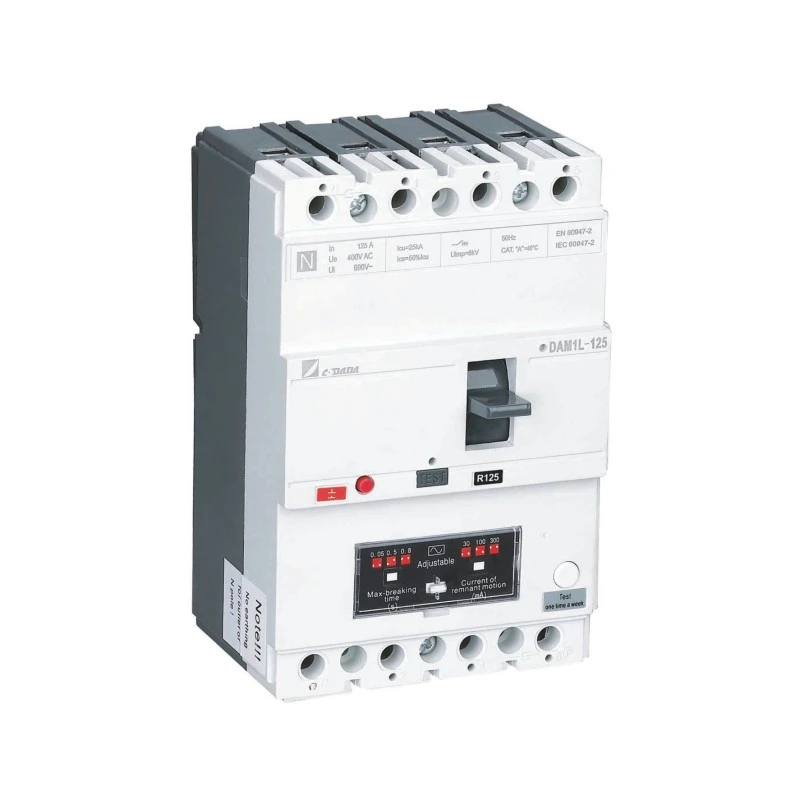

1. Ki sa ki se yon MCCB ak pwoteksyon flit?
Yon disjoncteurs ka moule, yo rele souvan MCCB, fèt pou pwoteje sikwi elektrik ba-vòltaj kont kondisyon tankou surcharge ak kous kout. Kontrèman ak yon switch pwoteksyon debaz, yon MCCB ka chwazi atravè yon pakèt evalyasyon aktyèl ak kapasite entèwonp, ki fè li apwopriye pou sistèm distribisyon komèsyal ak endistriyèl.
YonMCCB ak pwoteksyon flitajoute deteksyon aktyèl rezidyèl oswa flit latè nan fonksyon pwoteksyon konvansyonèl sa yo. Lè yo detekte yon aktyèl flit nòmal epi li rive nan nivo opere konfigirasyon an, mekanis pwoteksyon an ka kòmanse yon vwayaj epi dekonekte kous ki afekte a.
Konbinezon sa a se patikilyèman itil lè konsèpteur elektrik vle plizyè kouch pwoteksyon san yo pa kreye yon aranjman panèl san nesesite konplike. Pwodwi komèsyal yo disponib kòm solisyon entegre MCCB-plis-rezid-aktyèl oswa kòm MCCBs konbine avèk modil aktyèl rezidyèl konpatib. IEC 60947-2 gen ladan egzijans pou disjoncteurs enkòpore pwoteksyon aktyèl rezidyèl, pandan y ap manifaktirè yo ka bay diferan konfigirasyon ak seri ajisteman.
2. Kijan Pwoteksyon Leakaj Travay?
Nan yon sikwi elektrik ki an sante, aktyèl la ap koule tankou dlo nan kondiktè sortan yo ta dwe koresponn kòmsadwa ak aktyèl la retounen nan kous la. Yon kondisyon flit rive lè yon pati nan kouran an pran yon chemen envolontè, tankou nan deteryorasyon izolasyon, ekipman konekte oswa yon moun ki kontakte yon pati kouran.
Pwoteksyon flit kontwole aktyèl rezidyèl ki asosye ak move balans sa a. Si aktyèl rezidyèl mezire depase papòt konfigirasyon aparèy la, sistèm pwoteksyon an voye yon siyal vwayaj nan mekanis MCCB.
Tou depan de konsepsyon pwodwi a, pwoteksyon flit ka bay reglabl aktyèl opere rezidyèl, reta tan, fonksyonalite tès, endikasyon alam oswa lòt fonksyon siveyans. Komèsyal MCCB pwodwi pwoteksyon flit demontre ke anviwònman sansiblite ak reta ka varye anpil selon aplikasyon an gen entansyon.
Poukisa sa a diferan de pwoteksyon Surcharge?
Pwoteksyon Surcharge ak pwoteksyon flit reponn a pwoblèm diferan. Yon sikwi twò chaje ka tire twòp kouran paske twòp chaj yo konekte oswa paske ekipman ap opere pi lwen pase kapasite li gen entansyon. Yon fay flit, sepandan, enkyetid aktyèl chape soti nan chemen kondiktif li gen entansyon.
Se poutèt sa, tou senpleman ogmante kapasite nan pwoteksyon surcharge pa otomatikman bay pwoteksyon flit apwopriye. De fonksyon yo ta dwe konsidere separeman lè w ap desine yon sistèm distribisyon elektrik.
3. Ki pwoblèm elektrik li ka adrese?
Ekipman elektrik yo itilize nan faktori yo, bilding komèsyal yo ak pwojè enfrastrikti yo ka opere pou yon tan long nan kondisyon egzijan. Imidite, pousyè, aje izolasyon, domaj mekanik, erè enstalasyon ak deteryorasyon ekipman yo tout ka kontribye nan chemen aktyèl nòmal yo.
Izolasyon ki domaje oswa ki aje ka kreye chemen aktyèl envolontè ki pa ka konpòte yo tankou yon kous kout konvansyonèl.
Pwoteksyon aktyèl rezidyèl ka ede detekte kondisyon flit ki mande pou dekoneksyon sikwi rapid.
Konbine fonksyon pwoteksyon ka senplifye aranjman an konpare ak lè l sèvi avèk plizyè konpozan endepandan.
Nivo pwoteksyon aktyèl la depann de sistèm elektrik konplè a, konfigirasyon aparèy ak kondisyon enstalasyon yo. Se poutèt sa, yon MCCB ak pwoteksyon flit ta dwe trete kòm yon pati nan yon konplo pwoteksyon byen enjenyè olye ke kòm yon solisyon inivèsèl pou chak danje elektrik.
4. Poukisa konbine MCCB ak pwoteksyon flit?
Pou anpil pwojè elektrik, atraksyon prensipal la se kapasite pou adrese plizyè kondisyon pwoteksyon nan yon aranjman aparèy kowòdone. Sa a ka gen anpil valè kote espas panèl, tan enstalasyon ak kowòdinasyon sistèm yo enpòtan.
1. Fonksyon Pwoteksyon miltip
Yon aparèy byen configuré ka bay surcharge, kout-sikwi ak pwoteksyon rezidyèl-aktyèl nan menm achitekti pwoteksyon an. Sa fè li pi fasil pou enjenyè yo etabli yon estrateji pwoteksyon defini pou yon sikwi manje oswa distribisyon.
2. Plis efikas Panel Design
Konpozan pwoteksyon entegre oswa byen matche ka diminye bezwen pou aparèy separe, fil elektrik ak aranjman aliye. Manifaktirè MCCB rezidyèl-aktyèl ki pwoteje espesyalman mete aksan sou enstalasyon kontra enfòmèl ant ak kondisyon eleman redwi kòm avantaj pratik.
3. Pwoteksyon reglabl
Gen kèk pwodwi ki bay reglabl papòt aktyèl rezidyèl ak reta tan. Sa a pèmèt aranjman pwoteksyon an adapte nan diferan sikwi olye pou yo konte sou yon sèl anviwònman fiks pou chak aplikasyon.
4. Pi fasil Planifikasyon Sistèm
Lè egzijans surcharge, kout-sikwi ak flit yo konsidere ansanm, enjenyè ka evalye estrateji pwoteksyon konplè olye pou yo chwazi eleman endividyèl yo poukont yo.
5. Ki kote yo itilize yon MCCB ki gen pwoteksyon kont flit?
Aplikasyon ki apwopriye a depann sou konsepsyon elektrik la, kondisyon lokal yo ak espesifikasyon pwodwi yo. Zòn aplikasyon tipik yo enkli:
- Komèsyal tablo distribisyon bilding
- Endistriyèl sistèm distribisyon pouvwa
- Ekipman pwodiksyon faktori
- Manje motè ak machin
- Atelye ak enstalasyon fabrikasyon
- Enstalasyon enfrastrikti ak sèvis piblik
- Ekipman elektrik ki mande siveyans flit latè
- Sistèm distribisyon kote espas panèl limite
- Pwojè ki mande Surcharge kowòdone, kout-sikwi ak pwoteksyon rezidyèl aktyèl
MCCB yo lajman itilize nan distribisyon endistriyèl ak komèsyal paske evalyasyon aktyèl yo ak kapasite entèwonp yo ka kouvri aplikasyon pou pi lwen pase seri tipik ti disjoncteurs branch-sikwi yo.
6. Ki sa ki ta dwe achtè tcheke anvan seleksyon?
Chwazi yon MCCB ak pwoteksyon flit ki baze sèlman sou amperaj rated ka kreye pwoblèm pandan enstalasyon. Achtè yo ta dwe bay manifakti a oswa enjenyè elektrik ase enfòmasyon sou sistèm anvan yo konfime yon modèl.
- Rated aktyèl:Detèmine chaj kontinyèl espere epi chwazi yon evalyasyon aktyèl apwopriye ki baze sou konsepsyon sikwi konplè a.
- Fonksyone vòltaj:Konfime vòltaj sistèm lan epi si pwodwi a apwopriye pou aplikasyon AC entansyon an.
- Kantite poto:Tcheke si sistèm lan mande pou 3P, 4P oswa yon lòt konfigirasyon.
- Kapasite kout sikwi:Verifye aktyèl fay potansyèl ki disponib epi asire brekè a gen yon evalyasyon apwopriye pou entèwonp.
- Sansiblite flit:Detèmine aktyèl fonksyònman rezidyèl ki nesesè pou estrateji pwoteksyon entansyon an.
- Reta tan:Konsidere si wi ou non operasyon enstantane oswa yon repons tan reta obligatwa pou kowòdinasyon ak aparèy en oswa en.
- Kondisyon enstalasyon:Revize tanperati anbyen, patiraj, imidite, altitid ak lòt faktè anviwònman ki enpòtan.
- Estanda ak sètifikasyon:Konfime estanda ak apwobasyon ki nesesè nan mache sib la.
7. Paramèt kle yo eksplike
Paramèt sa yo patikilyèman enpòtan lè w konpare diferan pwodwi pwoteksyon MCCB.
| Paramèt | Poukisa li enpòtan | Ki sa ki achtè ta dwe konfime |
|---|---|---|
| Kouran nominal (nan) | Defini nivo aktyèl disjoncteurs a fèt pou pote nan kondisyon espesifik. | Koresponn ak disjonkteur a ak chaj sikwi a ak konsepsyon kondiktè. |
| Voltaj nominal (Ue) | Defini vòltaj opere elektrik pou aplikasyon an. | Konfime konpatibilite ak vòltaj sistèm lan. |
| Kapasite kraze | Endike aktyèl fay brekè a ka entèwonp san danje nan kondisyon tès espesifye. | Konpare evalyasyon pwodwi a ak aktyèl kout sikwi ki disponib. |
| Leakage Kouran Anviwònman | Detèmine nivo aktyèl rezidyèl nan ki pwoteksyon flit la opere. | Konfime sansiblite ki nesesè yo ak seri ajisteman. |
| Tan Reta | Ka ede kowòdone pwoteksyon flit ak lòt aparèy pwoteksyon. | Tcheke si repons obligatwa a enstantane oswa an reta. |
| Kantite poto | Detèmine ki kondiktè yo chanje ak pwoteje. | Konfime 3P, 4P oswa lòt konfigirasyon obligatwa. |
| Estanda | Bay yon kad pou pèfòmans pwodwi ak tès. | Verifye kondisyon aplikab IEC, rejyonal ak pwojè yo. |
Pou egzanp, aktyèl pwodwi komèsyal ak pwoteksyon rezidyèl-aktyèl ka ofri diferan konbinezon de aktyèl rated, konfigirasyon poto, vòltaj opere ak kapasite kraze. Espesifikasyon sa yo ta dwe toujou tcheke kont fèy done aktyèl pwodwi a olye ke yo sipoze nan kategori pwodwi a pou kont li.
8. MCCB ak Pwoteksyon Leakage vs Aparèy Pwoteksyon Separe
Tou de aranjman pwoteksyon entegre ak separe ka teknikman apwopriye. Pi bon konfigirasyon an depann sou achitekti elektrik pwojè a, kondisyon espas, estrateji kowòdinasyon ak preferans akizisyon.
| Konsiderasyon | MCCB ak pwoteksyon flit | Aranjman Pwoteksyon Separe |
|---|---|---|
| Layout panèl | Ka bay yon aranjman kontra enfòmèl ant. | Ka mande plis espas aliye. |
| Fil elektrik | Ka diminye entèkoneksyon ant eleman pwoteksyon separe. | Ka mande fil elektrik adisyonèl ak kowòdinasyon. |
| Fonksyon Pwoteksyon | Ki fèt alantou yon aranjman pwoteksyon konbine. | Fonksyon yo ka chwazi poukont yo. |
| Antretyen | Mwens eleman separe ka senplifye enspeksyon. | Konpozan endividyèl yo ka ranplase separeman depann sou konsepsyon an. |
| Personnalisation | Tou depan de konfigirasyon brekè ak pwoteksyon flit ki disponib. | Ka ofri fleksibilite nan konbine diferan aparèy. |
Pwen enpòtan an se ke entegrasyon pa otomatikman vle di konvnab. Konbinezon chwazi a dwe toujou satisfè kondisyon elektrik enstalasyon an.
9. Konsiderasyon enstalasyon ak antretyen
Enstalasyon kòrèk enpòtan menm jan ak chwazi disjoncteur ki kòrèk la. Menm yon MCCB ki byen fèt ak pwoteksyon flit ka pa bay pèfòmans ki gen entansyon an si fil elektrik, aranjman tè, anviwònman oswa anviwònman enstalasyon yo pa kòrèk.
Tcheke fil elektrik la ak anpil atansyon
Swiv dyagram fil elektrik manifakti a ak enstriksyon enstalasyon yo. Faz ak kondiktè net yo, kote sa aplikab, dwe ranje kòrèkteman pou sistèm deteksyon aktyèl rezidyèl la fonksyone jan sa vle di.
Verifye Anviwònman Flit la
Pa sipoze ke paramèt aktyèl flit ki pi ba ki disponib otomatikman apwopriye. Anviwònman an ta dwe koresponn ak fonksyon pwoteksyon entansyon an ak karakteristik elektrik kous la.
Konsidere selektivite
Gwo sistèm distribisyon ka genyen plizyè aparèy pwoteksyon. Karakteristik fonksyònman yo ta dwe revize ansanm pou yon fay apwopriye en pa dekonekte san nesesite yon pi gwo pòsyon nan enstalasyon an.
Fè tès fonksyonèl
Kote pwodwi a bay yon fonksyon tès, tès yo ta dwe swiv pwosedi rekòmande manifakti a ak kondisyon ki aplikab pou enstalasyon an. Gen kèk aparèy rezidyèl-aktyèl ki bay fonksyon tès ak karakteristik siveyans adisyonèl.
10. Shanghai DaDa elektrik co, Ltd ak solisyon pwoteksyon flit
Shanghai DaDa Electric Co, Ltd bay solisyon MCCB ki fèt pou aplikasyon kote pwoteksyon sikwi konvansyonèl ak pwoteksyon flit bezwen travay ansanm. Seri DAM1L li yo se yon egzanp yon MCCB ak pwoteksyon aktyèl rezidyèl entegre, ki fèt pou aplikasyon ki gen ladan bilding sistèm elektrik, sit endistriyèl ak lòt anviwònman distribisyon ba-vòltaj.
Enfòmasyon sou pwodwi a endike konfigirasyon tankou konstriksyon kat poto, yon seri gwo rated-aktyèl ak pwoteksyon reglabl latè-fuit. Tou depan de modèl la, kouran fonksyònman flit ka configuré atravè yon seri espesifik, sa ki pèmèt estrateji pwoteksyon an adapte ak aplikasyon diferan.
Pou achtè lòt bò dlo, distribitè, bòs mason panèl ak kontraktè elektrik, apwòch ki pi itil se bay founisè a ak kondisyon pwojè yo anvan ou mande yon sitasyon. Sa a ede detèmine si evalyasyon aktyèl la obligatwa, aranjman poto, anviwònman flit, kapasite kraze ak sètifikasyon yo disponib nan konfigirasyon an gen entansyon.
Enfòmasyon pou mete nan yon ankèt
- Obligatwa aktyèl rated
- Sistèm vòltaj ak frekans
- Kantite poto
- Egzije flit-aktyèl sansiblite
- Fonksyon tan-reta obligatwa
- Te espere kout-sikwi aktyèl oswa kapasite kraze obligatwa
- Enstalasyon anviwònman
- Mache sib ak kondisyon sètifikasyon
- Kantite obligatwa
- OEM oswa kondisyon Customized, si sa aplikab
Bay detay sa yo nan kòmansman an ka fè kominikasyon teknik pi efikas epi redwi risk pou yo chwazi yon brekè ki pa matche ak enstalasyon final la.
11. Kesyon yo poze souvan
Pwoteksyon flit detekte aktyèl rezidyèl ki te koze pa yon chemen aktyèl envolontè epi li ka kòmanse deklanchman brekè lè yo rive nan papòt opere konfigirasyon an. Li adrese yon kondisyon diferan de surcharge konvansyonèl ak pwoteksyon kout-sikwi.
Non. Yon MCCB òdinè bay fonksyon tankou surcharge ak pwoteksyon kout-sikwi, pandan y ap yon konfigirasyon flit-pwoteje ajoute deteksyon rezidyèl-aktyèl ak pwoteksyon.
Pwoteksyon flit ka ede detekte sèten chemen aktyèl nòmal ki ka kontribye nan danje elektrik. Sepandan, prevansyon dife depann sou enstalasyon elektrik konplè a, kondisyon ekipman, anviwònman pwoteksyon ak mezi sekirite ki aplikab yo.
Pa gen yon sèl anviwònman ki apwopriye pou chak enstalasyon. Valè ki apwopriye a depann sou objektif pwoteksyon an, karakteristik sikwi, ekipman ak kondisyon elektrik aplikab. Anviwònman an ta dwe detèmine pa pèsonèl ki kalifye.
Yon konfigirasyon MCCB nòmalman fèt alantou fonksyon pwoteksyon konvansyonèl sikwi-breakè, men fonksyon pwoteksyon egzak yo depann de modèl espesifik ak konfigirasyon inite vwayaj la. Toujou verifye dokiman teknik manifakti a.
IEC 60947-2 se yon estanda enpòtan pou disjoncteurs ba-vòltaj e li gen ladan kondisyon ki gen rapò ak disjoncteurs enkòpore pwoteksyon aktyèl rezidyèl. Estanda rejyonal yo ak kondisyon espesifik pwojè yo ka aplike tou.
Wi, modèl apwopriye yo ka itilize nan distribisyon endistriyèl ak aplikasyon pou ekipman lè evalyasyon elektrik yo, karakteristik pwoteksyon ak espesifikasyon anviwònman an matche ak enstalasyon an.
Bay aktyèl la, vòltaj, poto, kapasite kraze, anviwònman flit-aktyèl, kondisyon tan-reta, kondisyon enstalasyon, kantite ak sètifikasyon sib. Sa a bay manifakti a ase enfòmasyon pou rekòmande yon konfigirasyon apwopriye.
12. Konklizyon
Yon MCCB ak pwoteksyon flit adrese de domèn enpòtan nan pwoteksyon elektrik: pwoteksyon konvansyonèl surkouran ak deteksyon aktyèl rezidyèl. Lè yo pote fonksyon sa yo nan yon solisyon kowòdone, li ka ede senplifye konsepsyon distribisyon pouvwa kote sekirite elektrik, espas panèl ak kowòdinasyon sistèm yo enpòtan.
Etap ki pi enpòtan an se gade pi lwen pase non pwodwi a. Aktyèl nominale, vòltaj opere, kapasite kraze, konfigirasyon poto, sansiblite flit, reta tan, kondisyon enstalasyon ak estanda aplikab yo tout enfliyanse si yon MCCB patikilye apwopriye pou yon pwojè.
Pou achtè evalye MCCBs ki pwoteje flit pou bilding komèsyal, enstalasyon endistriyèl, panno distribisyon oswa aplikasyon OEM, travay dirèkteman nan kondisyon elektrik aktyèl yo se fason ki pi serye yo idantifye yon konfigirasyon apwopriye.
Bezwen yon MCCB ak Pwoteksyon Leakage?
Si w ap apwovizyone MCCBs pou yon nouvo pwojè elektrik, ranplase aparèy pwoteksyon ki egziste deja oswa devlope yon solisyon distribisyon Customized,Shanghai DaDa elektrik co, Ltd.ka ede w revize espesifikasyon yo mande yo ak konfigirasyon pwodwi yo. Pataje vòltaj ou, aktyèl, nimewo poto, kondisyon pwoteksyon flit ak detay aplikasyon pou diskite sou solisyon ki apwopriye a.
Pou espesifikasyon pwodwi, kondisyon OEM oswa demann pwojè,kontakte nouak kondisyon elektrik ou yo ak enfòmasyon aplikasyon an.
