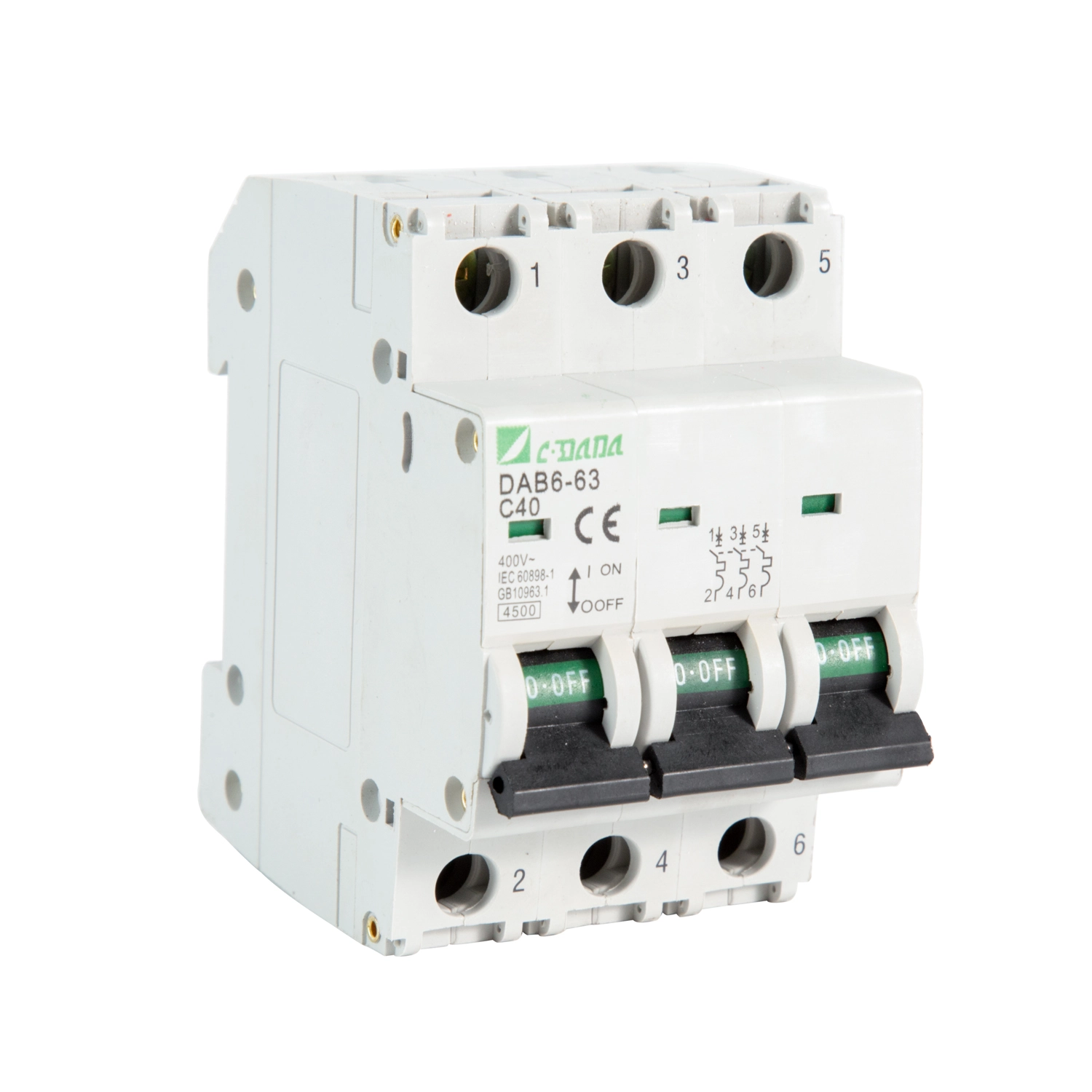

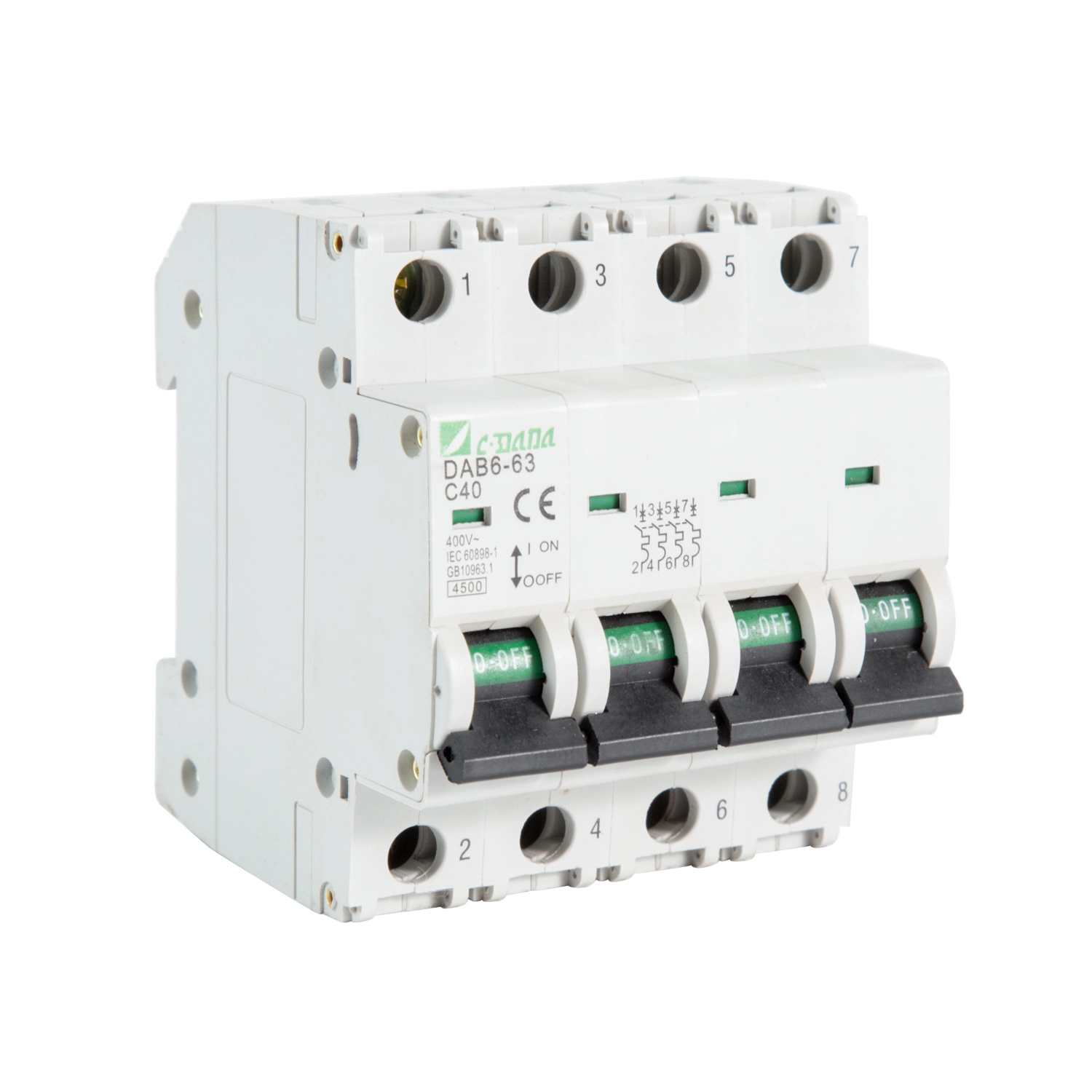

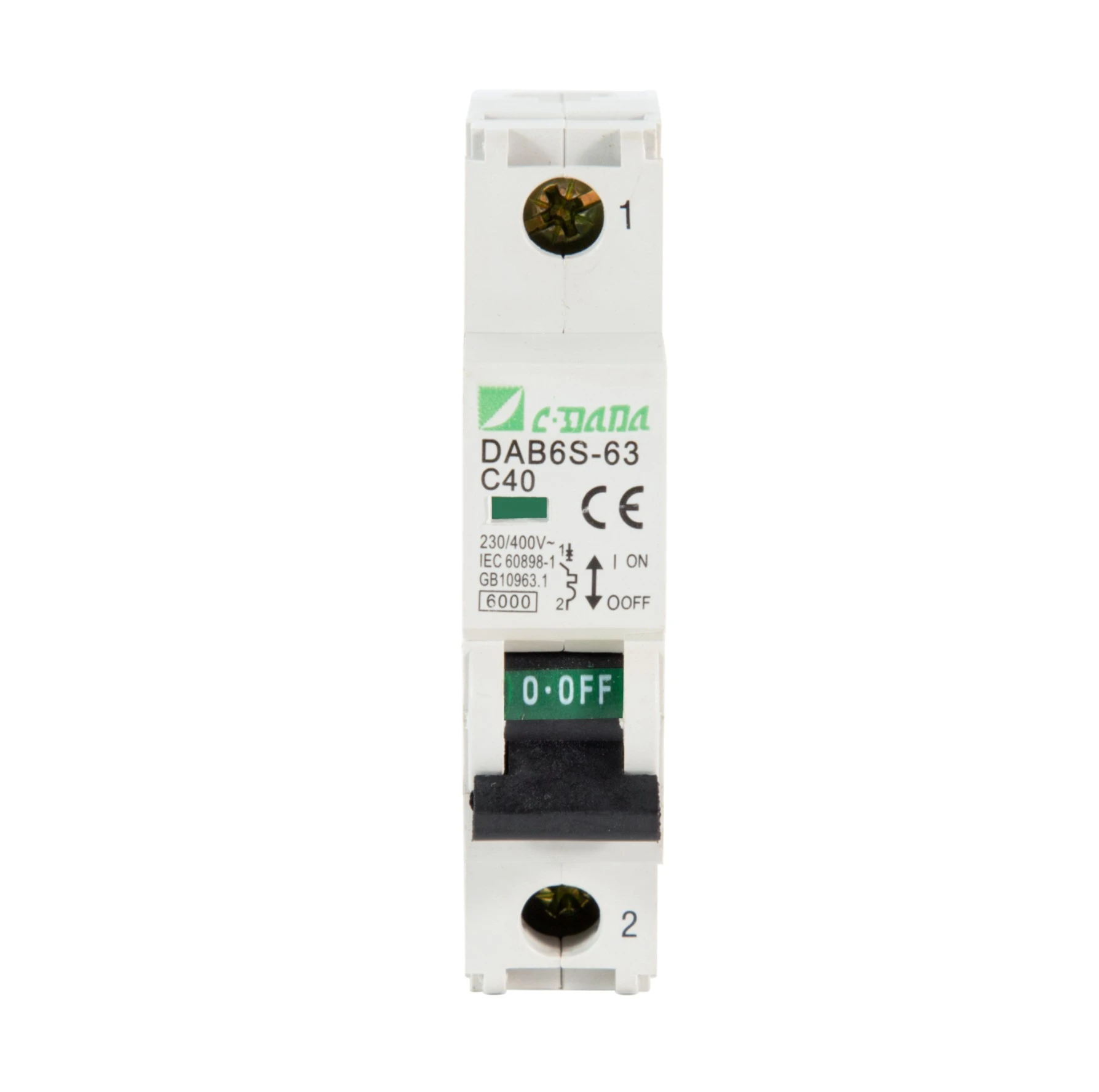

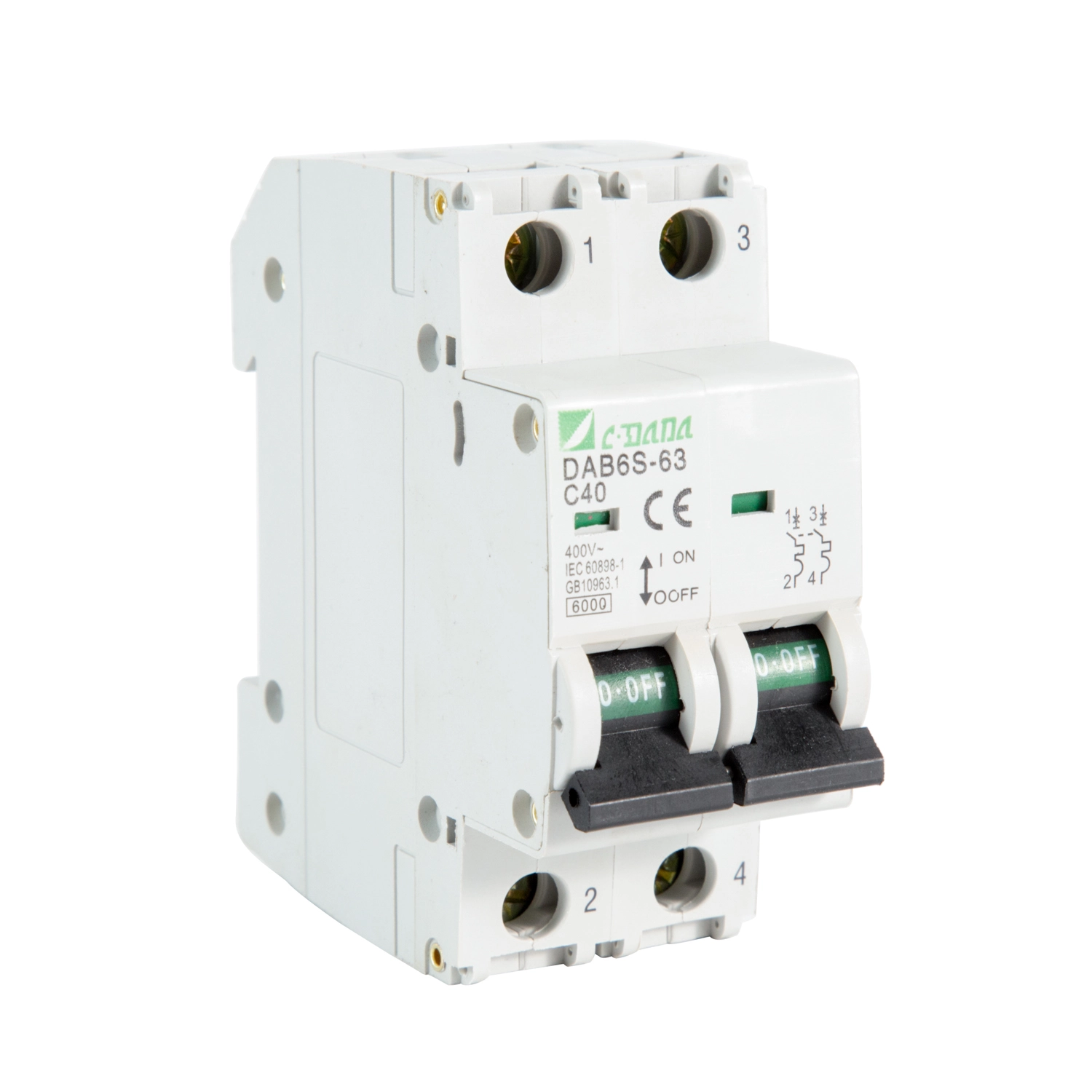

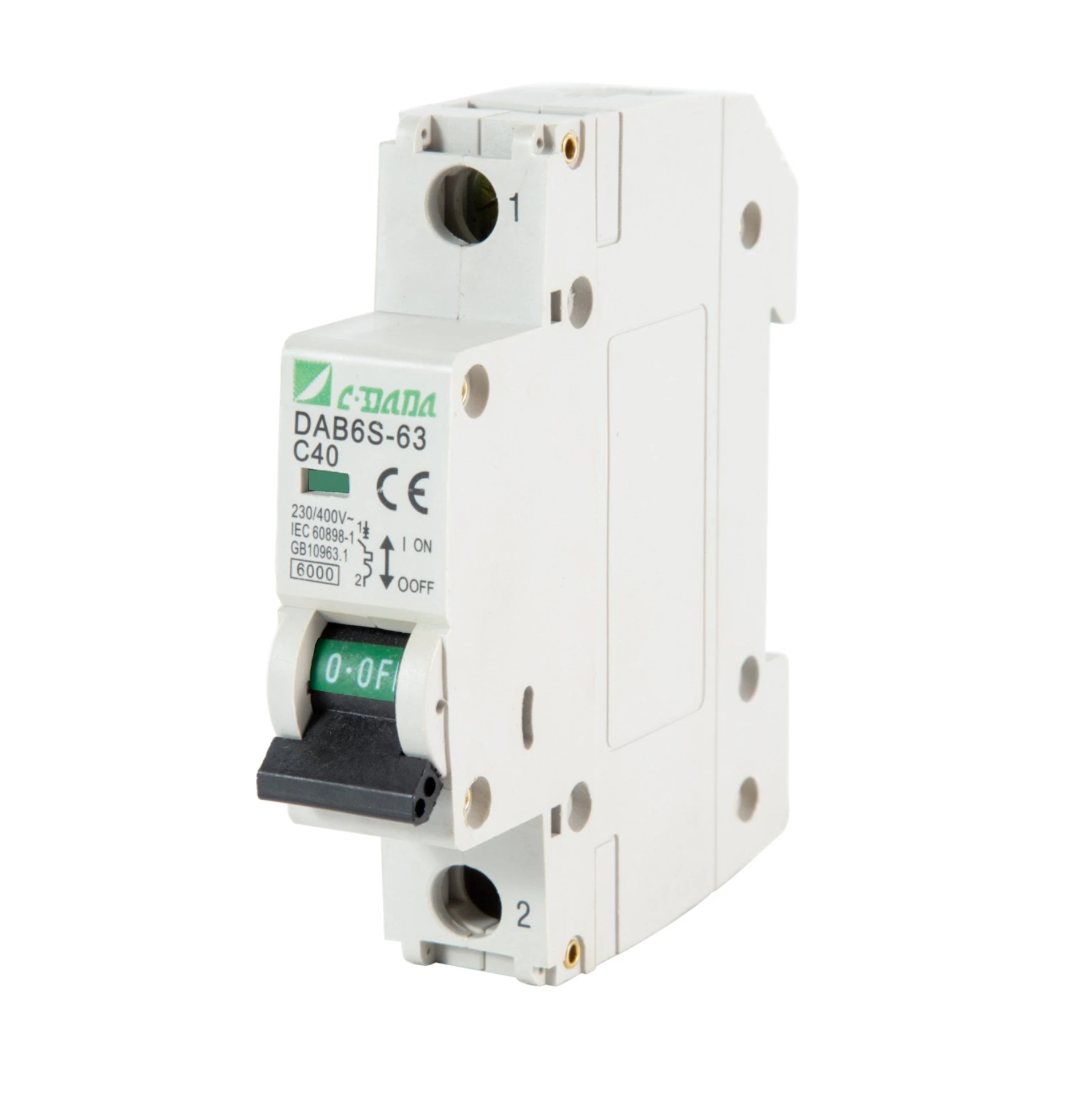

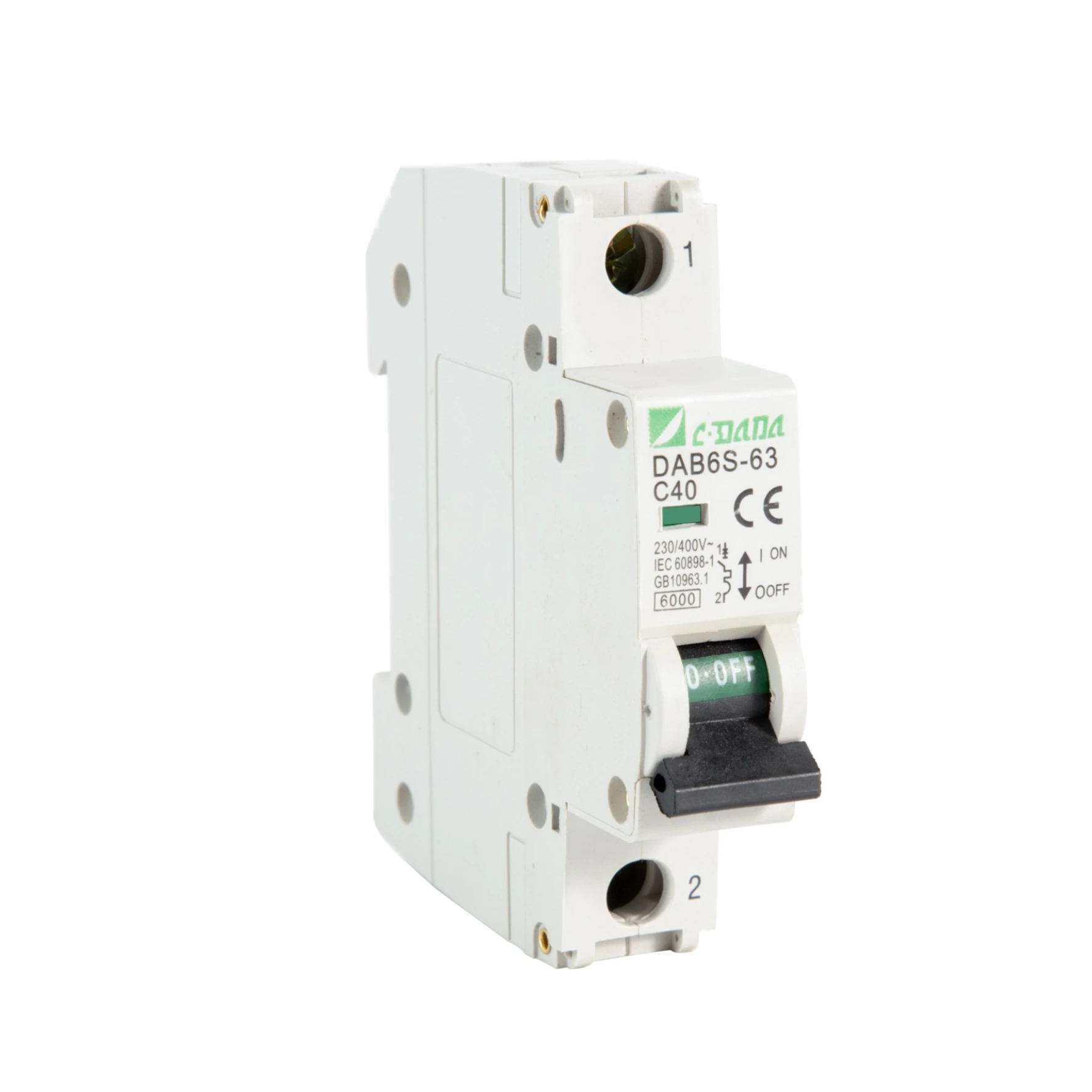

6kA AC Miniature Circuit Breaker
Model:DAB6-63
Achte 6kA AC Miniature Circuit Breaker (DAB6-63) nan Shanghai DADA Electric, nou se yon manifakti serye ak founisè. Pwodui sa a se CE & CB sètifye, 1P/2P/3P/4P disponib, ak koub B/C/D pou kay ak itilizasyon komèsyal limyè. Lajè ranje tanperati (-40 ° C a + 50 ° C), tèminal pèt tèmik ki ba. Ideyal pou panno rezidansyèl yo.
Asire pwoteksyon sikwi serye, an sekirite ak efikas nan kay ak ti bilding komèsyal ak CDADA DAB6-63 6kA AC Miniature Circuit Breaker la. Ki fèt pou panno distribisyon rezidansyèl yo, disjoncteurs tipòtrè 6kA sa a ofri egzak surcharge ak pwoteksyon kout sikwi atravè yon varyete chaj-soti nan ekleraj ak aparèy (b koub) nan motè ak gwo kouran kouran tankou ponp ak anvwaye (koub D).
Avèk sètifikasyon CE ak CB, konsepsyon tèminal solid, ak yon seri tanperati opere nan -40 ° C a + 50 ° C, DAB6-63 a delivre pèfòmans serye nan nenpòt klima. Mizajou levye lajè li asire operasyon an sekirite, pandan y ap kranpon antay diminye akimilasyon chalè ak amelyore estabilite koneksyon-fè li chwa entelijan pou elektrisyen, bòs mason, ak asanblaj panèl OEM.
Espesifikasyon kle
Modèl: DAB6-63 Seri
Kalite: AC Miniature Circuit Breaker (MCB)
Kapasite kraze: 6kA @ 230/400V AC
Pòl: 1P, 2P, 3P，4P
Koub vwayaj:
B: Pou ekleraj ak chaj rezistan (3-5 × nan)
C: Pou motè jeneral (5–10×In)
D: Pou gwo chaj inrush tankou compresseurs/ponp (10–20×In)
Rated aktyèl (nan): 1A - 63A (etap estanda)
Tanperati Fonksyònman: -40 ° C a + 50 ° C
Sètifikasyon: CE, CB
Karakteristik kle:
★ kranpon tèminal antay → pi ba pèt tèmik, pi wo fòs mekanik
★ Pi laj levye opere → pi bon priz ak zòn kontak
★ mekanis pwoteksyon kout sikwi
★ DIN tren monte (estanda 35mm)

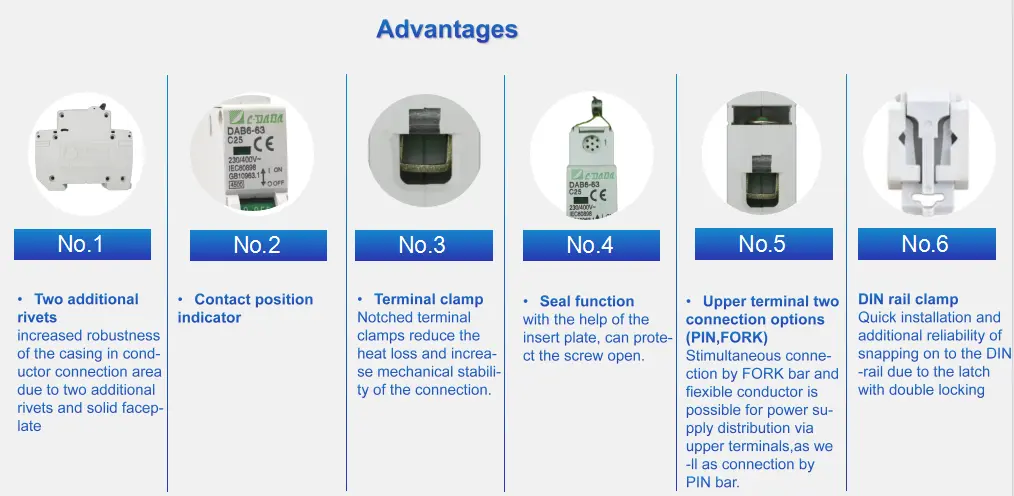

Avantaj
Fich done teknik
|
MCB DAB6-63 |
||||||
|
Pou pwoteksyon distribisyon pouvwa jeneral (IEC/EN 60898-1) |
|
|
|
|
||
|
poto |
1P |
2P |
3P |
4P |
||
|
Pèfòmans elektrik |
||||||
|
Fonksyon |
pwoteksyon kout sikwi, pwoteksyon surcharge, izolasyon, kontwòl |
|||||
|
Rated frekans f Hz |
50-60Hz |
|||||
|
Rated vòltaj travay Ue V AC |
230/400 |
400 |
||||
|
Aktyèl nominal nan A |
6,10,16,20,25,32,40,50,63 |
|||||
|
Rated izole vòltaj Ui V |
500 |
|||||
|
Enpilsyon kenbe tèt ak vòltaj Uimp kV |
4 |
|||||
|
Kalite tripping enstantane |
DAB6-63N |
B/C/D |
||||
|
DAB6-63H |
B/C/D |
|||||
|
Rated kout sikwi Icn (kA) |
DAB6-63N |
4.5 |
||||
|
DAB6-63H |
6 |
|||||
|
Kalite lage |
Kalite tèmik mayetik |
|||||
|
Lavi sèvis (O ~ C) |
Mekanik |
Valè aktyèl la |
20000 |
|||
|
Valè estanda |
4000 |
|||||
|
Elektrik |
Valè aktyèl la |
8000 |
||||
|
Valè estanda |
4000 |
|||||
|
Koneksyon ak enstalasyon |
||||||
|
Degre pwoteksyon |
IP20 |
|||||
|
Fil mm² |
1 ~ 35 |
|||||
|
Tanperati travay |
-5～+40℃ |
|||||
|
Rezistans nan imidite ak chalè |
Klas 2 |
|||||
|
Altitid anwo lanmè |
≤2000 |
|||||
|
Imidite relatif |
+20℃,≤90%;+40℃,≤50% |
|||||
|
Degre polisyon |
2 |
|||||
|
Enstalasyon anviwònman |
Evite chòk evidan ak Vibration |
|||||
|
Klas enstalasyon |
KlasⅡ , KlasⅢ |
|||||
|
Montaj |
tren DIN35 |
|||||
|
Konbinezon ak Pwodwi pou Telefòn |
||||||
|
Kontak oksilyè |
Wi |
|||||
|
Kontak alam |
Wi |
|||||
|
Shunt lage |
Wi |
|||||
|
Liberasyon undervoltage |
Wi |
|||||
|
Kontak oksilyè + kontak alam |
Wi |
|||||
|
Dimansyon (mm) (WxHxL) |
a |
17.5 |
35 |
52.5 |
70 |
|
|
b |
80.2 |
80.2 |
80.2 |
80.2 |
||
|
c |
76.5 |
76.5 |
76.5 |
76.5 |
||
Poukisa chwazi CDADA 6kA AC Miniature Circuit Breaker?
★ Pwoteksyon Adapte pou chak chaj
Chwazi bon koub vwayaj la (B/C/D) pou koresponn ak aplikasyon w lan—evite vwayaj nwizans pandan w ap asire sekirite.
|
|
Tès aktyèl |
Tripping tan |
Aplikasyon |
|
B koub |
3ln 5ln |
0.1 |
Kalite B aplike sèlman pou chaj aktif: -Electric aparèy chofaj-Dlo chofaj-Electric furmace |
|
C koub |
5 nan 10ln |
0.1 |
Kalite C apwopriye pou chaj òdinè: -Lanp -Socket pouvwa -Ti motè pouvwa |
|
D koub |
10ln 20 nan |
0.1 |
Kontwole ak pwoteje sikui yo ak kouran vag enstantane (gwo motè) |
★ Enjenieri pou fyab nan klima ekstrèm
Opere parfètman soti nan frèt aktik (-40 ° C) ak chalè twopikal (+ 50 ° C) - ideyal pou pwojè mondyal yo.
★ Pi ba pèt enèji, pi wo sekirite
Kranpon tèminal ki patante ki patante ogmante presyon kontak, diminye rezistans, jenerasyon chalè, ak risk dife.
★ Konsepsyon itilizatè-zanmitay
Levye ki pi laj la amelyore operasyon manyèl—kritik pandan ijans oswa chanjman souvan.

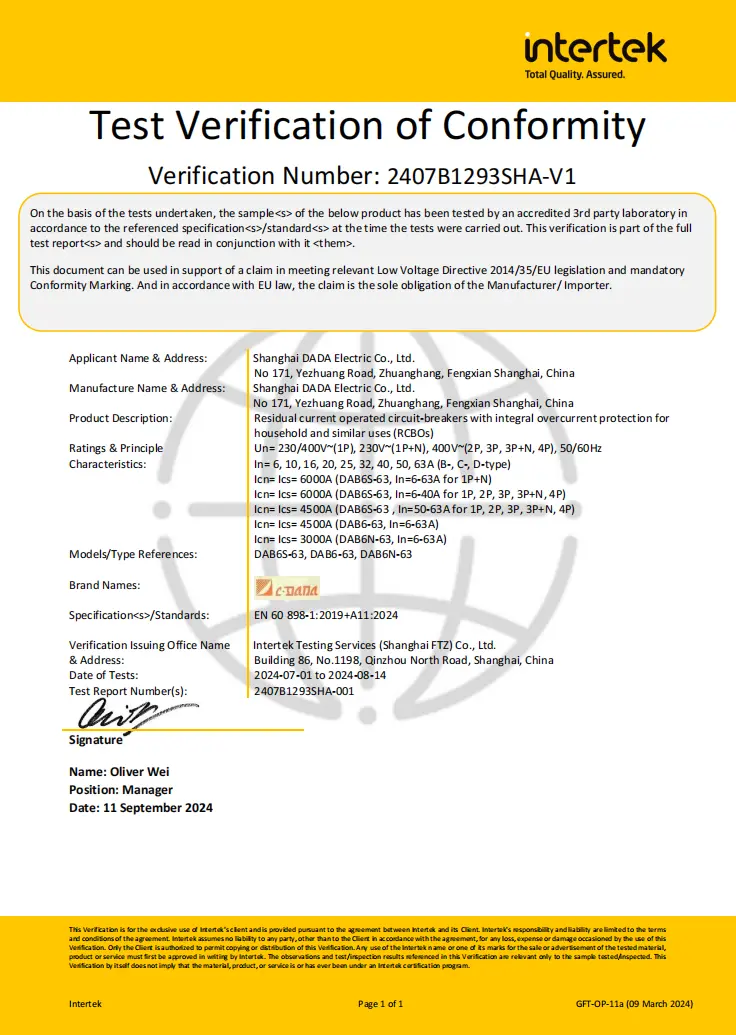

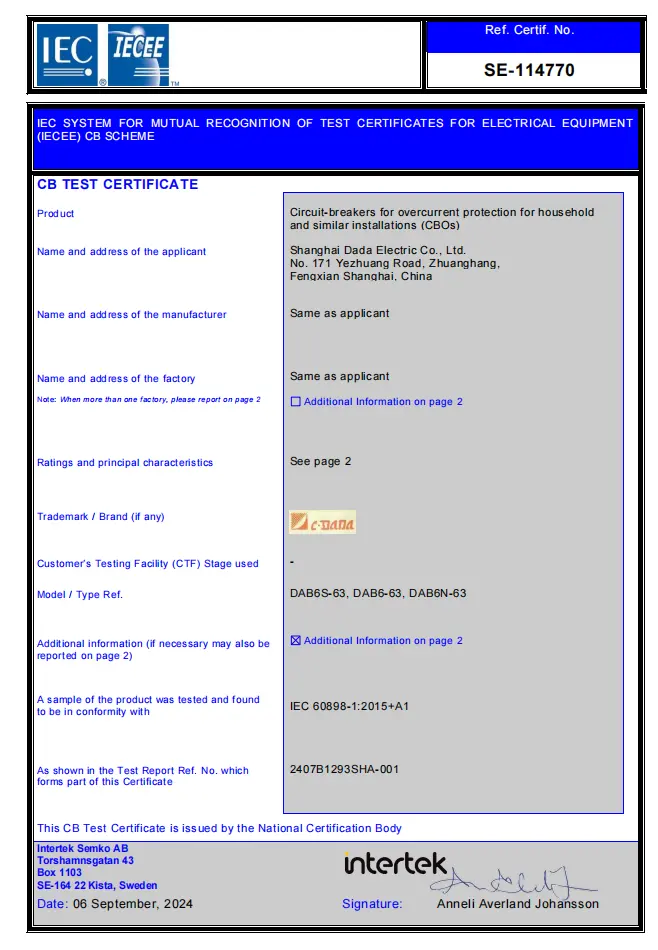

★ Konfòmite mondyal konfyans
CE ak CB sètifikasyon asire akseptasyon an Ewòp, Mwayen Oryan, Lafrik ak Azi-apiye pa Shanghai ki baze sou kontwòl kalite.
★ Pafè pou Itilizasyon Rezidansyal ak Lejè Komèsyal Kontra enfòmèl ant, pri-efikas, epi fasil pou enstale—ideyal pou apatman, biwo, lekòl, ak espas an detay.
Aplikasyon tipik
Kay: Sikui ekleraj, priz priz, aparèy kwizin
Apatman & Kondo: Tablo distribisyon nan etaj
Ti Biwo: HVAC, IT ekipman, signalisation
Magazen Yo Vann an Detay: Ekspozisyon ekleraj, sistèm POS
Endistri limyè: Panno kontwòl pou fanatik, ti ponp, compresseurs
Kesyon yo poze souvan (FAQ)
Q1: Kisa "6kA" vle di sou yon MCB?
A1: Li se kapasite kout sikwi kraze-aktyèl fay maksimòm (6,000 ampè) MCB a ka entèwonp san danje san domaj. Apwopriye pou pifò aplikasyon rezidansyèl ak limyè komèsyal yo.
Q2: Ki koub vwayaj mwen ta dwe chwazi pou itilize lakay ou?
A2:B koub: Pi bon pou ekleraj ak sipò jeneral
C koub: Rekòmande pou èkondisyone, machin lave, oswa ti motè
D koub: Se sèlman nesesè pou aparèy gwo inrush tankou ponp dlo oswa asansè
Q3: Èske MCB sa a ka itilize nan panno deyò?
A3: Wi-osi lontan ke patiraj la bay pwoteksyon IP. 6kA AC Miniature Circuit Breaker tèt li opere seryezman soti nan -40 ° C a + 50 ° C, fè li apwopriye pou garaj, koule, oswa bwat mèt nan klima piman bouk.
Q4: Èske tèminal yo konpatib ak kab estanda?
A4: Wi-li aksepte câbles kòb kwiv mete solid oswa bloke jiska 25mm², ak konsepsyon kranpon an antay asire yon koneksyon an sekirite, ki ba-rezistans.
Q5: Poukisa chwazi CDADA sou lòt mak 6kA MCB?
A5: CDADA ofri:● Vrè CE & CB sètifikasyon (pa sèlman pwòp tèt ou deklare)
● Pi laj ranje tanperati opere pase anpil konpetitè
● Amelyore konsepsyon tèminal pou pi ba chalè ak lavi ki pi long
● Klè B/C/D etikèt pou seleksyon fasil
● OEM-zanmitay prix ak bon jan kalite ki konsistan nan yon manifakti Chinwa sètifye
