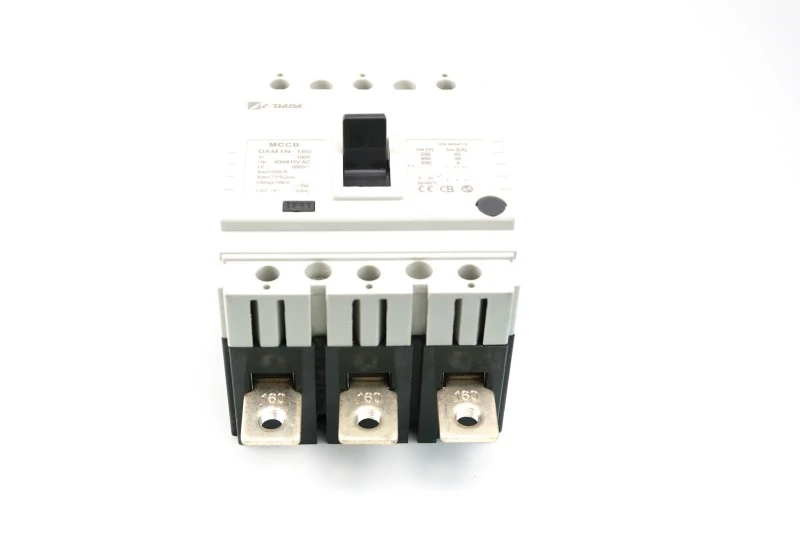

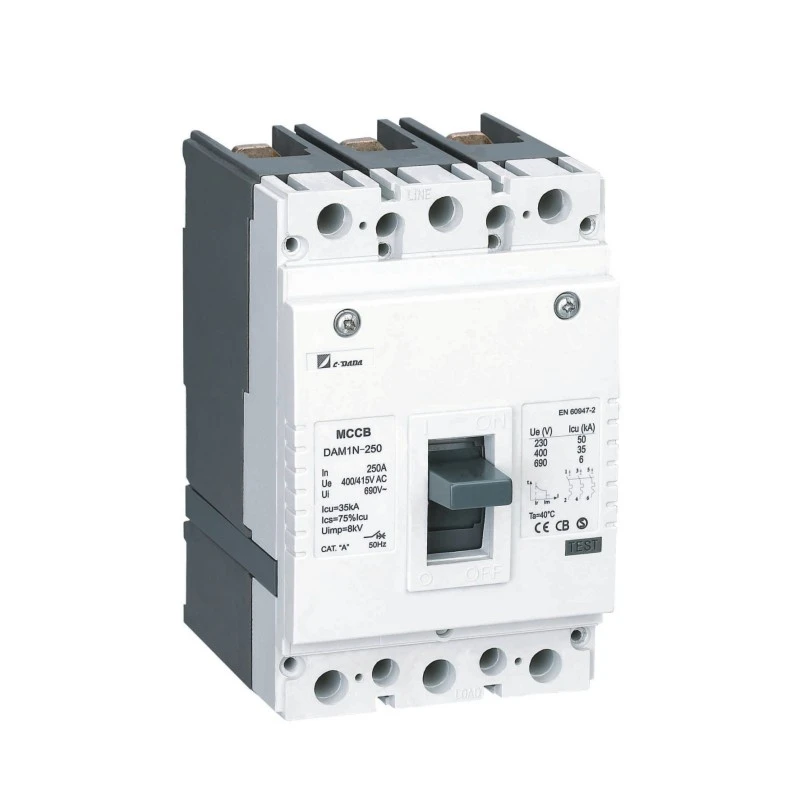

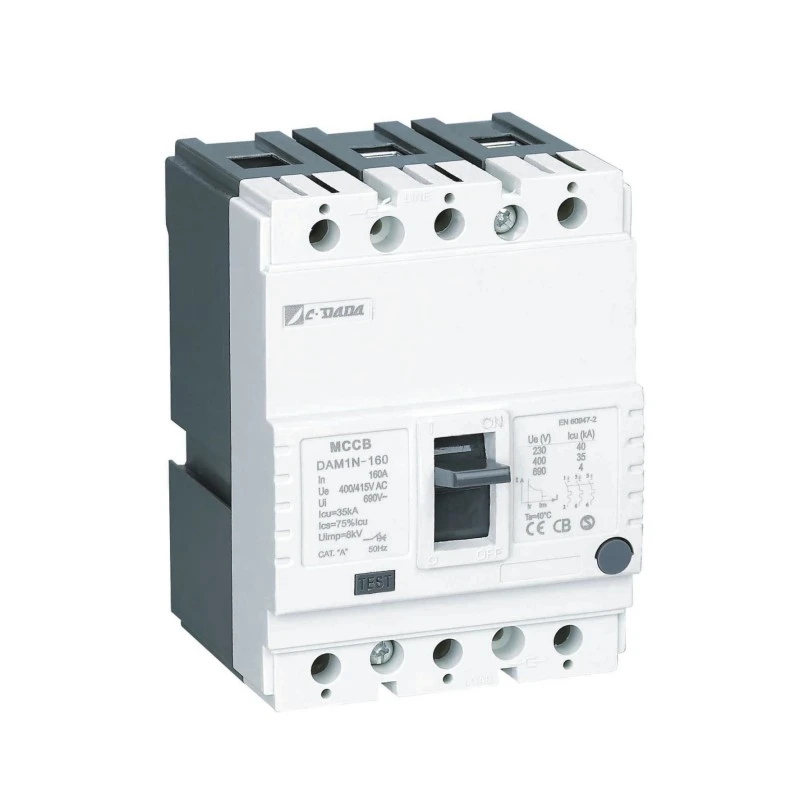

Fiks Kalite Molded Case Circuit Breaker
Model:DAM1 Series
Sous kalite siperyè ak avanse kalite Fiks Moule Ka Circuit Breaker (MCCB) soti nan Shanghai DADA elektrik-sètifye (CE, CB, ASTA), tèmik-mayetik pwoteksyon, 12.5A-1600A. Ideyal pou panno endistriyèl ak komèsyal yo. Fasil DIN-rail oswa panèl mòn. OEM & en lòd akeyi, chwazi CDADA kòm founisè ou ak konfyans.
CDADA Fiks Kalite Molded Case Circuit Breaker (MCCB) DAM1 seri satisfè bezwen yo nan nenpòt aplikasyon, soti nan ti itilizatè yo transfòmatè endistriyèl ak enstalasyon distribisyon.
Seri DAM1 a gen sèt gwosè ankadreman, jiska 1600A, kraze kapasite jiska 100 kA, vòltaj opere jiska 1000 Volts, fasil satisfè yon varyete de bezwen konplè akseswa elektrik ak mekanik, bay yon varyete solisyon enstalasyon yo maksimize bezwen yo nan nenpòt ki sistèm pouvwa.
Avèk sètifikasyon mondyal KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 se pi bon chwa pou plant aparèy elektrik atravè lemond ak OEM.
Espesifikasyon kle
Paramèt elektrik DAM1 MCCB modle ka disjoncteurs
| Modèl | kòd | Icu (KA) | Ics (KA) | Rated aktyèl -Nan | Ui(V) | Ue(V) | Pol | Uimp (V) |

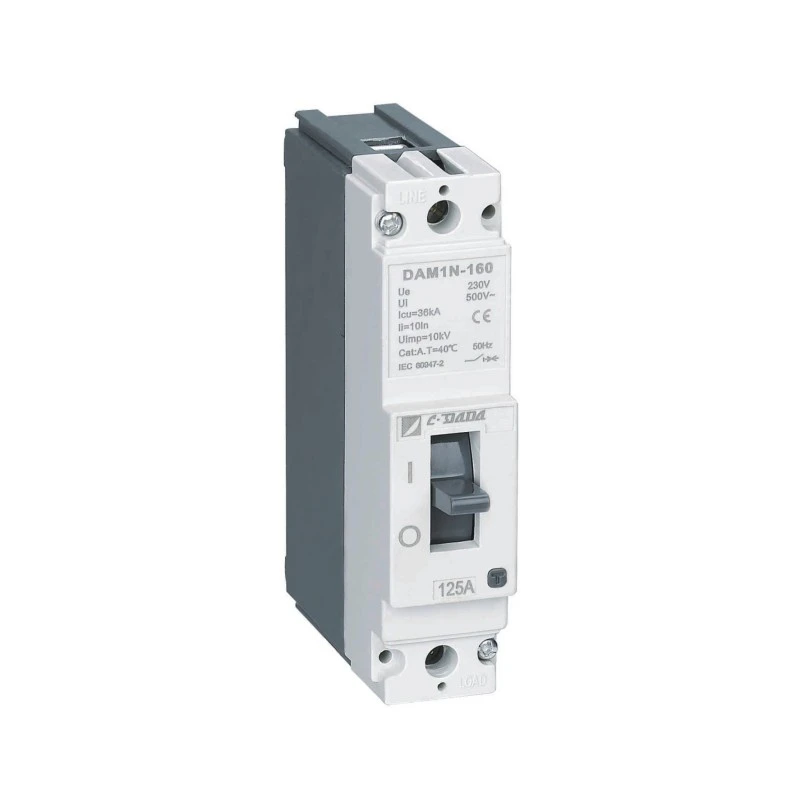

| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||

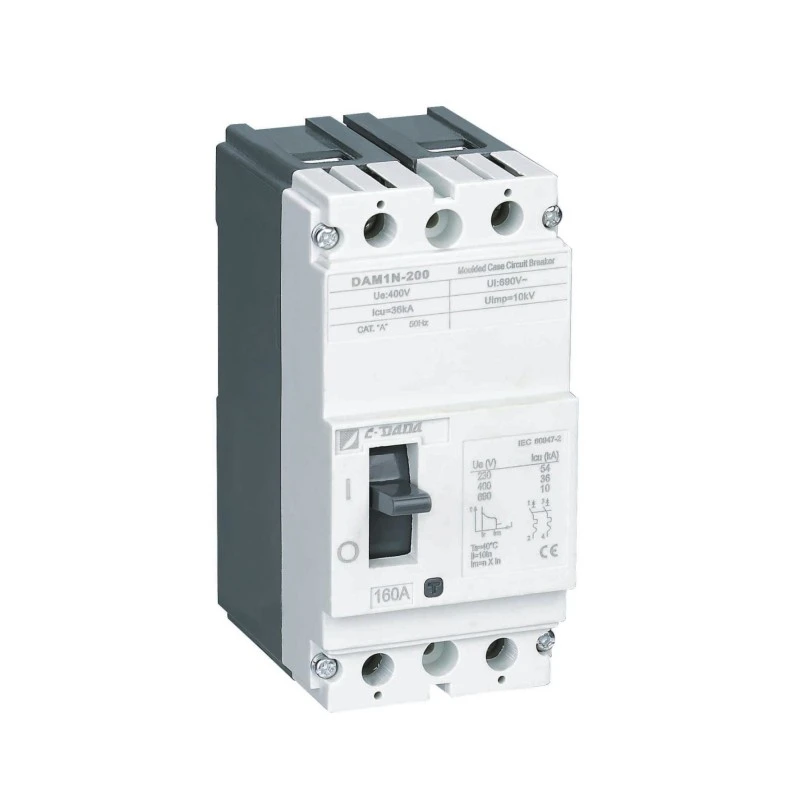

| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||

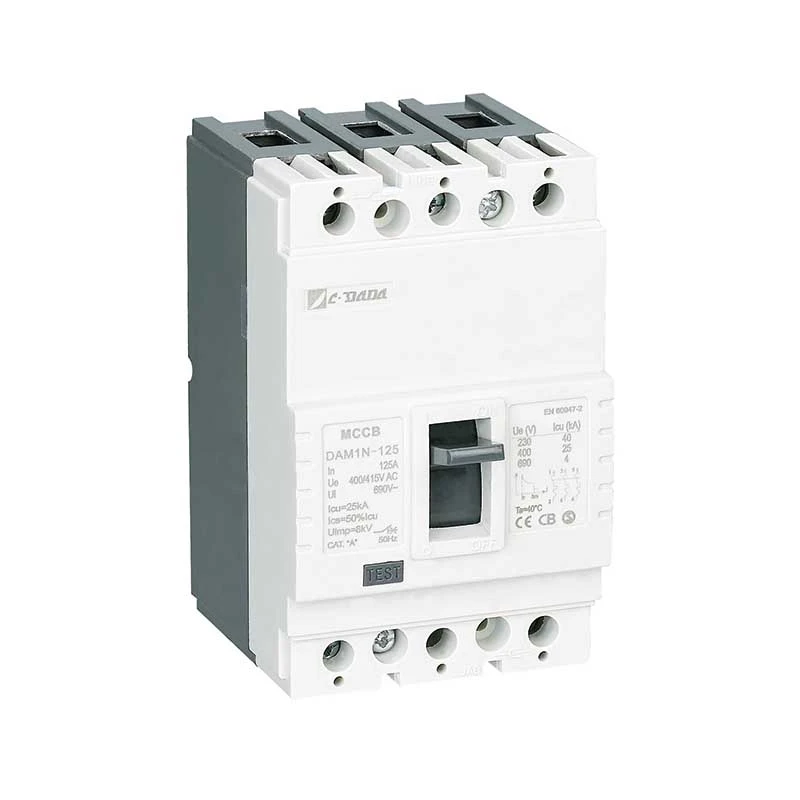

| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||

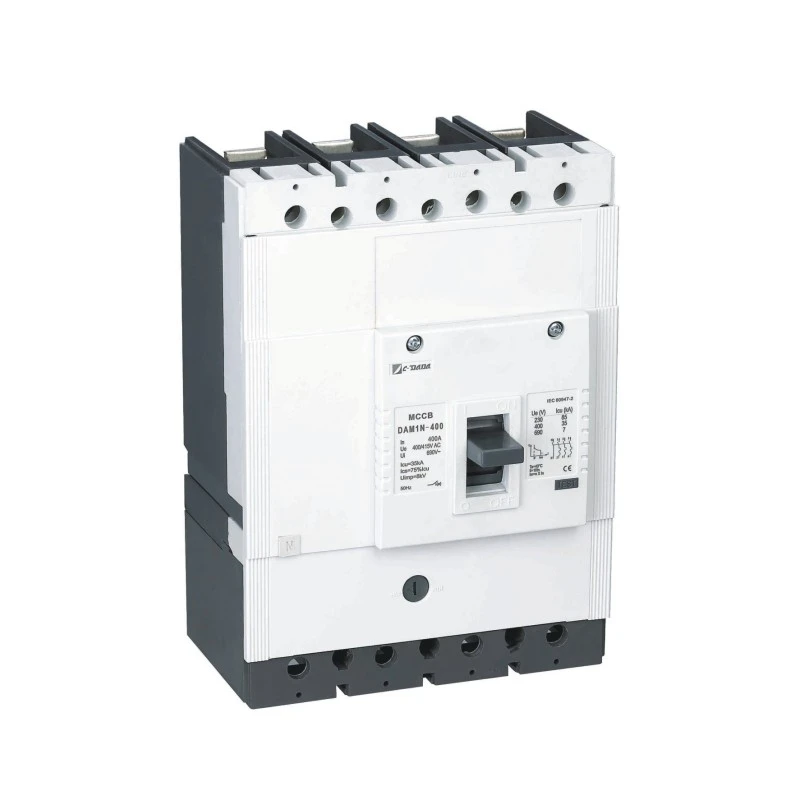

| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350) - 400 - 500 - 630A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||

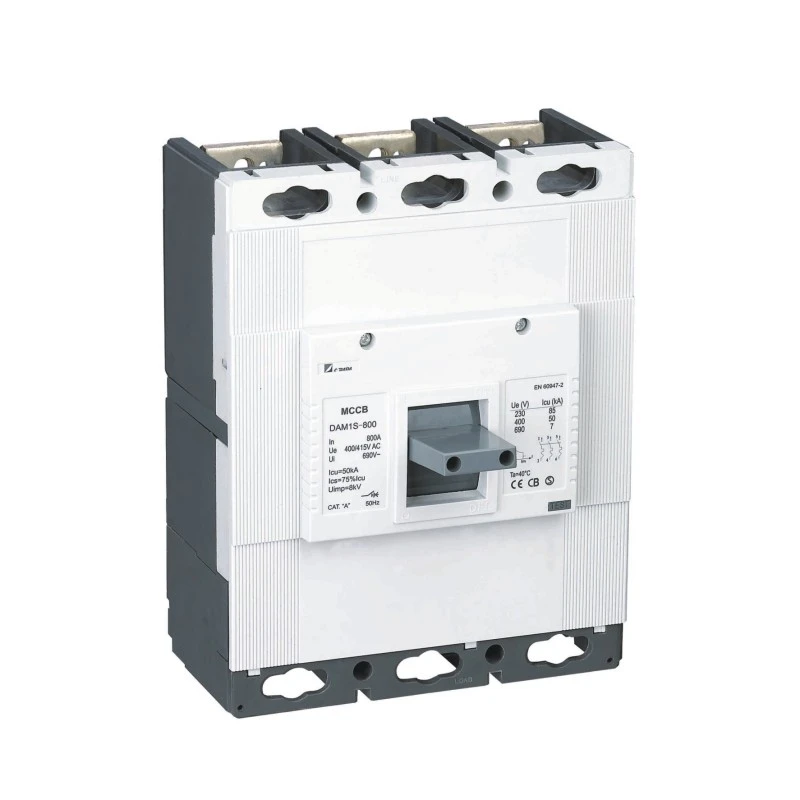

| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700) - 800 -1000A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO tès(O:Open manèv,CO:Close-Open manèv,t:Dire ap tann)
● Ics:O-t-CO-t-CO tès(O:open manevwe,CO:Close-Open manevwe,t:Waiting dire)
★ ON/I Pozisyon: Li endike kontak brekè a fèmen. Nan pozisyon sa a, levye brekè a se nan pozisyon an tèt la
★ Pozisyon VWAYAJ: Li endike ke brekè a louvri akòz nenpòt echèk (sou chaj oswa sikwi kout). Nan ka sa a, levye brekè se nan mitan pozisyon ant ON ak OFF pozisyon. Yo nan lòd yo pran brekè a, ki se nan pozisyon vwayaj, nan pozisyon ON; pouse levye brekè a anba jan siy OFF la montre
Breaker dwe mete ak son "klike". Apre sa, rale levye a jan yo montre nan siy ON yo fèmen brekè a.
★ OFF/0 Pozisyon: Li endike ke kontak brekè a louvri. Nan fason sa a, levye brekè a se nan pozisyon anba a.
Paramèt fizik DAM1-125 MCCB modle ka disjoncteurs
| Kategori (EN 60947-2/IEC 60947-2) | Andirans |
|
||||||
| Modèl | Pol | Pwopriyete Dielectric (V) | distans lonizasyon (mm) | Sik total | Lavi elektrik | Lavi mekanik | Sikwi prensipal la | Sikwi oksilyè |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P / 4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P / 4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P / 4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
Prensip Travay ak Mekanis Pwoteksyon
★ Pwoteksyon tèmik (Surcharge)
Teren an bimetalik koube lè chofe pa soutni surkouran (> rated aktyèl). Vitès koube a pwopòsyonèl ak mayitid aktyèl la - asire depale tan envès ki imite konpòtman tèmik kab, anpeche vwayaj nwuizans pandan y ap pwoteje ekipman yo.
★ Pwoteksyon mayetik (Kout sikwi)
Pandan yon kous kout (pa egzanp, faz-a-faz oswa faz-a-tè), yon gwo-kouran chan mayetik imedyatman rale plonje solenoid la, divilge mekanis latch la nan milisgond-koupe aktyèl fay anvan domaj tèmik rive.
Avantaj pwodwi yo
★ Kò ak kouvèti:
Fib-vè polyestè résine te itilize kòm kò a ak kouvèti materyèl an akò ak EN 60512-20-2 estanda. Materyèl sa a, ki rele BMC (Bulk Molding Compound) nan literati a, pi pito akòz gwo valè elektrik ak mekanik epi li ka reziste nan yon tanperati 160 ℃ kontinyèlman. Materyèl BMC pa boule lè yo an kontak ak fil nan yon tanperati 960 ℃ an akò ak IEC 695-2-1.
Bimetal: Bimetal se yon materyèl ki fòme ak konbinezon de metal plak ak koyefisyan ekstansyon diferan kont chalè. Kouran an pase nan brekè a chofe bimetal. Akòz efè chalè sa a. bimetal pliye nan direksyon plak la mwens pwolonje. Piske chalè ogmante lè aktyèl la ap pase nan brekè a ogmante, bimetal ap chofe plis epi li pliye plis. Nan fason sa a, li kontwole mekanis nan ouvèti yo louvri brekè a.

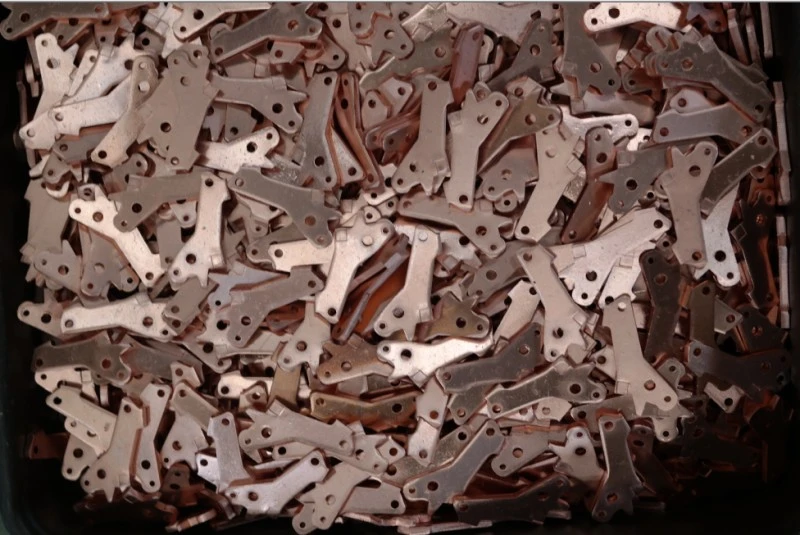

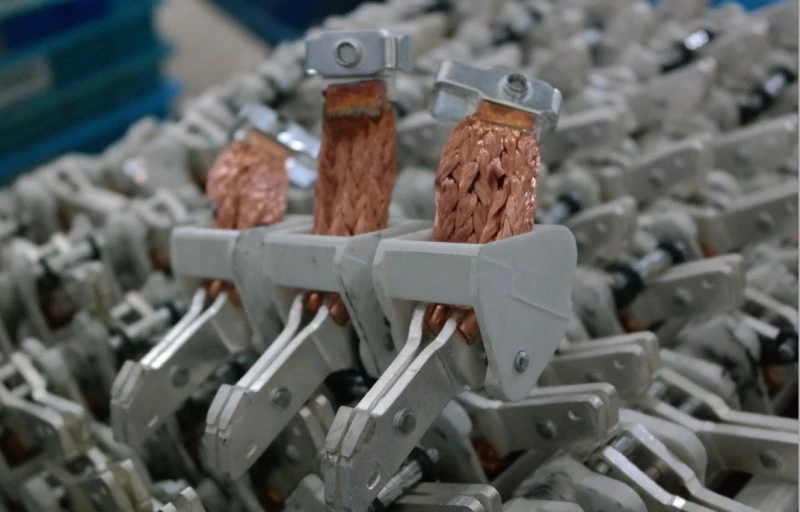

★ Kontak:
Se kontak alyaj detèmine pou kasè pa konsidere kase ak te pote valè aktyèl yo ak konstriksyon Anjeneral ajan, grafit, nikèl, wolfram kontak alyaj yo te itilize nan kasè Kontak, ki yo te fè nan alyaj ajan-grafit ak yon estrikti smoothers, yo te itilize nan kontak fiks (anba), an ajan wolfram kontak, ki pi difisil, yo te itilize nan deplase (anwo). Yo te asire yon estrikti swaged nan kontak k ap deplase. Nan fason sa a, kontak alyaj swaged ak difisil gen yon plas sou kontak mou fiks nan chak ouvèti-fèmen.
Nan fason sa a, se rezistans ki pi ba a asire.Moving kontak ta dwe manyen kontak la fiks trè byen yo nan lòd yo gen rezistans kontak ki ba. Sepandan, twòp presyon kontak fòs rezilta nan domaj nan kontak nan yon peryòd ki pi kout pase nòmal.Alyaj kontak yo trè enpòtan pou yon sante ouvèti-fèmen.
★ Arc Extinsher Cell (Separatè):
Separatè yo itilize pou disparèt arc ki fòme pandan operasyon brekè a ki opere anba enèji. Pandan ke kontak k ap deplase separe de kontak fiks, aktyèl kontinye ap koule ant kontak pou yon ti tan epi yo rele sa a arc.Ark sa a ta dwe disparèt nan yon tan trè kout.
★ disparisyon nan Arc:
Arc se pouse nan direksyon pou separateur akòz jaden mayetik ki fòme alantou arc la. Nan fason sa a, arc pwolonje epi li vin mens ak kase ant plak separasyon (Figi-5). Akòz karakteristik nan materyèl la itilize sou mi bò nan separateur yo, yon gaz soti akòz tanperati ki wo ki te koze pa arc la. Gaz sa a gen yon efè enpòtan sou disparisyon arc la.
Aplikasyon
CDADA DAM1 Fiks Kalite Molded Case Circuit Breaker (MCCB) yo fè konfyans atravè enfrastrikti kritik:
★ Endistriyèl: moulen Steel, lwil oliv ak platfòm gaz, plant chimik
★ Swen Sante: Lopital prensipal ak sou-distribisyon tablo
★ Transpò: siyal tren, sistèm bagaj ayewopò
★ Komèsyal: gratsyèl, sant done, sant komèsyal, sant konvansyon
★ Lokal piblik: Teyat, estad, bilding gouvènman an
Enstalasyon & Antretyen Avantaj

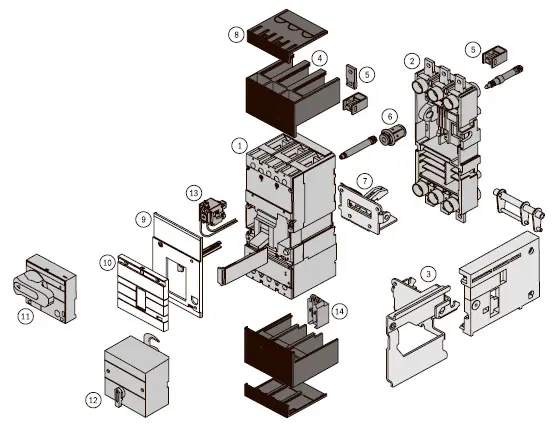

★ Entegrasyon fasil:
Twous estanda gen ladan busbars, baryè faz, ak pyès ki nan konpitè
Pwodwi pou Telefòn si ou vle: kontak alam, degaje shunt / undervoltage, mekanis opere elektrik
1) Konekte pa yon busbar pwolonje (foto 1)

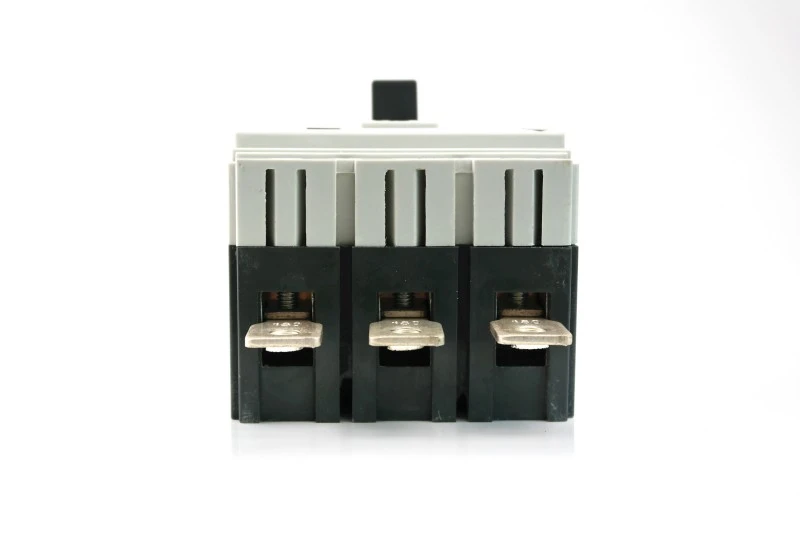

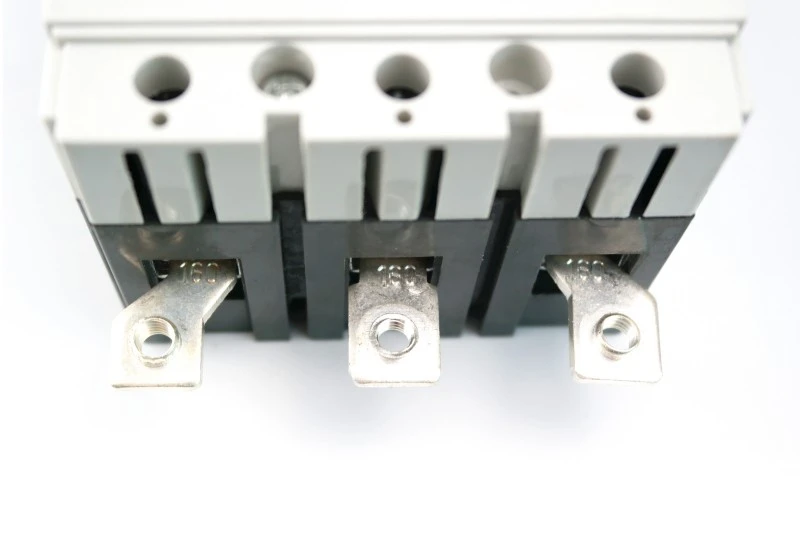

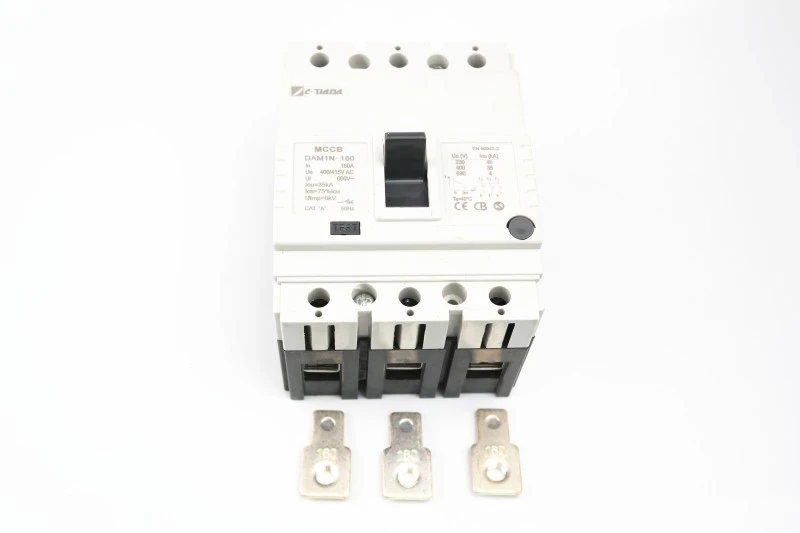

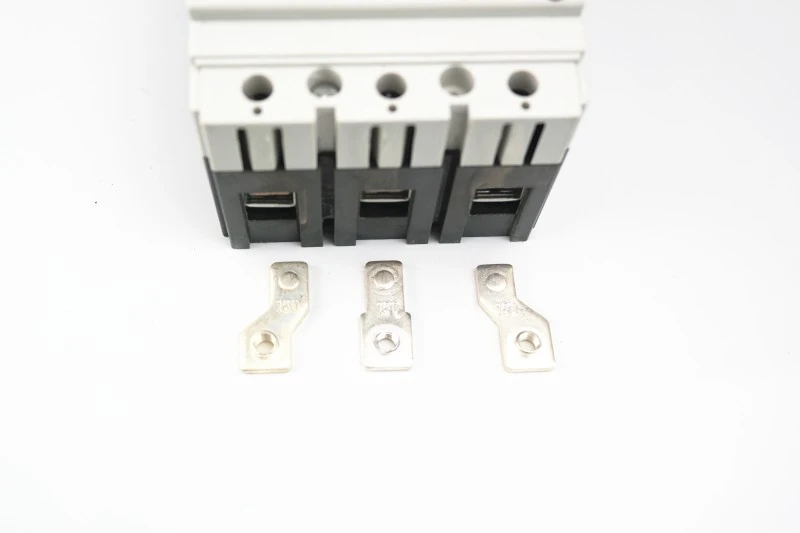

2) Konekte pa tèminal epandeuz (foto 2)

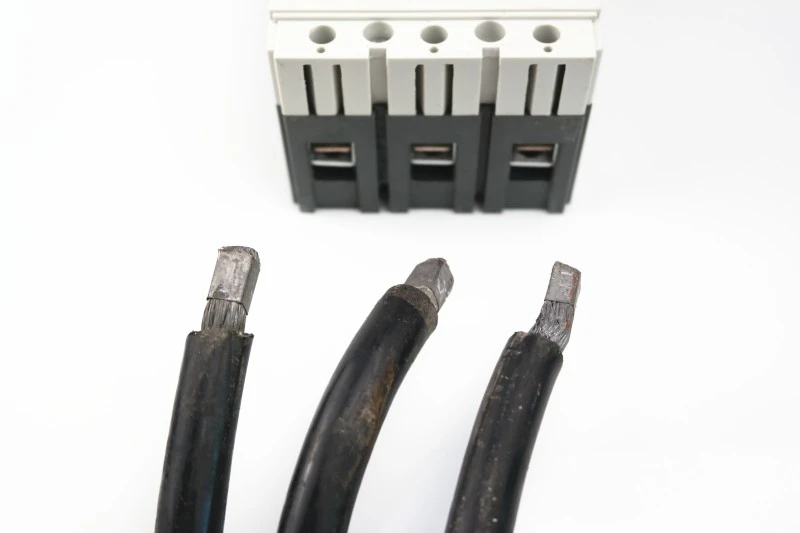

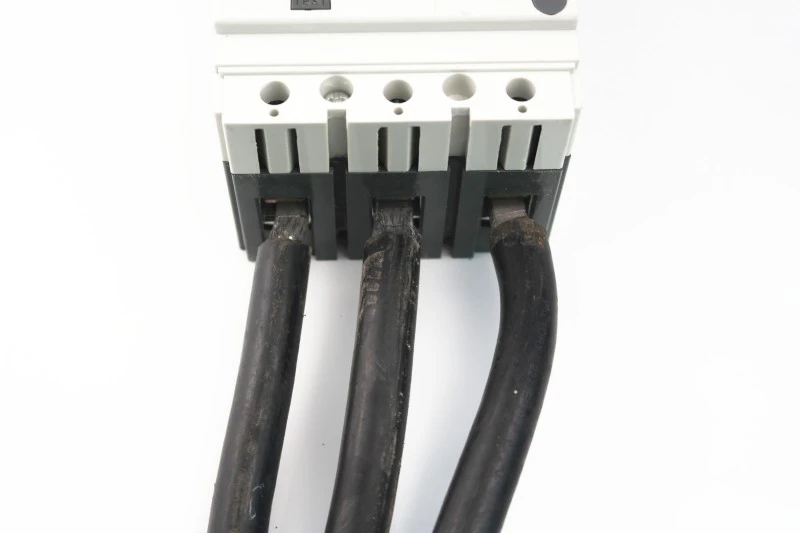

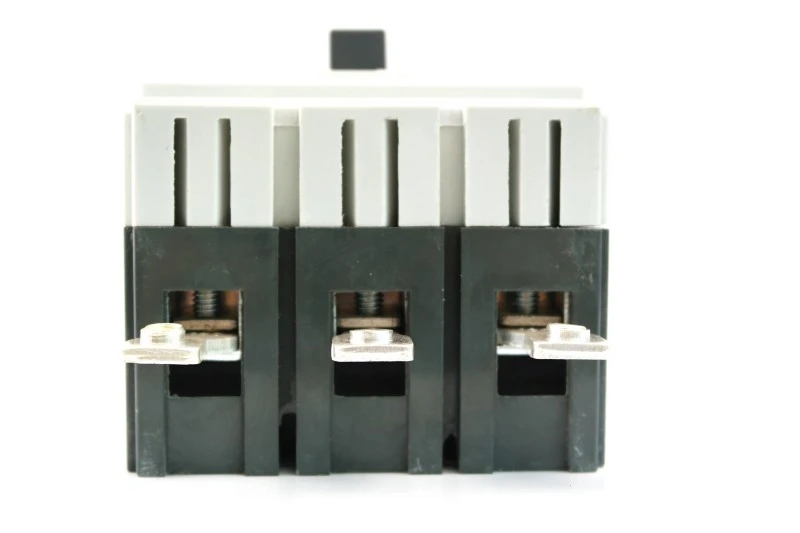

3) Konekte dirèkteman kab (foto 3) san yo pa itilize pattes kab.

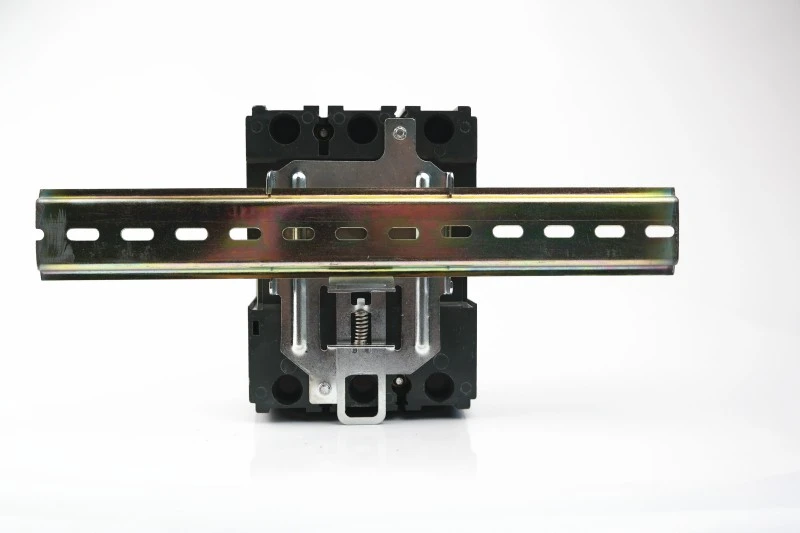

Avèk èd nan kranpon espesyal 125 ak 160 inite yo ka enstale sou yon tren DIN.

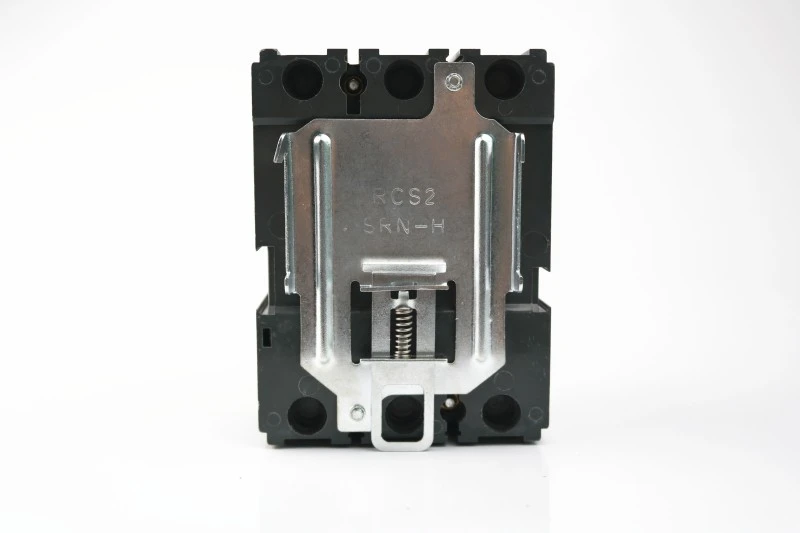

Brekè ak kranpon

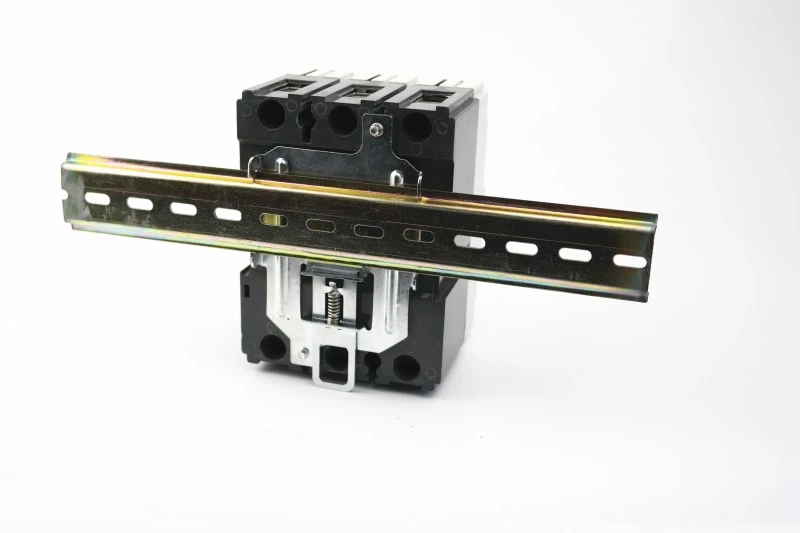

kranpon ak tren DIN
kranpon ak tren DIN
★ Konsepsyon pou ekonomize espas:
10-20% pi lejè ak plis konpak pase altènativ domestik
Pèmèt pi piti gwosè patiraj → pi ba materyèl ak pri anbake
★ Reyajiste itilizatè-zanmitay:
Endikasyon ki klè TRIP anpeche avèg refèmen
"Klike" ki ka tande konfime bon angajman mekanik
★ Pare pou lavni:
Sipòte twous plug-in ak draw-out (pou modèl chwazi)
Konpatib ak adisyon siveyans entelijan
Poukisa chwazi CDADA?

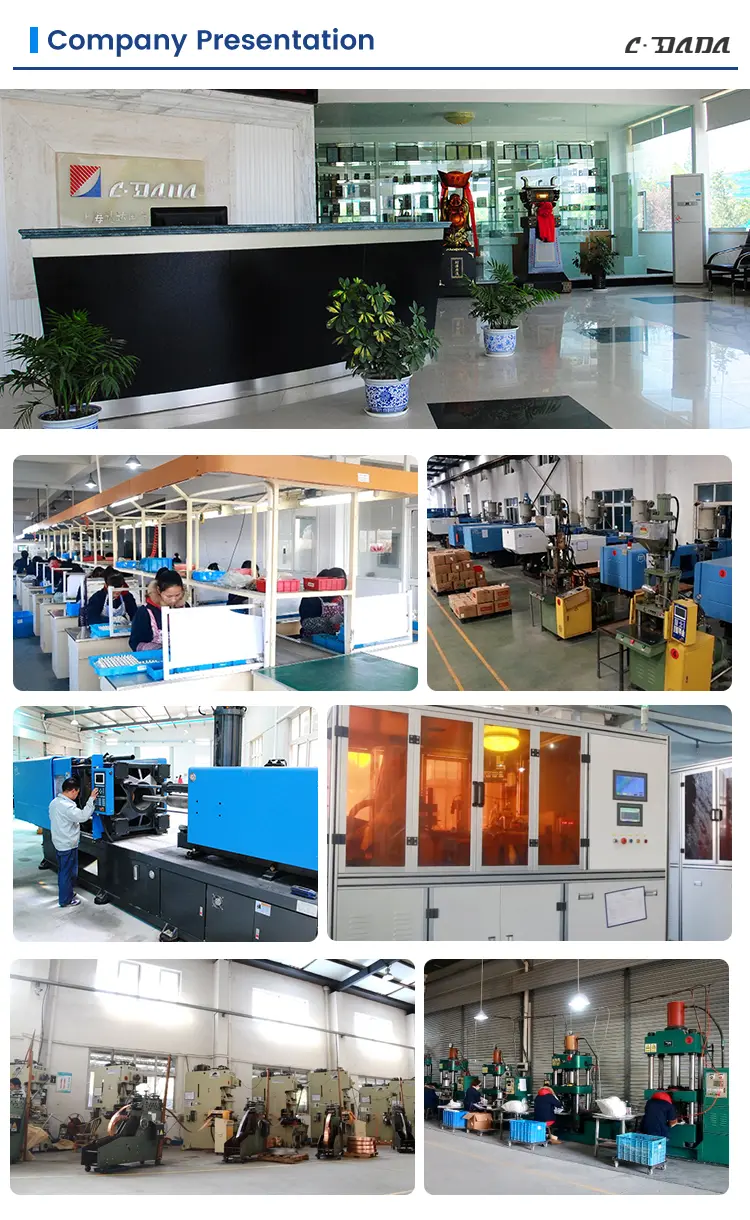

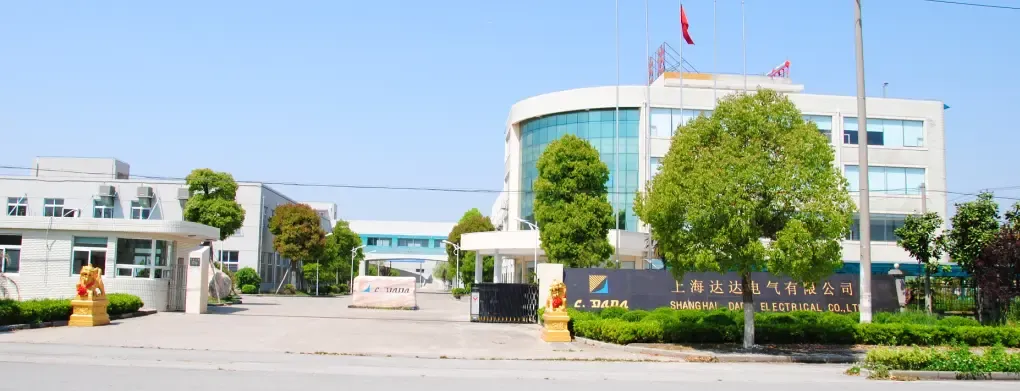

1. Nou se manifakti dirijan pou 42+ ane. Konpayi nou an te fonde an 1983, devlope trè vit pandan 40 ane.

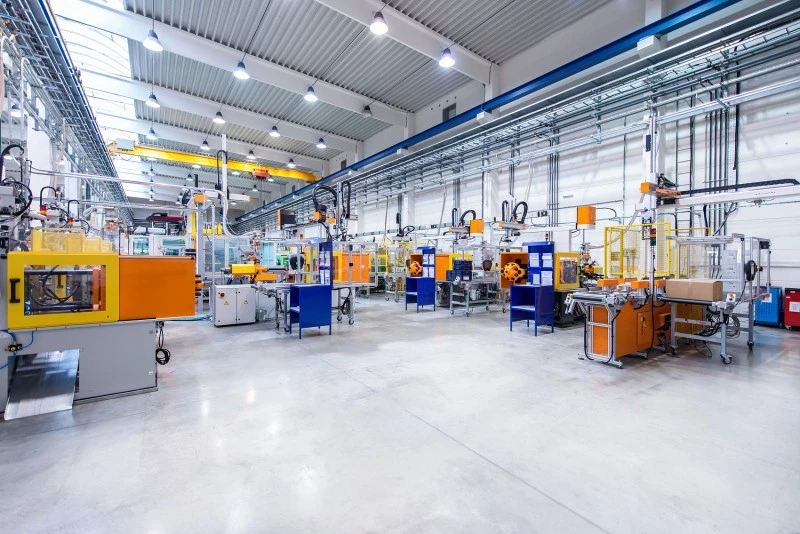

2. Gwoup la, ki gen 3 faktori, posede yon zòn pwodiksyon de 52,400m² ak anplwaye plis pase 500 anplwaye. Nou te envesti prèske dis milyon dola Yuan yo nan lòd yo elaji operasyon nou yo ak ajou atelye nou yo.
3. Faktori odit pa INTERTEK, DEKRA & GMC
4. katon segondè-fòs, pwoteksyon palèt, bon pou transpò ekspòtasyon long distans
Kesyon yo poze souvan (FAQ)
Q1: Èske DAM1 Fiks Type Molded Case Circuit Breaker ka monte sou yon tren DIN?
A1: Wi-modèl 125A ak 160A ka enstale sou ray DIN lè l sèvi avèk kranpon espesyal si ou vle. Evalyasyon ki pi wo yo monte sou panèl sèlman.
Q2: Ki sètifikasyon seri DAM1 la genyen?
A2: Li sètifye ak CE, CB, ASTA, KEMA, SEMKO, ak RoHS, asire konfòmite nan Inyon Ewopeyen, Mwayen Oryan, Azi Sidès, ak pi lwen.
Q3: Kouman pou mwen reset brekè a apre yon vwayaj?
A3: Premyèman, deplase levye a konplètman desann nan OFF (ou pral tande yon klik), Lè sa a, rale li moute sou ON. Pa janm fòse li dirèkteman soti nan TRIP nan ON.
Q4: Èske aparèy oksilyè konpatib?
A4: Wi-kontak alam, kontak oksilyè, degaje shunt / undervoltage, ak operatè elektrik yo ka ajoute san yo pa demonte.
Q5: Èske DAM1 a apwopriye pou ranplase pi gran kasè?
A5: Absoliman. Anprint kontra enfòmèl ant li pèmèt ranplasman dirèk MCCBs eritaj nan pifò panno-ekonomize tan ak pri ajou.
