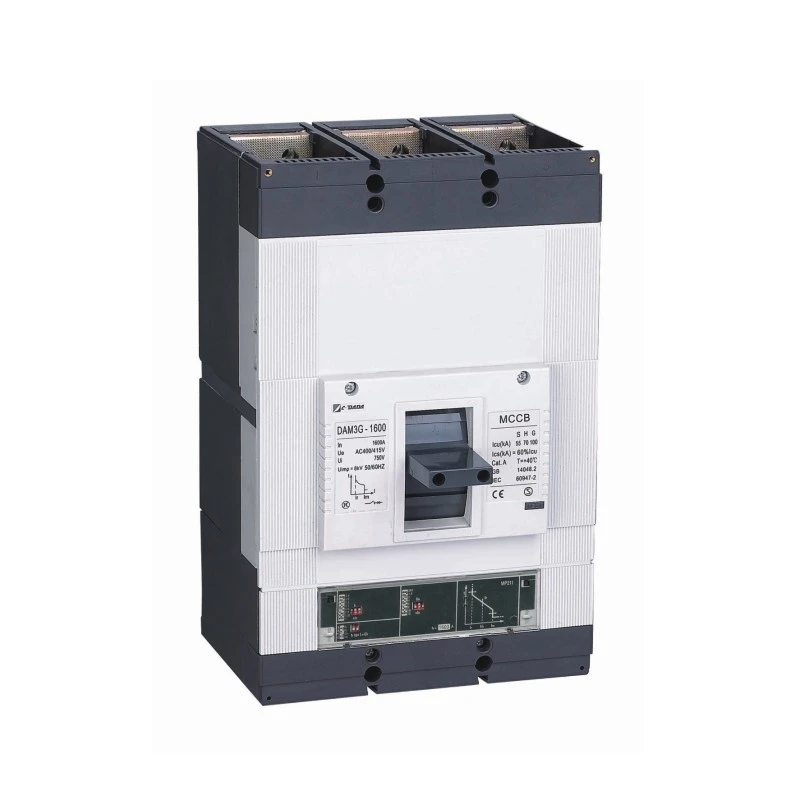

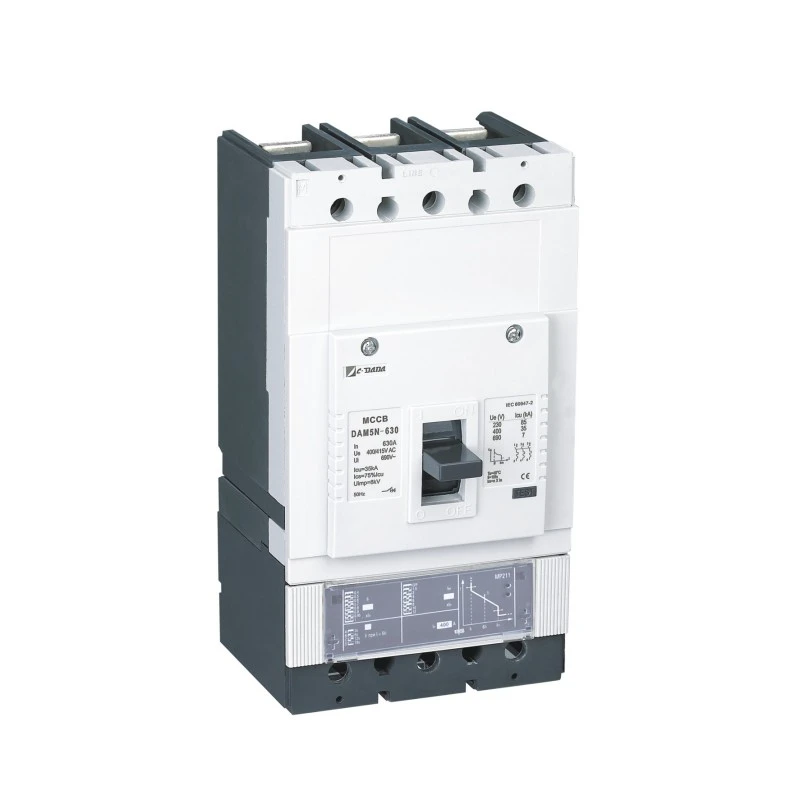

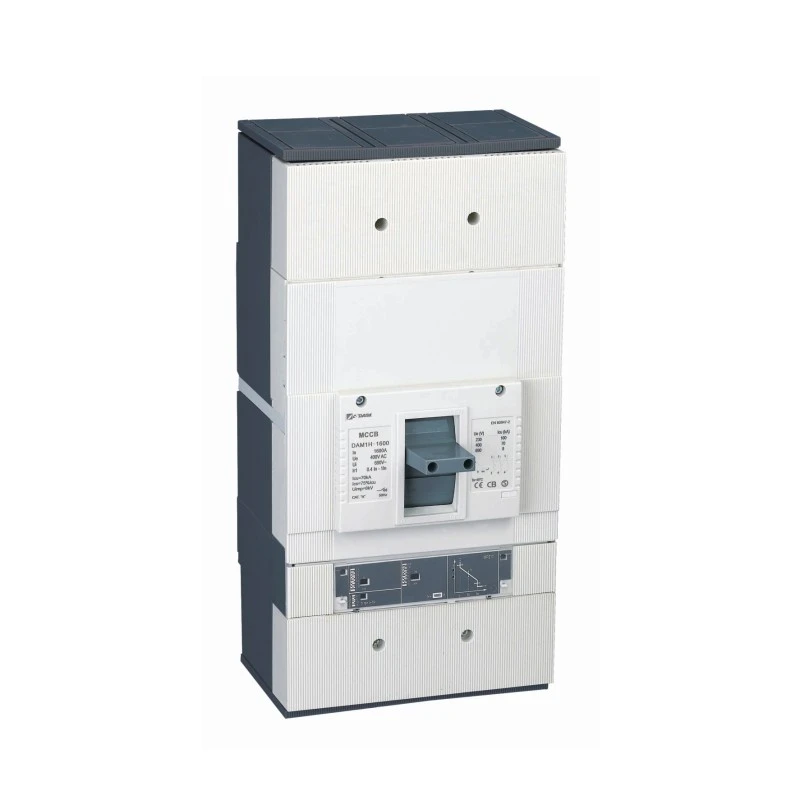

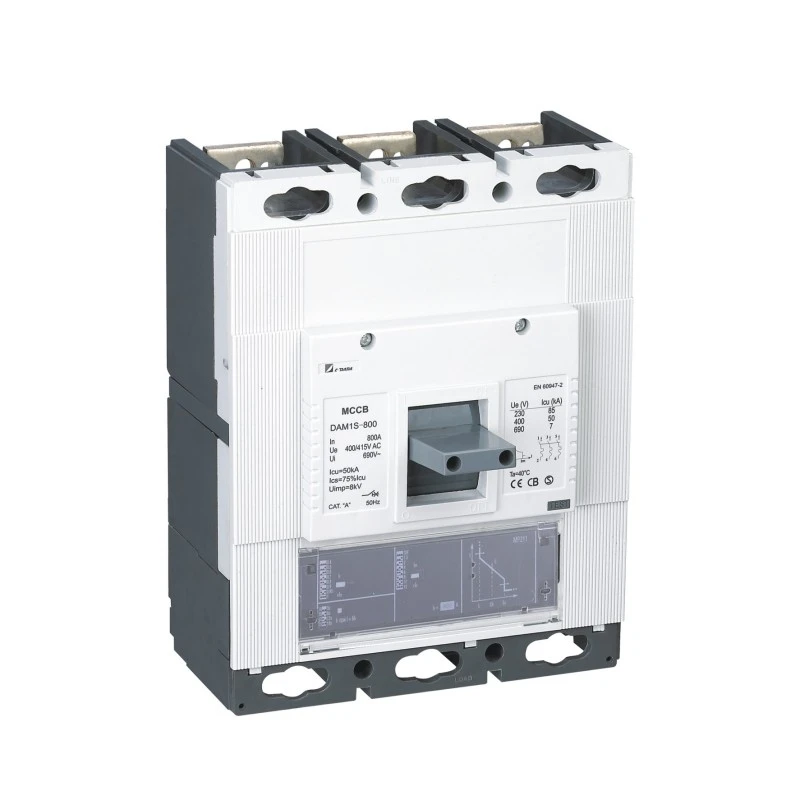

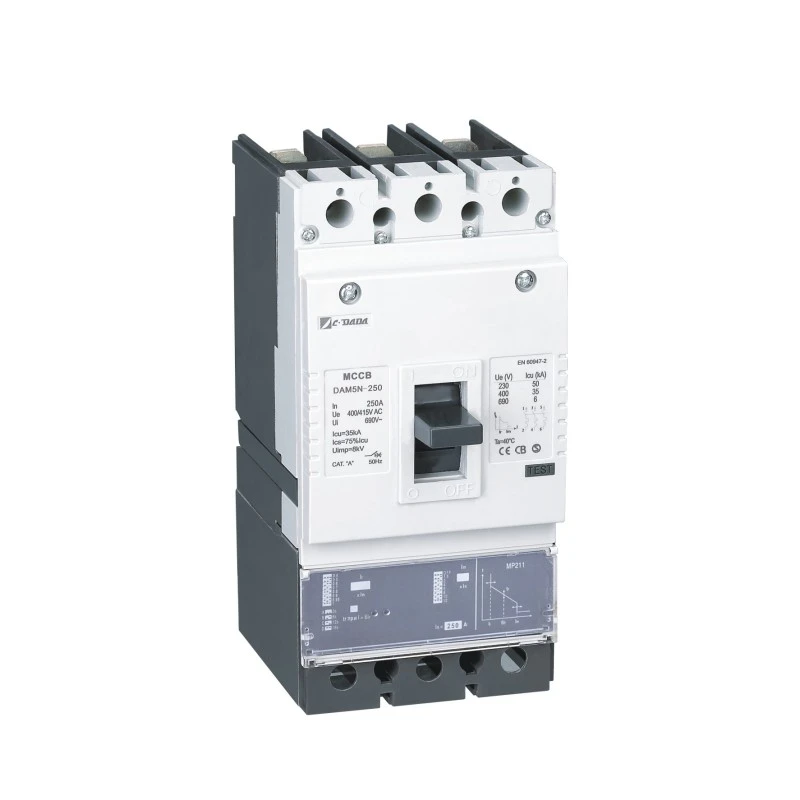

Elektwonik Kalite Molded Case Circuit Breaker

Pou sistèm pouvwa modèn ki mande presizyon, entèlijans, ak fyab, Elektwonik Kalite Molded Case Circuit Breaker pa Shanghai DADA Electric CO., LTD. etabli yon nouvo estanda nan pwoteksyon ba-vòltaj. Kontrèman ak disjoncteurs tèmik-mayetik tradisyonèl yo, MCCB entèlijan sa a sèvi ak yon inite vwayaj elektwonik ki baze sou mikwo-pwosesè pou bay pwoteksyon trè egzat, pwogramasyon surkouran—iminitè kont fluctuations tanperati anbyen.

Avèk anviwònman reglabl soti nan 40% a 100% nan (tèmik) ak 1.5 × a 12 × nan (mayetik), li ofri fleksibilite inegal pou kowòdinasyon konplèks nan sant done, plant endistriyèl, lopital, ak sistèm enèji renouvlab. Evalyasyon soti nan 100A a 1600A nan 400V/415V, li konbine konsepsyon kontra enfòmèl ant ak fonksyonalite avanse-e li gen ladan echèk-safe vwayaj dirèk pandan defo ekstrèm, menm si elektwonik yo echwe.

Espesifikasyon kle

Modèl: CDADA DAM2 / DE Seri (Elektwonik Kalite Molded Case Circuit Breaker)

Kalite: Elektwonik Moule Ka Circuit Breaker

Poto: 3P / 4P

Rated Voltage (Ue): 400V / 415V AC

Rated aktyèl (nan): 100A - 1600A

Trip Unit: Lage elektwonik ki baze sou mikro

Ajisteman tèmik (Ir): 40% - 100% nan nan

Ajisteman mayetik (Im): 1.5× – 12× Nan

Avantaj

★ Laj ranje: 100A a 1600A (AC)

★ Dimansyon kontra enfòmèl ant

★ Reglabl tèmik anviwònman (40-100%) Nan.

★ reglabl anviwònman mayetik (1.5-12times) nan.

★ Pouse pou vwayaj bouton pwovizyon.

★ Separe kontak prensipal ak arcing

★ Wide ranje Pwodwi pou Telefòn.

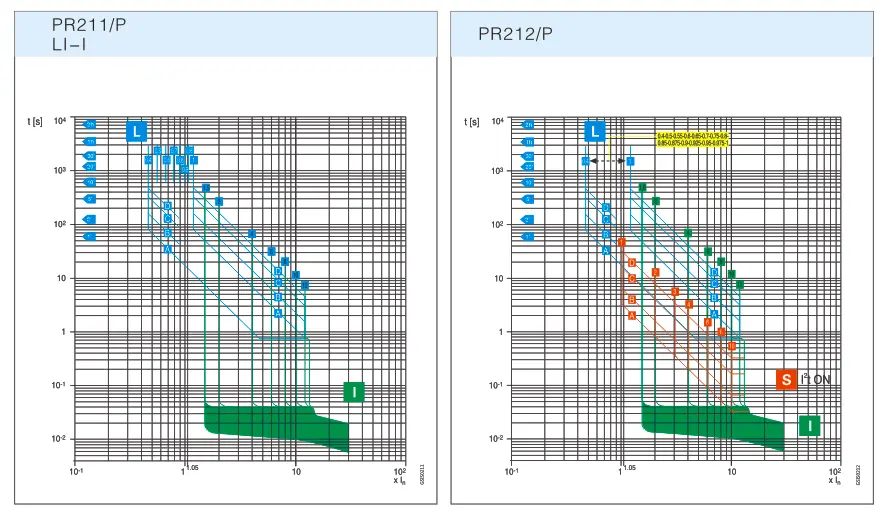

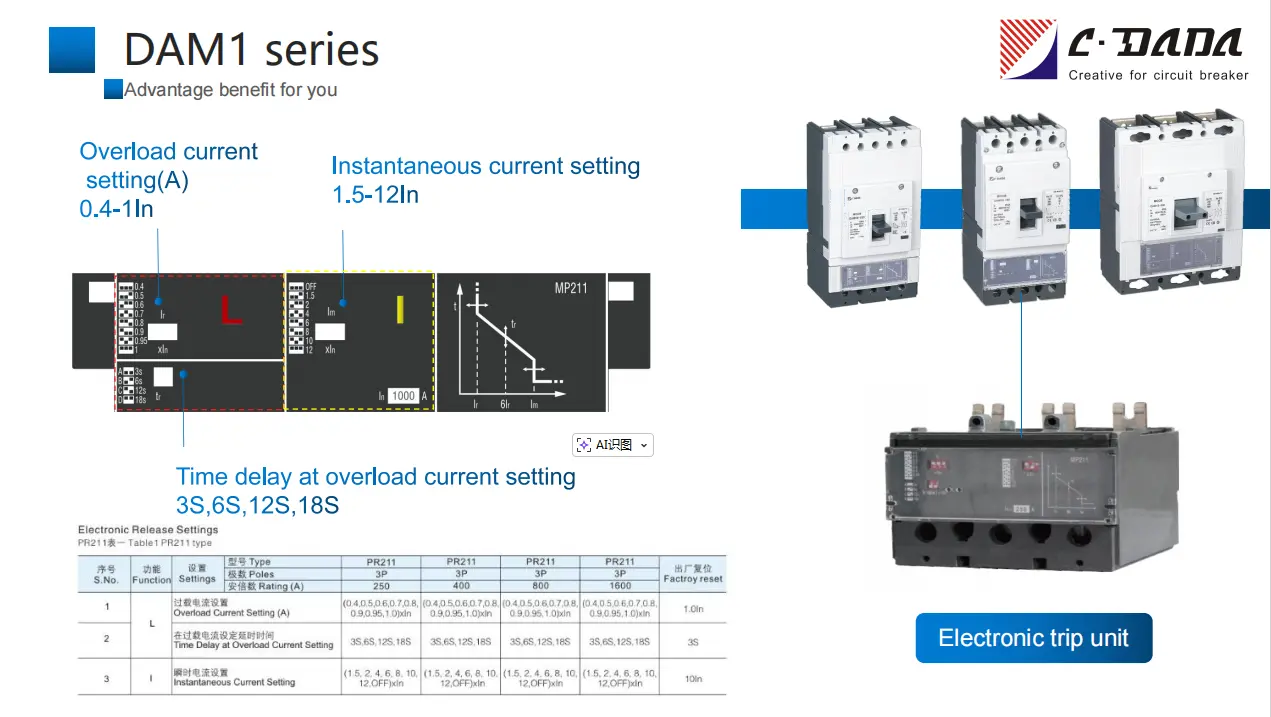

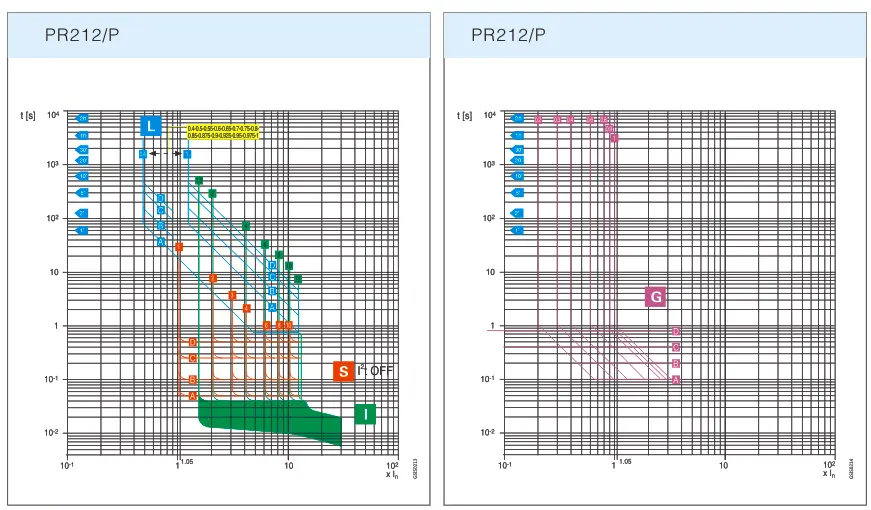

Elektwonik lage karakteristik koub

Paramèt elektrik

Tablo 1 PR211 kalite

S.Non.

Fonksyon

Anviwònman

Kalite

PR211

PR211

PR211

PR211

Factroy reset

poto

3P

3P

3P

3P

Evalyasyon (A)

250

400

800

1600

1

L

Surcharge Anviwònman aktyèl (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0 nan

2

Tan Reta nan Surcharge Kouran Anviwònman

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Anviwònman Enstantane aktyèl

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

10 nan

Tablo 2 PR212 kalite

S.Non.

Fonksyon

Anviwònman

Kalite

PR212

PR212

PR212

PR212

Factroy reset

poto

3P

3P

3P

3P

Evalyasyon (A)

250

400/630

800

1600

1

L

Surcharge Anviwònman aktyèl (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 nan

2

Tan Reta nan Surcharge Kouran Anviwònman

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Kout - Anviwònman Kouran (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6nan

4

Reta Tan nan Kout Kouran Anviwònman Kouran

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

Anviwònman Enstantane aktyèl

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

10 nan

6

G

Anviwònman aktyèl fay tè (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0 nan

7

Reta Tan nan Anviwònman Fay Tè

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

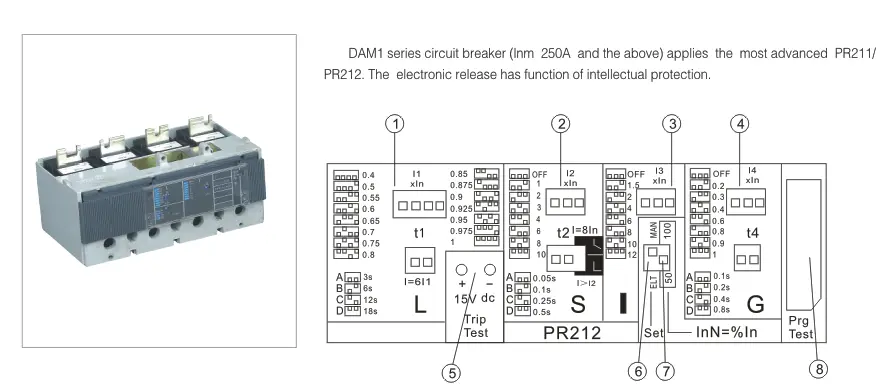

Seleksyon paramèt elektrik oswa elektwonik mete

Fonksyon SET (chanjman ELT/MAN)

9

Itilize pou mete paramèt switch plonje liy zewo

InN=%nan, chanje 50/100

10

Socket pou aparèy pou mezire koneksyon

Socket panèl

Poukisa Chwazi CDADA Elektwonik MCCB?

★ Vrè entèlijans, pa sèlman automatisation
Mikwoprosesè a kontinyèlman analize fòm vag aktyèl yo, sa ki pèmèt egzak tan envès, tan definitif, ak pwoteksyon enstantane-ki pa gen okenn derive akòz chalè oswa aje.

★ Fail-Safe Design
Menm si sikwi elektwonik la echwe, yon latch elektwomayetik dirèk asire vwayaj disjoncteurs yo pandan sikui kout grav-satisfè IEC 60947-2 kondisyon redondance sekirite.

★ Kowòdinasyon siperyè
Ranje ajisteman ultra-lajè (40-100% Ir, 1.5-12 × Im) pèmèt kowòdinasyon pafè ak aparèy en / en-minimize zòn pann yo.

★ Future-Prèv enfrastrikti
Konpatib ak modil kominikasyon opsyonèl (Modbus RTU, Profibus) pou entegrasyon nan Sistèm Jesyon Bilding (BMS) oswa griy entelijan.

★ Kalite mondyal, pri konpetitif
Manifaktire anba ISO 9001 nan Shanghai, ak sètifikasyon entènasyonal-ofri pèfòmans nan nivo Ewopeyen an nan efikasite pri Azyatik.

★ Nou gen yon ekip devwe 15 enjenyè konsantre sou devlopman pwodwi, amelyorasyon, ak personnalisation.

Aplikasyon ideyal

Sant Done: Anpeche echèk kaskad ak deklanchman selektif presi

Lopital: Asire pouvwa san enteripsyon pou sistèm sipò lavi yo

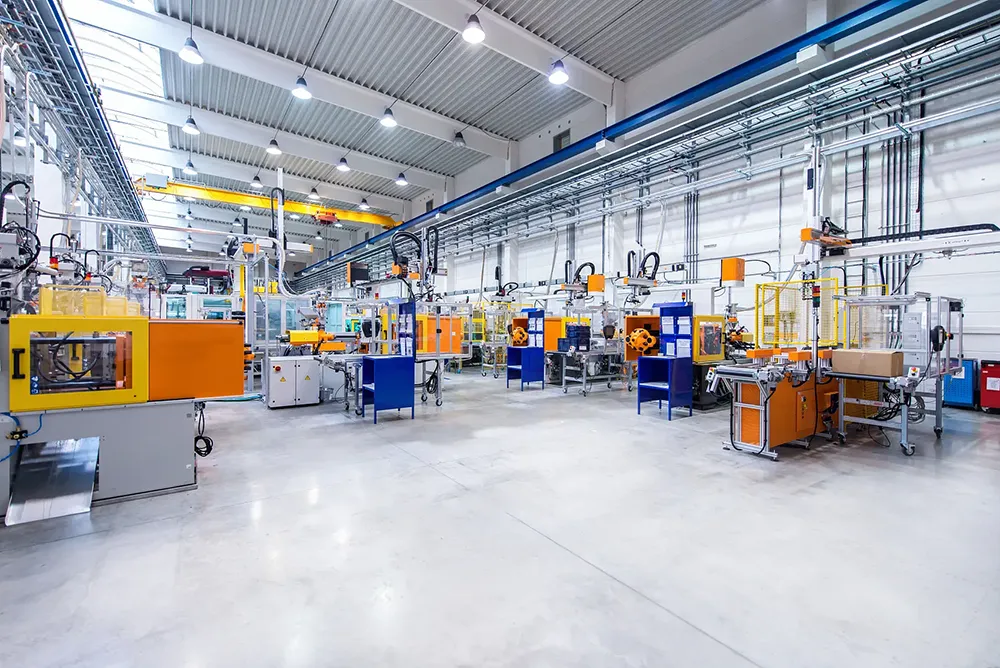

Otomatik Endistriyèl: Kowòdone ak VFD, starters mou, ak robotics

Fèm Solè/Eolik: Adapte ak pwofil jenerasyon varyab

Bilding Komèsyal Entelijan: Pèmèt siveyans enèji san mèt siplemantè

Kesyon yo poze souvan (FAQ)

Q1: Ki sa ki fè yon MCCB elektwonik diferan de yon tèmik-mayetik?

A1: Elektwonik Kalite Molded Case Circuit Breakers itilize yon mikroprosesè pou analize aktyèl ak deklanche vwayaj ak gwo presizyon. Yo pa afekte pa tanperati anbyen, yo ofri pi laj ranje ajisteman, epi yo ka bay chaj done anrejistreman-kontrèman ak kalite bimetal / solenoid ki baze sou tèmik-mayetik.

Q2: Èske MCCB elektwonik 1600A disponib nan konfigirasyon 4-pol?

A2: Wi—tout MCCB elektwonik CDADA soti nan 250A rive nan 1600A yo disponib nan tou de vèsyon 3P ak 4P.

Q3: Kisa k ap pase si inite vwayaj elektwonik la echwe pandan yon kous kout?

A3: Brekè a gen ladann yon backup mekanik: pandan kouran fòt ekstrèm (> 12 × Nan), yon latch mayetik deklannche dirèk ouvèti-asire sekirite menm ak elektwonik offline.

Q4: Èske mwen ka kontwole an tan reyèl valè aktyèl yo?

A4: Wi-inite elektwonik vwayaj la montre enstantane, max, min, ak mwayèn aktyèl sou fenèt tan chwazi (egzanp, 24h), itil pou jesyon enèji.

Q5: Poukisa chwazi CDADA sou lòt mak entèlijan MCCB?

A5: CDADA ofri:

● Vrè ajisteman doub-ranje (anpil konpetitè limite Im a ≤10 ×)

● Sovgad mekanik ki san danje (se pa tout MCCB "elektwonik" ki genyen sa a)

● Gwosè kontra enfòmèl ant-adapte panno eritaj san modifikasyon

● Bonjan dosye sètifikasyon mondyal (ASTA, KEMA, CE)

● OEM-zanmitay prix ak sipò teknik nan lang angle
