Yon Gid pratik pou disjoncteurs aktyèl rezidyèl yo ak pwoteksyon sou kouran

Ki sa ki se yon RCBO?

YonRCBO— disjoncteur aktyèl rezidyèl ak pwoteksyon sou aktyèl — se yon aparèy pwoteksyon ba-vòltaj ki konbine pwoteksyon surcharge, pwoteksyon kout sikwi ak deteksyon aktyèl rezidyèl (fuit) nan yon sèl inite moule. Anndan lojman kontra enfòmèl ant, yon mekanis tèmik-mayetik vwayaj okipe surcharges ak kout-sikwi, pandan y ap yon transfòmatè aktyèl zewo-sekans kontinyèlman konpare aktyèl la ap koule tankou dlo nan kondiktè yo ap viv ak net. Lè diferans lan depase aktyèl la rezidyèl nominal (IΔn), aparèy la vwayaje nan yon milisgond, koupe rezèv la anvan aktyèl flit ka mal moun oswa lakòz dife.

Lè yo chwazi yon RCBO: final sub-sikwi ki bezwen tou de pwoteksyon aktyèl ak pwoteksyon pèsonèl flit - resipyan deyò, sikwi aparèy, garaj, sousòl, twalèt ak lòt kote ki mouye oswa ki fasil pou jwenn.

DABL-63 a fè pati klas RCBO: yon aparèy, twa pwoteksyon - chwa ki pi espas ak pri-efikas pou sikui final kay yon sèl-faz.

Ki jan yo chwazi bon RCBO a?

1. Rated aktyèl (nan): matche ak chaj la kontinyèl nan kous la, ak headroom pou kouran inrush nan aparèy (egzanp 40A kouvri sikui aparèy kay estanda).

2. Kapasite kraze (Icn): dwe pi wo pase aktyèl kout-sikwi potansyèl la nan pwen enstalasyon an; 6kA kouvri tipik nivo fay rezidansyèl ak limyè komèsyal yo.

3. poto: 1P + N pou sikui final sèl-faz ak kontra DIN-ray aliye.

4. Karakteristik deklanchman: koub C (5–10 × nan) pou kay jeneral ak chaj aparèy; B-koub pou elektwonik sansib; D-koub pou motè kòmanse.

5. Estanda ak sètifikasyon: IEC/EN 61009-1 konfòmite ak CE make se liy debaz la pou pwojè entènasyonal yo.

6. Aplikasyon: resipyan deyò, sikwi aparèy ak ekleraj garaj/sòl ka mande pou pi wo sansiblite pase sikui jeneral andedan kay la.

Ki sa ki yon RCBO byen presize sanble

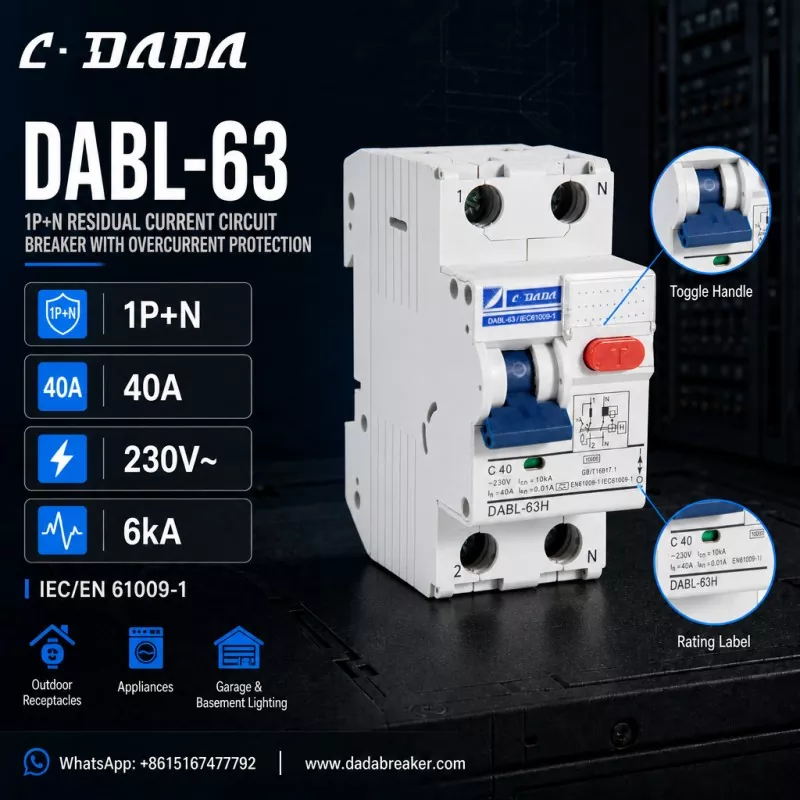

Pou fè sa a konkrè, konsidere DABL-63 a soti nanC·DADA elektrik, yon disjoncteur 1P+N rezidyèl aktyèl ak pwoteksyon sou kouran ki montre sa pou chèche nan klas aparèy sa a: 1P+N konfigirasyon

● Viv poto chanje ak net swiv, kontra enfòmèl ant pou estanda DIN-ray distribisyon tablo 40A aktyèl rated (nan)

● Avèk C-koub tripping (C40) 230V ~ rated vòltaj

● 6kA kraze kapasite (Icn)

● IΔn = 0.01A (10mA) wo-sansiblite rezidyèl aktyèl pwoteksyon

● Konfòmite IEC/EN 61009-1

● Bouton tès wouj T pou chèk fonksyonèl peryodik, tèminal ki make 1/2/N, etikèt evalyasyon ak dyagram sikwi enprime sou lojman an.

● Bati pou resipyan deyò, aparèy nan kay la, garaj ak ekleraj sousòl

Lojik dèyè spesifikasyon sa a

Yon ankadreman 40A, 1P + N ak 10mA segondè-sansiblite pwoteksyon flit kouvri majorite nan sikui final rezidansyèl yo: 40A matche ak chaj la nan aparèy komen ak sikui priz, 1P + N kenbe aparèy la kontra enfòmèl ant pou tablo distribisyon ki gen anpil moun, ak sansiblite a 10mA bay yon kouch siplemantè nan pwoteksyon pèsonèl, egzakteman ki kote timoun yo mande pou yo deyò ak IEC.

FAQ

K: Ki sa ki se yon RCBO?

A: Yon RCBO - disjoncteur aktyèl rezidyèl ak pwoteksyon sou aktyèl - se yon tab reset aparèy pwoteksyon ba-vòltaj ki konbine pwoteksyon surcharge, pwoteksyon kout-sikwi ak pwoteksyon aktyèl rezidyèl (flit) nan yon sèl inite, tipikman jiska 63A pou sikwi final yo.

K: Ki diferans ki genyen ant yon RCBO ak yon MCB?

A: Yon MCB bay sèlman pwoteksyon surcharge ak kout sikwi. Yon RCBO ajoute deteksyon aktyèl rezidyèl (flit) sou tèt, dekonekte kous la lè aktyèl flit depase IΔn - pwoteje moun ak anpeche dife elektrik.

K: Ki sa IΔn = 10mA vle di?

A: IΔn se aktyèl aktyèl opere rezidyèl. 10mA se yon evalyasyon wo-sansiblite: aparèy la vwayaje lè aktyèl flit rive nan 10mA, bay pi vit pwoteksyon pèsonèl pase evalyasyon an jeneral 30mA.

K: Ki sa ki DABL-63 RCBO a?

A: DABL-63 a se yon disjoncteur 1P + N rezidyèl aktyèl ak pwoteksyon sou kouran kont C·DADA elektrik - 40A, C-courbe, 230V ~, 6kA kraze kapasite ak 10mA wo-sansiblite pwoteksyon flit, konfòme ak IEC / EN 61009-1, pou resipyan deyò, garaj / baz limyè.
