Ki sa ki se yon MCCB?

Yon MCCB -ka moule disjoncteurs— se yon aparèy pwoteksyon ba-vòltaj ki otomatikman dekonekte yon kous lè li detekte kondisyon surcharge oswa kout sikwi. Kontrèman ak yon fuse, li ka reset epi itilize ankò apre yon vwayaj. Anndan ka moule a, yon mekanis vwayaj tèmik-mayetik okipe de travay: yon eleman tèmik reponn a surcharge soutni, pandan y ap yon eleman mayetik reyaji imedyatman nan defo kout-sikwi. Rezilta a se pwoteksyon ki matche ak fason reyèl chaj elektrik yo konpòte yo.

Lè yo chwazi yon MCCB: prensipal manjeur fèk ap rantre, panno distribisyon twa-faz, gwo sikwi motè, oswa nenpòt pwen kote aktyèl kout-sikwi potansyèl la depase sa yon MCB ka entèwonp.

Lè yon MCB ase: final sou-sikwi ak chaj modès ak nivo fay ki ba - ankadreman rezidansyèl, ekleraj ak sikwi priz.

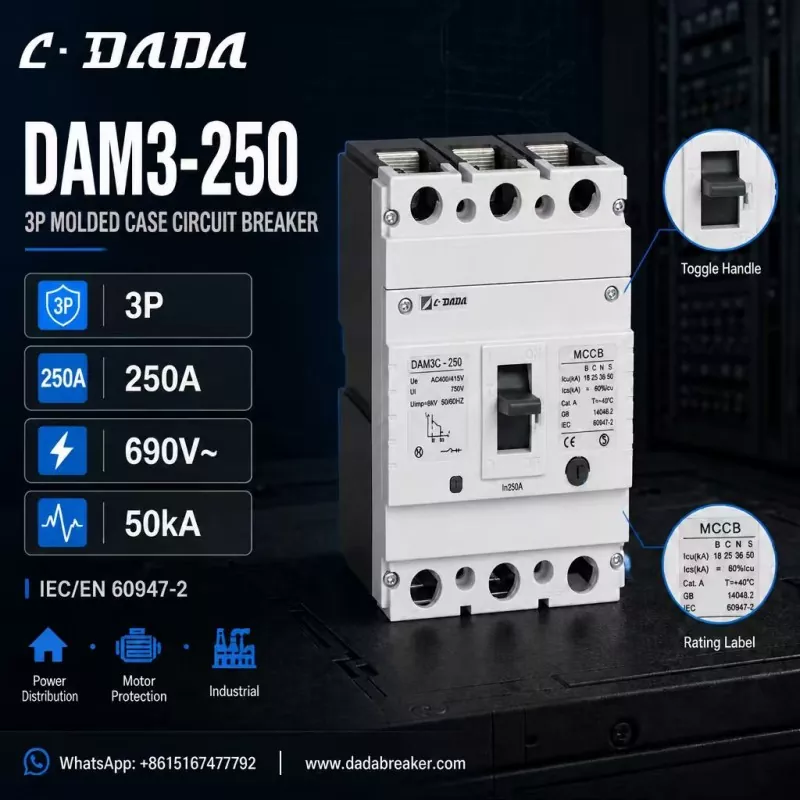

250A three-pole MCCB

Ki jan yo chwazi bon MCCB

Aktyèl nominal (nan)

1. - matche ak chaj la kontinyèl, epi pèmèt headroom pou kòmanse kouran nan motè.

Kapasite kraze (Icu / Ics)

2. — dwe pi wo pase potansyèl kout-sikwi aktyèl la nan pwen enstalasyon an. Pi wo nivo fay la, se pi wo Icu a ou bezwen.

poto

3. — 3P pou sistèm twa-faz, 4P kote net la bezwen tou dekoneksyon.

Evalyasyon vòltaj

4. — tcheke rated vòltaj operasyonèl (Ue), vòltaj izolasyon (Ui) ak enpilsyon kenbe tèt ak (Uimp) kont sistèm nan.

Estanda ak sètifikasyon

5. — Konfòmite IEC/EN 60947-2 ak CE make se debaz pou pwojè entènasyonal yo.

Aplikasyon

6. — pwoteksyon motè, distribisyon pouvwa ak enstalasyon endistriyèl yo ka mande pou evalyasyon ankadreman diferan ak karakteristik vwayaj.

Ki jan yon 250A MCCB byen presize sanble:

Pou fè konkrè sa a, konsidere DAM3-250 ki soti nan C·DADA Electric - yon MCCB twa poto 250A ki montre sa pou chèche nan klas aparèy sa a:

3P konfigirasyon

● ak yon aktyèl 250A rated (nan), apwopriye pou twa-faz tablo distribisyon

Evalyasyon vòltaj:

● 690V ~; Ue AC400/415V, Ui 750V, Uimp 8kV

Kapasite kraze jiska 50kA

● — Icu nan 18 / 25 / 36 / 50 kA atravè varyant B / C / N / S yo, konsa enstalatè yo ka matche ak nivo fay nan diferan pwen nan rezo a.

Konfòmite IEC/EN 60947-2 ak GB 14048.2

● CE make, ak yon klè ON / OFF manch baskile pou estati opere vizib

● Bati pou distribisyon pouvwa, pwoteksyon motè ak aplikasyon endistriyèl

Lojik ki dèyè spesifikasyon sa a: yon ankadreman 250A, 3-poto ak kapasite rupture klas 50kA kouvri majorite nan panèl mason ak bezwen kontraktè - soti nan tablo distribisyon prensipal nan sikui feeder motè - pandan y ap varyant yo Icu miltip kite ou bon-gwosè pri kont nivo fay aktyèl yo.

Rekòmandasyon seleksyon an

● Pou sikui final yo jiska ~ 125A ak nivo fay ki ba, yon MCB se chwa ekonomik la.

● Pou distribisyon prensipal, pwoteksyon motè ak switchgear endistriyèl, chwazi yon MCCB ki gen kapasite kraze ki depase aktyèl kout-sikwi potansyèl enstalasyon an.

● Lè gen dout, gwosè yon sèl klas moute sou kraze kapasite: diferans nan pri se ti, pandan y ap Marge nan pwoteksyon ka diferans ki genyen ant yon fay minè ak yon gwo pann.

Kesyon yo poze souvan

K: Ki sa ki se yon MCCB?

A: Aka moule disjoncteursse yon aparèy pwoteksyon ba-vòltaj resetable ki dekonekte yon kous sou surcharge oswa kout-sikwi, ki fèt pou pi wo kouran ak nivo fay pase yon disjoncteur tipòtrè.

K: Kisa Icu vle di sou yon MCCB?

A: Icu se ultim kout-sikwi kraze kapasite - maksimòm aktyèl fay brekè a ka entèwonp. Ics se kapasite kraze sèvis la, nivo li ka entèwonp repete epi rete operasyonèl.

K: Kouman pou mwen chwazi kapasite kraze pou MCCB mwen an?

A: Chwazi yon evalyasyon Icu ki pi wo pase aktyèl kout-sikwi potansyèl la nan pwen enstalasyon an. Distribisyon tablo ki gen gwo kapasite transfòmatè oswa manjè endistriyèl long tipikman bezwen aparèy klas 36-50kA.

K: Ki sa ki DAM3-250 MCCB a?

A: DAM3-250 a se yon disjoncteurs 250A twa poto ki soti nan C·DADA Electric, ki te evalye jiska 690V ak kapasite kraze jiska 50kA, pou distribisyon pouvwa, pwoteksyon motè ak aplikasyon endistriyèl.
