MCCB ak pwoteksyon flit

Amelyore sekirite elektrik pi lwen pase surcharge ak pwoteksyon kout-sikwi ak CDADA DAM1L Seri MCCB ak Pwoteksyon Leakage yon disjoncteurs entegre ka moule ak fonksyonalite aktyèl rezidyèl (RCD/ELCB). Ki fèt pa manifakti pwofesyonèl Shanghai DADA Electric CO., LTD nan estanda entènasyonal yo, sa a fuit MCCB 4P konbine distribisyon pouvwa segondè-pèfòmans ak deteksyon fay tè pou sove lavi ak dife.

Evalyasyon ant 10A ak 500A nan 400V/415V, li ofri aktyèl aktyèl opere rezidyèl reglabl (30mA-1000mA) ak reta tan si ou vle-pèmèt pwoteksyon pwepare pou sekirite pèsonèl (≤30mA) oswa prevansyon dife (100mA-500mA +). Avèk elektwonik ki mache ak plizyè faz, li rete operasyonèl menm si yon sèl faz echwe oswa vòltaj desann a 50V, asire fyab inegal nan enfrastrikti kritik tankou tinèl, gwo bilding, sant transpò, ak plant endistriyèl.

Espesifikasyon kle

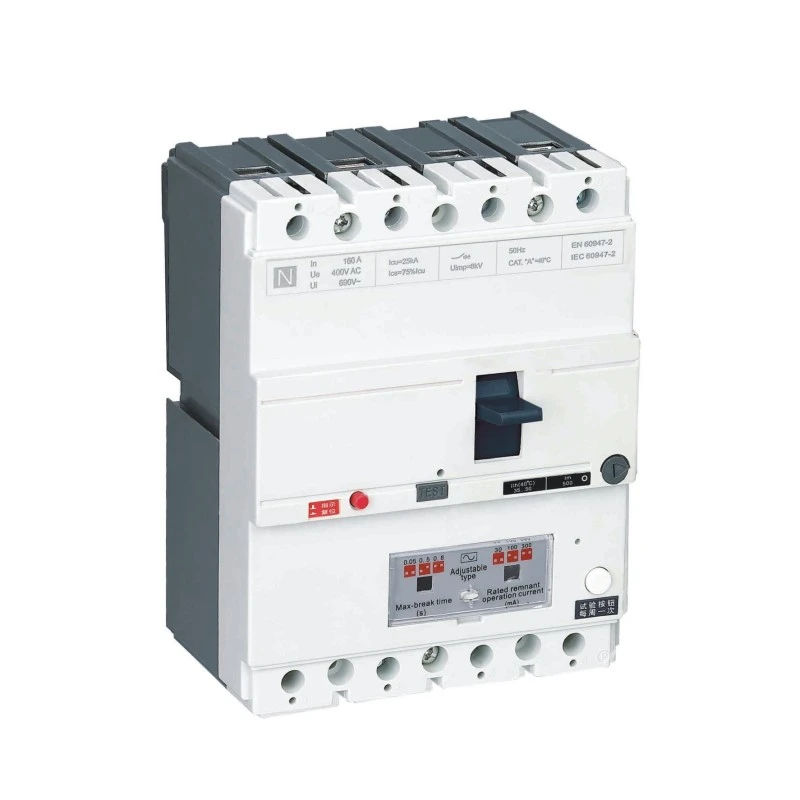

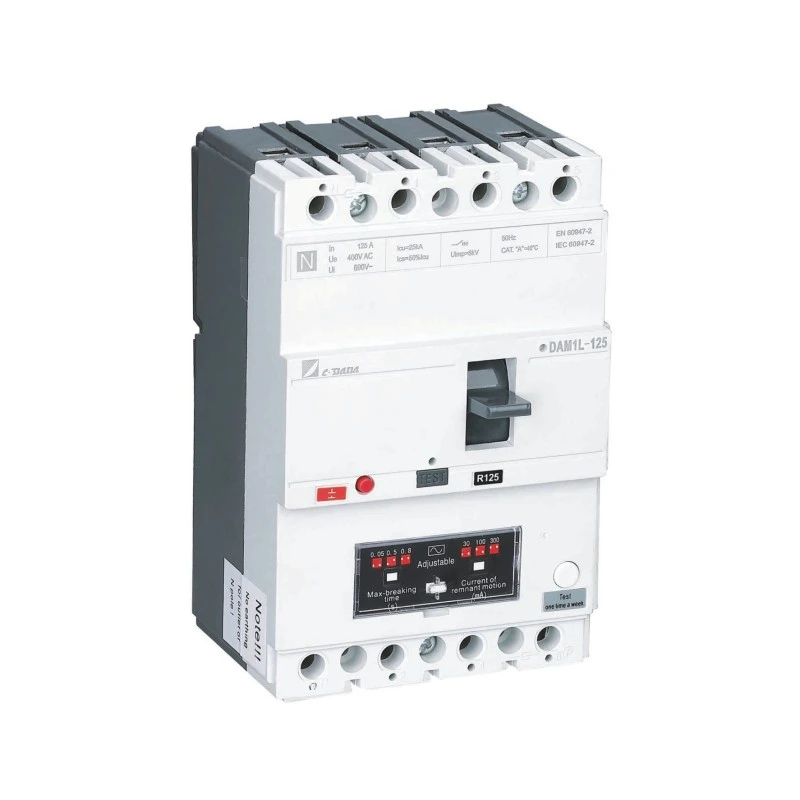

Modèl: DAM1L Seri - Earth Leakage MCCB (CBR-type MCCB)

Poto: 4P (estanda; 3P disponib sou demann)

Rated aktyèl (nan): 10A - 500A

Rated Voltage: 400V / 415V AC, 50Hz

Vòltaj izolasyon (Ui): 400V (≤160A), 690V (>250A)

Anviwònman aktyèl rezidyèl (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Ajistebilite: Ajisteman sou plas nan I△n ak tan vwayaj (enstantane oswa reta)

Kalite Kapasite kraze:

B Kalite: Debaz (Inm <100A)

S Kalite: Standard

H Kalite: Segondè kraze (> 160A)

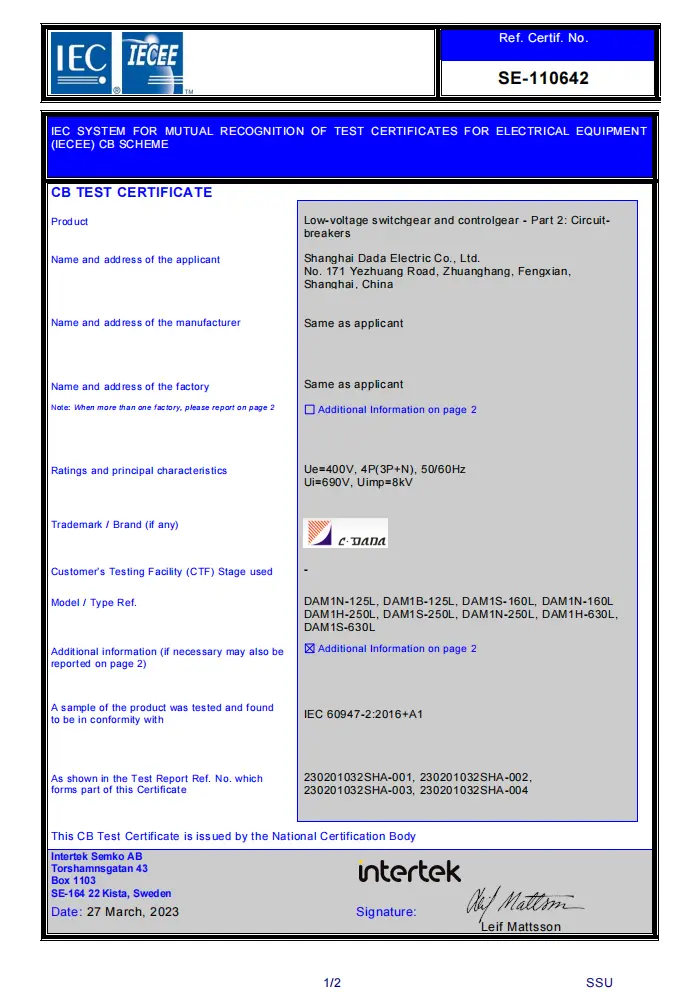

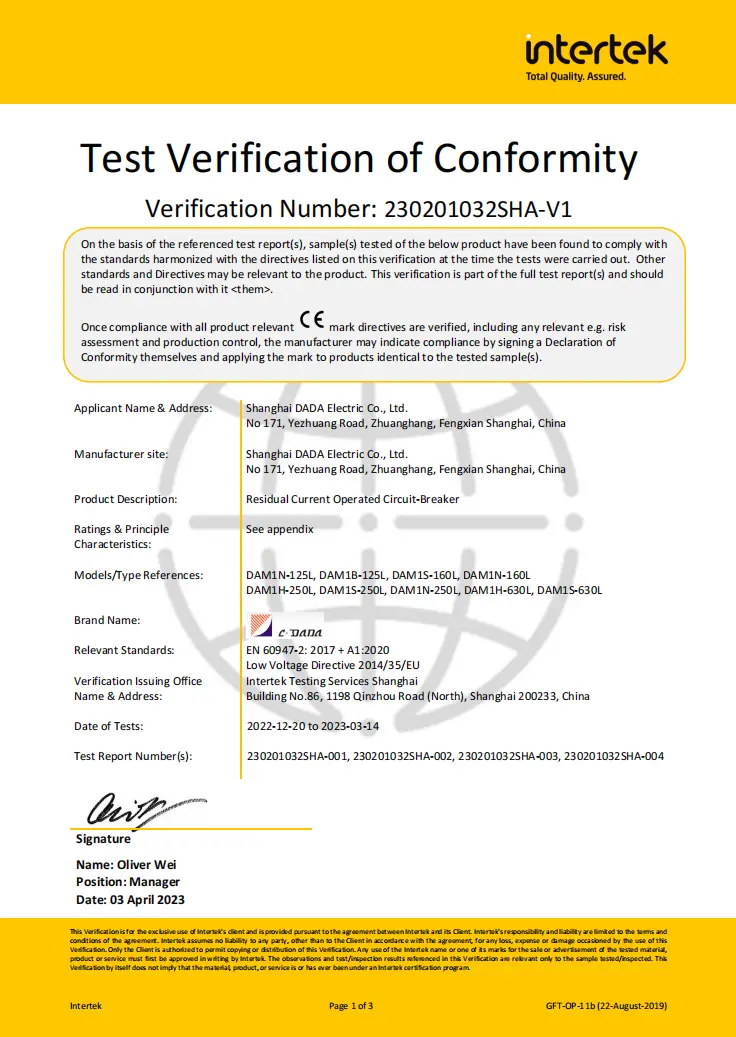

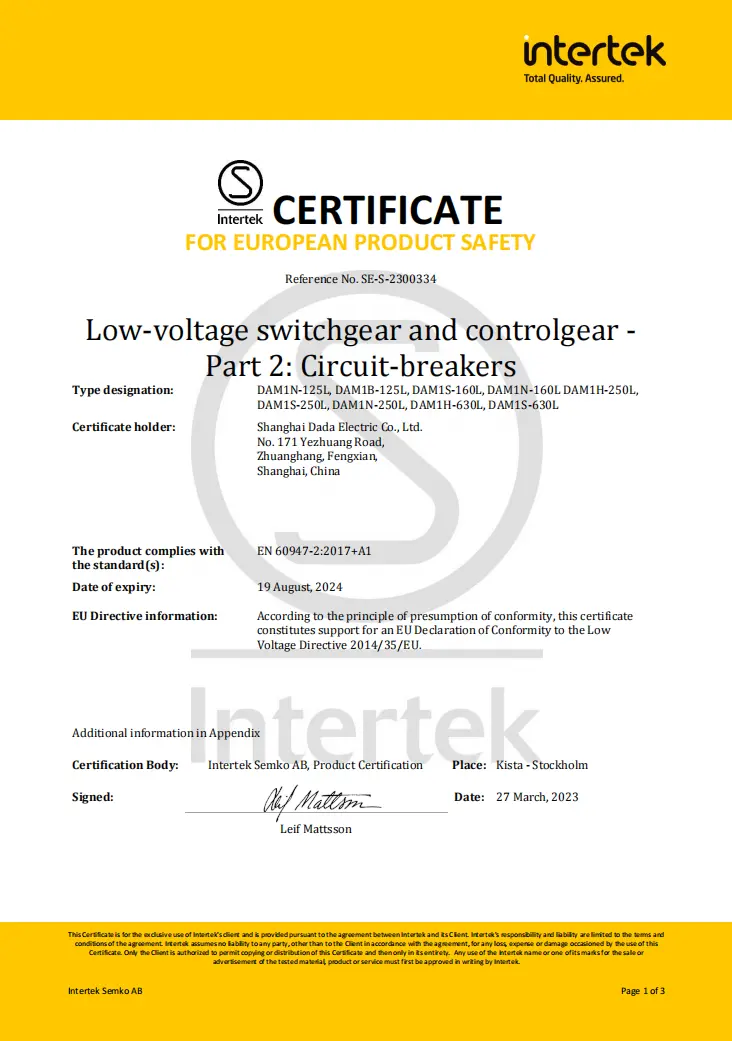

Sètifikasyon: CE, CB, SEMKO

Karakteristik kle:

★ Sikwi RCD ki mache ak plizyè faz → travay jiska 50V

★ Separe kontak prensipal ak arcing

★ Bouton tès pouse-a-vwayaj

★ Anviwònman mayetik reglabl (0.8–1.0×In)

★ Bonjan EMI/RFI anti-entèferans kapasite

★ Ranje akseswar konplè: vwayaj shunt, kontak oksilyè / alam, manch rotary

Fich done teknik

Disjonktè sikwi ki gen flit latè (ELCB)

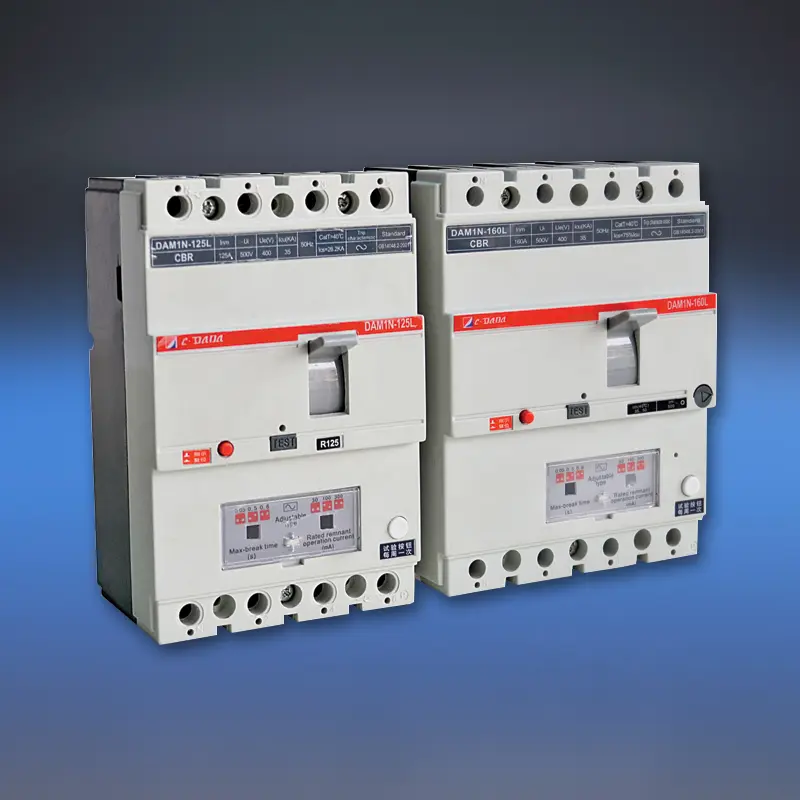

Modèl			DAM1-125L			DAM1-160L
Kòd Kapasite kraze			B	N	S	B	N	S
Kouran nominal nan gwosè ankadreman - Inm (A)			125A			160A
Valè aktyèl-nan (40,50 oswa 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Kantite poto			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm (pik)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Papòt aktyèl rezidyèl (mA)			100-300-500			100-300-500
Reta tan (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Pwopriyete Dielectric (V)			2500			3000
distans lonizasyon (mm)			≤30/0			≤30/0
Andirans	Sik total		8000			8000
	Lavi elektrik		1000			1000
	Lavi mekanik		7000			7000
Kategori (EN 60947-2/IEC 60947-2)	Sikwi prensipal la		A/0			A/0
	Sikwi oksilyè		AC-15			AC-15
Anba Voltage Liberasyon			√			√
Shunt Liberasyon			√			√
Kontak oksilyè			√			√
Kontak alam			√			√
Kontak oksilyè ak kontak alam			√			√
Manch Operasyon Mekanis			√			√
Mekanis operasyon elektrik			√			√
Tèminal kouvèti			√			√
Separatè faz			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Pwa	Vèsyon fiks 3P/4P		-			-
	Plug-in vèsyon 3P/4P		-			-
	Trase vèsyon 3P/4P		-			-

Poukisa Chwazi CDADA MCCB ak Pwoteksyon Flit?

★ Vrè Sekirite entegre

Kontrèman ak modil RCD adisyonèl yo, DAM1L la gen pwoteksyon kont flit entegre, ki kalibre nan faktori - asire kowòdinasyon pafè ak elimine pwoblèm konpatibilite.

★ Pouvwa milti-faz pou sikwi RCD

RCDs byen bonè te echwe si yon faz te pèdi. Konsepsyon CDADA a sèvi ak tout faz pou pouvwa elektwonik pwoteksyon yo, kidonk li kontinye ap travay menm pandan pèt faz oswa anba vòltaj grav.

★ Objektif Pwoteksyon Doub nan yon Aparèy

◆ 30mA: Satisfè kondisyon IEC pou pwoteksyon chòk pèsonèl

◆ 100mA–1000mA: Anpeche dife degradasyon izolasyon ki soti nan ti defo tè ki pèsistan.

★ Jaden-Reglabl pou Kondisyon Monn Imobilye

Amelyore sansiblite ak reta tan pou evite nwuizans nan anviwònman mouye (pa egzanp, lave machin, fèm) pandan w ap kenbe sekirite.

★ Endistriyèl-klas fyab

Segondè kapasite kraze (tip H), separasyon arc gaya, ak pwoteksyon tèminal IP20 + fè li apwopriye pou anviwònman komèsyal ak endistriyèl difisil.

★ Konfòmite mondyal, Valè lokal

Sètifye pou Ewòp (CE/CB), peyi nòdik (SEMKO)—ideyal pou pwojè ekspòtasyon—ak pri konpetitif nan men yon manifakti Chinwa ou fè konfyans.

★ Etablisman fabrikasyon nou an sètifye anba ISO9001:2015 Quality Management System.

Aplikasyon tipik

Rezidansyal ki wo: Panno prensipal antre oswa etaj (300mA pou rediksyon risk dife)

Tinèl & Subway: Enfrastrikti kritik ki mande pou deteksyon flit san danje

Lopital ak Lekòl: Pwoteksyon 30mA nan zòn mouye (laboratwa, twalèt)

Plant endistriyèl: Manje motè ak siveyans fay tè

Sit Konstriksyon: Distribisyon pouvwa tanporè ak pwoteksyon pèsonèl

FAQ

Q1: Ki diferans ki genyen ant yon MCCB estanda ak yon MCCB ki gen pwoteksyon flit?

A1: Yon MCCB estanda sèlman pwoteje kont surcharge ak sikui kout. DAM1L a ajoute deteksyon aktyèl rezidyèl (flit sou latè)—tripping lè kouran koule nan tè (pa egzanp, atravè yon moun oswa izolasyon domaje), anpeche chòk elektrik oswa dife.

Q2: Èske mwen ka itilize yon 100A MCCB RCD pou pwoteksyon pèsonèl?

A2: Se sèlman si mete sou 30mA. Kouran nominal la (100A) defini kapasite chaj; anviwònman rezidyèl la (I△n) defini fonksyon sekirite. Pou pwoteksyon chòk, I△n dwe ≤30mA, kèlkeswa In.

Q3: Poukisa sikwi RCD a bezwen pouvwa milti-faz?

A3: Si yo mache ak yon sèl faz, yon echèk sèl-faz ta enfim pwoteksyon flit. Konsepsyon milti-faz CDADA a asire RCD a rete aktif menm pandan pèt faz oswa vòltaj ki ba (jiska 50V)—kritik pou kontinwite sekirite.

Q4: Èske 4P flit MCCB apwopriye pou sistèm TT oswa TN-S?

A4: Wi-li fèt pou sistèm TT, TN-S, ak IT. Konsepsyon 4P a kraze tout faz ak net, esansyèl pou sistèm TT kote net pa fyab sou tè a.

Q5: Poukisa chwazi CDADA sou konbinezon modilè RCD + MCCB?

A5: CDADA DAM1L ofri:

● Pi piti anprint (entegre kont de aparèy)

● Garanti kowòdinasyon (pa gen okenn risk dezakò)

● Pi ba pri & konpleksite fil elektrik

● Pi wo fyab (sèl inite sele)

● Adaptabilite sou plas pa posib ak RCD sansiblite fiks yo
