A 125 15KA Miniature Circuit Breakerfèt pou sistèm elektrik ki mande tou de gwo kapasite aktyèl ak pwoteksyon serye kout-sikwi. Kontrèman ak MCB konvansyonèl ba-rated, yon aparèy 125A ki gen gwo kapasite kase ka adrese aplikasyon pou distribisyon ki mande kote kouran fay yo ka konsiderableman pi wo. Atik sa a eksplike kijan yon 125 15KA MCB travay, ki sa espesifikasyon kle li yo vle di, ki kote li ka itilize, ki jan yo chwazi ak enstale li kòrèkteman, ak ki ekip achte yo ta dwe egzamine anvan yo mete yon lòd. Li eksplore tou karakteristik konsepsyon pratik nan seri DAB7-125 nan Shanghai DaDa Electric Co., Ltd., ki gen ladan pwoteksyon tèmik-mayetik, konsepsyon aktyèl limite, gwo tèminal kab, ak yon kapasite kraze 15kA.
Table of Contents
- Ki sa ki se yon 125 15KA Miniature Circuit Breaker?
- Poukisa 125A ak 15KA enpòtan?
- Ki jan mekanis pwoteksyon an travay?
- Ki karakteristik amelyore pèfòmans pratik?
- Ki kote yo ka itilize yon 125 15KA MCB?
- Espesifikasyon kle yo Egzamine
- Ki jan yo chwazi konfigirasyon an dwa
- Konsiderasyon enstalasyon ak antretyen
- Pwoblèm komen ak enkyetid pou achte
- Poukisa Shanghai DaDa elektrik co, Ltd.?
- Kesyon yo poze souvan
- Konsiderasyon final yo

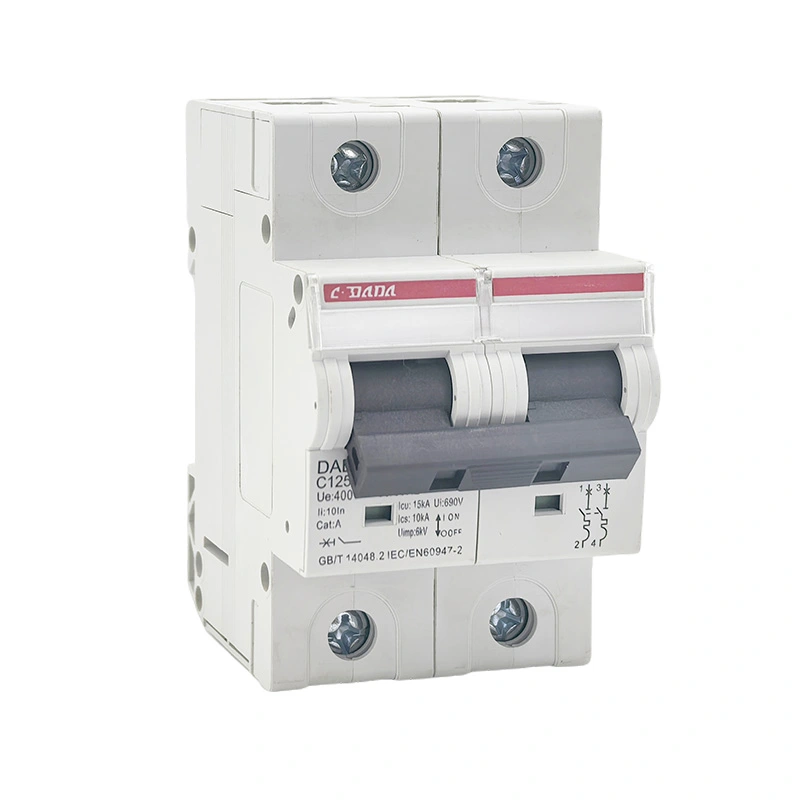

Ki sa ki se yon 125 15KA Miniature Circuit Breaker?
Yon 125 15KA Miniature Circuit Breaker se yon aparèy pwoteksyon segondè-kouran ki fèt pou entèwonp sikui elektrik lè kondisyon aktyèl nòmal yo rive. Nan deziyasyon pwodwi a, "125" jeneralman idantifye yon kouran rated ki rive jiska 125A, pandan y ap "15KA" refere a yon kapasite 15kA kout sikwi kraze anba kondisyon tès aplikab yo ak estanda.
De nimewo sa yo dekri diferan karakteristik elektrik. Evalyasyon 125A a konsène kouran brekè a fèt pou pote anba kondisyon fonksyònman espesifye. Figi 15kA a gen rapò ak nivo potansyèl kout-sikwi aktyèl ke brekè a ka entèwonp san danje anba kondisyon espesifik li yo.
Distenksyon sa a enpòtan lè enjenyè konpare disjoncteurs. Yon kouran ki pi wo rated pa otomatikman vle di yon pi wo kapasite kout sikwi kraze. Tou de valè yo dwe evalye kont karakteristik elektrik enstalasyon an.
Seri DAB7-125 nan Shanghai DaDa Electric Co, Ltd devlope pou aplikasyon pou distribisyon pouvwa endistriyèl ak komèsyal yo. Enfòmasyon ki pibliye pwodwi li yo idantifye yon maksimòm 125A aktyèl ak opsyon gwo kapasite kraze ki gen ladan 15kA. Manifakti a tou espesifye tèmik-mayetik pwoteksyon ak yon konsepsyon aktyèl limite.
Poukisa 125A ak 15KA enpòtan?
Sistèm distribisyon elektrik yo ka genyen gwo fay enèji, patikilyèman tou pre transfòmatè, tablo distribisyon, machin endistriyèl ak gwo chaj pouvwa. Si yon aparèy pwoteksyon ekspoze a yon kouran fay ki pi wo pase kapasite entèripsyon li espesifye, konsekans yo ka gen ladan domaj ekipman, twòp arcing ak risk sekirite grav.
Yon kapasite kraze 15kA bay yon maj entèripsyon ki pi wo pase anpil MCB estanda ki ba-kapasite. Konvnab aktyèl la, sepandan, depann sou aktyèl kout-sikwi potansyèl la nan pwen enstalasyon an ak kondisyon ki nan estanda elektrik aplikab la.
| Paramèt | Ki sa li endike | Poukisa li enpòtan |
|---|---|---|
| 125A | Rated aktyèl | Detèmine ranje nòmal kouran-pote brekè a. |
| 15kA | Segondè kapasite entèripsyon kout sikwi | Ede brekè a entèwonp espesifik kouran fòt segondè. |
| Vwayaj tèmik | Pwoteksyon Surcharge | Reponn a kondisyon aktyèl twòp soutni. |
| Vwayaj mayetik | Pwoteksyon kout sikwi | Bay operasyon rapid pandan kondisyon grav fay. |
| Limitasyon aktyèl la | Rediksyon nan enèji fay | Ka ede limite estrès yo mete sou ekipman en. |
Lè w ap desine yon sistèm distribisyon, brekè a ta dwe chwazi nan kalkil aktyèl chaj la, evalyasyon kondiktè, kalkil fay-aktyèl, vòltaj, frekans, konfigirasyon poto ak kondisyon kowòdinasyon olye ke nan evalyasyon aktyèl la pou kont li.
Ki jan mekanis pwoteksyon an travay?
Yon MCB modèn jeneralman konbine de prensip tripping prensipal: pwoteksyon tèmik ak pwoteksyon mayetik. De mekanism yo adrese diferan kalite evènman surkouran.
Pwoteksyon tèmik reponn a kondisyon surcharge ki pèsiste sou tan. Lè aktyèl la depase nivo fonksyònman ki gen entansyon an, chalè lakòz eleman tèmik la opere epi louvri kous la.
Pwoteksyon mayetik fèt pou kondisyon fay segondè-aktyèl. Yon repons mayetik fò ka aktive mekanis vwayaj la rapidman lè yon kous kout grav rive.
Lè kontak separe pandan entèripsyon fay, yon arc elektrik ka fòme. Estrikti entèn jesyon arc ede kontwole ak etenn arc la pandan entèripsyon.
Konstriksyon limite aktyèl la ka diminye enèji ki pèmèt yo pase nan kous la pandan yon evènman kout sikwi, ede diminye estrès sou eleman ki konekte yo.
Enfòmasyon sou pwodwi DAB7-125 la dekri yon fonksyon vwayaj tèmik ak mayetik, yon mekanis vwayaj-gratis, ak yon konsepsyon aktyèl limite. Karakteristik sa yo se patikilyèman enpòtan nan aplikasyon kote aparèy pwoteksyon an dwe reponn toujou a tou de surcharge pwolonje ak defo segondè-aktyèl.
Ki karakteristik amelyore pèfòmans pratik?
Ekipman pwoteksyon elektrik pa evalye sèlman dapre evalyasyon aktyèl tit li yo. Konstriksyon mekanik, konsepsyon tèminal, materyèl kontak, metòd aliye ak aranjman entèn arc-kontwòl ka tout afekte itilizasyon pratik.
- Segondè kapasite kraze:Yon spesifikasyon 15kA bay yon pi wo kapasite entèripsyon kout sikwi pase anpil MCB konvansyonèl ki ba-kapasite.
- Gwo tèminal kab:Seri DAB7-125 la fèt ak gwo tèminal apwopriye pou kondiktè kwiv ak aliminyòm jiska 35mm² dapre enfòmasyon pibliye manifakti a.
- Mekanis san vwayaj:Brekè a ka kenbe fonksyon pwoteksyon li yo menm lè yo te kenbe mekanis fonksyònman an nan pozisyon ON.
- Endikasyon kontak pozitif:Yon endikasyon klè nan sitiyasyon kontak ka fè enspeksyon ak antretyen pi fasil.
- Operasyon tèmik-mayetik:Diferan kondisyon surkouran yo ka adrese atravè mekanis vwayaj konplemantè.
- Montaj DIN-rail:Montaj modilè senplifye enstalasyon nan ekipman distribisyon konpatib.
- Boîtier ignifuge:Enfòmasyon DAB7-125 ki te pibliye a espesifye yon materyèl lojman ignifuge PA66.
Detay sa yo enpòtan pou distribitè ak entegratè sistèm yo paske efikasite enstalasyon ak sèvis ka enfliyanse eksperyans total operasyon an, pa sèlman pri acha inisyal la.
Ki kote yo ka itilize yon 125 15KA MCB?
Yon MCB gwo-kapasite 125A ka konsidere pou sistèm distribisyon elektrik kote aktyèl kous la ak nivo fay tonbe nan ranje fonksyònman espesifye aparèy la. Anviwònman aplikasyon tipik yo ka gen ladan enstalasyon endistriyèl, bilding komèsyal yo, panno distribisyon ekipman ak lòt sikui ki pi wo yo.
| Aplikasyon | Egzijans tipik | Benefis Potansyèl |
|---|---|---|
| Distribisyon endistriyèl | Pi wo chaj aktyèl ak kondisyon fay ki mande | Segondè kapasite aktyèl ak pwoteksyon kout-sikwi |
| Bilding komèsyal yo | Pwoteksyon distribisyon serye | Kontra enfòmèl ant pwoteksyon modilè pou sikui distribisyon |
| Sistèm machin | Pwoteksyon pou ekipman elektrik ak manjeur | Tèmik ak mayetik surkouran repons |
| Panno distribisyon | Aparèy pwoteksyon espas ki efikas | Enstalasyon DIN-ray ak konstriksyon modilè |
| Pouvwa-entansif ekipman | Pi wo kous aktyèl | Jiska 125A nominale-aktyèl konfigirasyon depann sou modèl la chwazi |
Konvnab aplikasyon an dwe toujou konfime kont konsepsyon elektrik konplè a. Vòltaj, frekans, aktyèl fay potansyèl, gwosè kondiktè, tanperati anbyen, konfigirasyon poto ak règ enstalasyon aplikab yo ka chanje seleksyon brekè ki apwopriye a.
Espesifikasyon kle yo Egzamine
Achtè yo souvan konsantre sou "125A" ak "15kA" paske yo fasil pou konprann. Sepandan, akizisyon pwofesyonèl mande pou yon revizyon spesifikasyon pi laj.
| Spesifikasyon | Kesyon Achte |
|---|---|
| Rated aktyèl | Èske evalyasyon an chwazi matche ak chaj sikwi kalkile ak kapasite kondiktè? |
| Kapasite kraze | Èske kapasite espesifye 15kA apwopriye pou aktyèl fay potansyèl la? |
| Rated vòltaj | Èske brekè a matche ak vòltaj sistèm lan ak aranjman distribisyon? |
| Kantite poto | Èske kous la mande pou 1P, 2P, 3P, 4P oswa yon lòt konfigirasyon? |
| Koub vwayaj | Èske karakteristik lage chwazi a konpatib ak chaj ki konekte? |
| Estanda aplikab | Èske pwodwi a satisfè estanda ki nesesè pou mache sib la ak enstalasyon? |
| Kapasite tèminal | Èske tèminal yo san danje akomode kondiktè espesifye a? |
| Metòd enstalasyon | Èske DIN-rail aliye oswa yon lòt aranjman aliye obligatwa? |
Pou egzanp, IEC 60947-2 ak IEC/EN 60898-1 itilize diferan klasifikasyon ak kad tès pou disjoncteurs. Done manifakti pibliye yo ka gen ladan tou de tèminoloji Icu ak Icn depann sou estanda a ak kategori pwodwi. Yon achtè ta dwe verifye egzakteman ki evalyasyon ki aplike nan vòltaj la ak kondisyon fonksyònman nan enstalasyon an gen entansyon.
Ki jan yo chwazi konfigirasyon an dwa
Chwazi yon 125 15KA Miniature Circuit Breaker ta dwe kòmanse ak sistèm elektrik la olye ke katalòg pwodwi a. Yon pwosesis seleksyon senp ka diminye risk pou yo pa matche disjoncteur a ak kous la.
- Detèmine aktyèl konsepsyon an.Kalkile aktyèl chaj kontinyèl ak tanzantan espere.
- Tcheke evalyasyon kondiktè a.Aparèy pwoteksyon an ta dwe kowòdone ak kouran akseptab kab la anba kondisyon aktyèl enstalasyon yo.
- Detèmine potansyèl kout-sikwi aktyèl.Kapasite kraze chwazi a ta dwe adekwat pou nivo fay nan pwen enstalasyon an.
- Konfime vòltaj ak frekans.Asire w ke disjoncteurs a pou sistèm elektrik la.
- Chwazi aranjman poto a.Konsidere kondisyon yo pou kondiktè faz ak net.
- Revize karakteristik vwayaj yo.Koub vwayaj la ta dwe apwopriye pou chaj la konekte ak kondisyon inrush espere.
- Konfime estanda ak sètifikasyon.Tcheke kondisyon yo nan mache sib la, spesifikasyon pwojè ak règleman elektrik lokal yo.
- Verifye konpatibilite fizik.Konfime dimansyon, gwosè tèminal, konpatibilite DIN-ray ak espas panèl.
Konsiderasyon enstalasyon ak antretyen
Enstalasyon kòrèk esansyèl pou nenpòt aparèy pwoteksyon segondè-aktyèl. Menm yon disjoncteur ki byen fèt pa ka konpanse pou kondiktè ki mal gwosè, tèminal ki lach, patiraj ki pa apwopriye oswa pratik enstalasyon move.
- Verifye modèl brekè a ak evalyasyon anvan enstalasyon an.
- Izole ekipman elektrik la epi swiv pwosedi sekirite ki aplikab la.
- Konfime ke koup transvèsal kondiktè a konpatib ak tèminal la.
- Prepare kondiktè yo kòrèkteman epi evite bout kab ki domaje oswa ki pa kòrèk.
- Sere boulon tèminal yo selon kondisyon espesifye manifakti a.
- Asire w ke disjoncteur la byen monte sou ray DIN konpatib la.
- Tcheke ke patiraj la bay pwoteksyon apwopriye ak clearance.
- Enspekte tèminal yo detanzantan pou siy surchof, dekolorasyon oswa detachman mekanik.
- Teste sistèm pwoteksyon an selon kondisyon antretyen enstalasyon an.
Orè antretyen yo ta dwe reflete anviwònman an ak sik devwa. Enstalasyon endistriyèl ki gen gwo chaj, chanjman souvan, pousyè, vibrasyon oswa tanperati ki wo yo ka mande pou enspeksyon pi souvan pase sistèm distribisyon andedan kay la ki twò piti.
Pwoblèm komen ak enkyetid pou achte
Achtè MCB ki gen anpil kouran souvan rankontre plizyè defi pratik. Abòde pwoblèm sa yo anvan akizisyon ka anpeche reta ak pwoblèm enstalasyon yo.
Gen kèk lis pwodwi ki mansyone sèlman yon jenerik "kapasite rupture segondè." Achtè yo ta dwe mande evalyasyon egzak, estanda, vòltaj ak baz tès yo.
Chwazi 125A san yo pa tcheke kapasite kab ak aktyèl aktyèl konsepsyon ka kreye pwoblèm kowòdinasyon.
Pi gwo kondiktè mande pou tèminal ki fèt pou aksepte zòn ki nesesè yo. Tèminal konpatibilite yo ta dwe konfime anvan achte.
Achtè entènasyonal yo souvan bezwen espesifikasyon teknik, sètifikasyon, desen ak enfòmasyon sou pwodwi pou apwobasyon pwojè.
Yon founisè pwofesyonèl ta dwe kapab bay done pwodwi klè epi ede achtè konprann diferans ki genyen ant aktyèl aktyèl, kapasite kraze, karakteristik vwayaj ak kondisyon enstalasyon yo.
Poukisa Shanghai DaDa elektrik co, Ltd.?
Shanghai DaDa Electric Co, Ltd devlope ak fabrike pwodwi pwoteksyon sikwi pou aplikasyon elektrik endistriyèl ak komèsyal yo. Dosye pwodwi pibliye li yo gen ladan MCB, MCCB, RCBO, RCCB ak ekipman pwoteksyon sikwi ki gen rapò.
Seri DAB7-125 la pozisyone pou aplikasyon ki mande pi wo kapasite aktyèl ak gwo kapasite kout sikwi kraze. Pibliye espesifikasyon yo gen ladan yon kapasite 15kA segondè kraze, tèmik-mayetik fonksyon vwayaj, aktyèl-limite konsepsyon, endikasyon kontak pozitif ak tèminal apwopriye pou pi gwo kondiktè. :contentReference[oaicite:1]{index=1}
Enfòmasyon faktori manifakti a dekri tou dedye Stamping, plas-soude, riveting, piki-bòdi ak atelye asanble, sipòte pwodiksyon an nan tou de pwodwi MCB ak MCCB. :contentReference[oaicite:2]{index=2}
Pou distribitè, grossistes elektrik, bòs mason panèl ak kliyan OEM, kalite fabrikasyon kapasite sa a ka itil lè ekipman pou pwodwi ki konsistan, dokiman teknik ak sipò konfigirasyon yo se pati enpòtan nan yon desizyon achte.
| Egzijans achtè | Karakteristik DAB7-125 ki enpòtan |
|---|---|
| Pwoteksyon sikwi segondè-aktyèl | Rated aktyèl jiska 125A |
| Pi wo kondisyon kout sikwi | Jiska 15kA kraze kapasite selon enfòmasyon pwodwi pibliye |
| Pwoteksyon Surcharge | Fonksyon tèmik vwayaj |
| Repons kout sikwi | Fonksyon vwayaj mayetik |
| Pi gwo kondiktè | Gwo tèminal kab ki fèt pou kondiktè jiska 35mm² dapre enfòmasyon manifakti |
| Enstalasyon panèl | Modilè DIN-ray aliye konsepsyon |
Espesifikasyon pwodwi yo ta dwe toujou konfime kont dènye dokiman teknik yo anvan apwobasyon final pwojè a, espesyalman lè yo pral enstale disjoncteurs a nan yon anviwònman ki gen anpil defo oswa yon sistèm elektrik reglemante.
Kesyon yo poze souvan
15KA refere a yon kapasite 15kA kout sikwi kraze anba kondisyon tès ki aplikab espesifik yo. Li endike nivo potansyèl kout-sikwi aktyèl aparèy la fèt pou entèwonp dapre evalyasyon aplikab li yo ak estanda.
Non. Seleksyon an dwe konsidere kapasite kondiktè, karakteristik chaj, vòltaj sistèm, kondisyon anbyen, aktyèl fay, konfigirasyon poto ak kondisyon elektrik aplikab.
125A asosye ak aktyèl aktyèl la nan brekè a, pandan y ap 15kA refere a kapasite kout-sikwi entèripsyon li yo. Yo dekri diferan karakteristik aparèy pwoteksyon an.
Li ka konsidere pou sikui distribisyon endistriyèl apwopriye lè sistèm elektrik la tonbe nan evalyasyon espesifye pwodwi a ak kondisyon enstalasyon yo.
Non. Kapasite kraze se sèlman yon faktè seleksyon. Yo dwe evalye tou vòltaj, aktyèl aktyèl, karakteristik vwayaj, kowòdinasyon kondiktè, konfigirasyon poto ak kondisyon enstalasyon yo.
Pwoteksyon tèmik adrese kondisyon surcharge soutni, pandan y ap pwoteksyon mayetik reponn rapidman nan kondisyon defo segondè-aktyèl tankou sikui kout.
Shanghai DaDa Electric a pibliye enfòmasyon DAB7-125 deklare ke gwo tèminal kab li yo apwopriye pou câbles kwiv ak aliminyòm jiska 35mm². Aranjman egzak kondiktè a ta dwe toujou konfime ak dokiman teknik aktyèl la anvan enstalasyon an.
Achtè yo ta dwe mande fichye teknik la, estanda ki aplikab yo, vòltaj nominal, done kapasite kraze, karakteristik vwayaj, desen dimansyon, enfòmasyon tèminal, sètifikasyon ak detay anbalaj ki gen rapò ak mache destinasyon an.
Konsiderasyon final yo
Yon 125 15KA Miniature Circuit Breaker adrese yon konbinezon espesifik nan kondisyon: kapasite aktyèl relativman wo ak amelyore kapasite entèripsyon kout sikwi. Pou enjenyè ak ekip acha, konprann sa chak evalyasyon reprezante esansyèl pou pran desizyon teknik kòrèk la.
Konsiderasyon ki pi enpòtan yo pwolonje pi lwen pase figi "125A" ak "15kA". Yon evalyasyon konplè ta dwe gen ladan vòltaj nominal, aktyèl fay, karakteristik vwayaj, konfigirasyon poto, konpatibilite kondiktè, estanda ki aplikab, anviwònman enstalasyon ak dimansyon fizik.
Seri DAB7-125 ki soti nan Shanghai DaDa Electric Co, Ltd konbine pwoteksyon segondè-aktyèl ak operasyon tèmik-mayetik, konsepsyon aktyèl limite, gwo tèminal kab ak yon kapasite kraze ki pibliye jiska 15kA. Karakteristik sa yo fè pwodwi a enpòtan nan yon seri aplikasyon pou distribisyon endistriyèl ak komèsyal lè yo kòrèkteman matche ak sistèm elektrik la.
Bati yon solisyon pwoteksyon ki pi serye
Ap chèche pou yon 125 15KA Miniature Circuit Breaker pou distribisyon endistriyèl, sistèm pouvwa komèsyal, panno elektrik oswa pwojè OEM?Shanghai DaDa elektrik co, Ltd.ka bay enfòmasyon sou pwodwi ak sipò teknik pou kondisyon aplikasyon w lan.
Pataje aktyèl ou nominale, vòltaj sistèm, konfigirasyon poto, kapasite kraze obligatwa ak kondisyon aplikasyon yo ak ekip nou an. Pou espesifikasyon pwodwi, konsiltasyon pwojè oswa kondisyon pou achte esansyèl,kontakte noudiskite sou yon solisyon pwoteksyon sikwi apwopriye.
