Dirab motè Pwoteksyon Circuit Breaker Manifakti

CDADAse yon manifakti pwofesyonèl nan disjoncteurs pwoteksyon motè, ki gen yon etablisman pwodiksyon 52,400 m² ak liy pwodiksyon konplè. Avèk 20 ane eksperyans nan fabrikasyon ak lavant pwodwi sa yo, nou ofri solisyon avanse ak dirab ki ka Customized pou satisfè kondisyon espesifik operasyonèl yo.

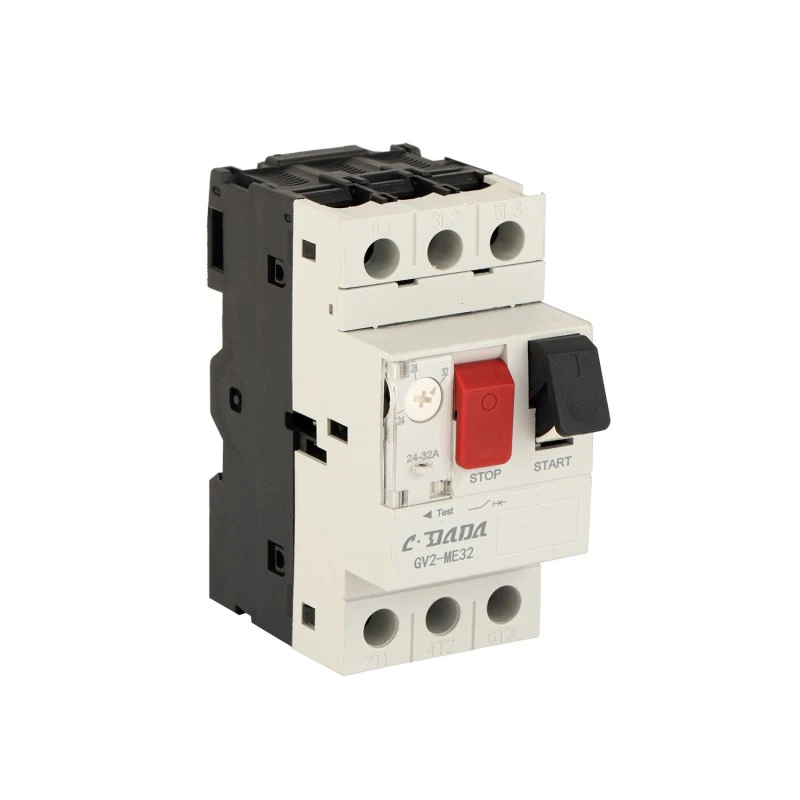

Ki sa ki se yon disjoncteurs pwoteksyon motè?

A Disjonktè sikwi pwoteksyon motè (MPCB), ke yo rele tou yondisjoncteurs motè oswastarter motè manyèl, se yon espesyalizeaparèy pwoteksyon elektwomekanikfèt espesyalman pou pwoteje motè elektrik kont defo operasyonèl yo. Kontrèman ak MCCBs jeneral, MPCB entegrepwoteksyon surcharge, pwoteksyon kout-sikwi, ak switch manyèl nan yon sèl inite kontra enfòmèl ant, optimize pou demand inik nan motè kòmanse ak kouri kondisyon.

Opere anbaIEC 60947-4-1 (kontaktè ak motè-demarè) akIEC 60947-2 (Circuit-breakers), MPCBs okipe aktyèl evalyasyon de0.63A pou 100A (pwolonje nan150A nan seri espesyalize), ak paramèt tèmik reglabl pou matche ak kouran motè espesifik plen chaj. Yo fèt pou reziste motèkouran inrush (tipikman 6-8 × kouran plen chaj pandan demaraj) san yo pa twonpe nwuizans, pandan y ap bay pwoteksyon egzak kont surcharge soutni ak echèk faz.

Avantaj nan defini nan MPCBs manti nan yokarakteristik vwayaj optimize motè—Eleman tèmik kalibre pou koub chofaj motè ak vwayaj mayetik mete byen pi wo pase aktyèl kòmanse men anba nivo fay domaje. Sa a elimine nesesite pou kontakè separe ak relè surcharge nan anpil aplikasyon, diminye espas panèl ak konpleksite enstalasyon.

MPCB Kategori pwodwi & Configurations

Klasifikasyon	Kalite	Kouran Range	Karakteristik kle
Gwosè ankadreman	Kontra enfòmèl ant (seri NS2-25)	0.63A - 25A	DIN tren aliye, 100kA Icu nan 400V, vis / tèminal prentan
	Estanda (seri NS2-32)	0.1A - 32A	Ranje pwolonje, tèmik-mayetik vwayaj, faz-echèk pwoteksyon
	Pouvwa (seri NS2-80/100)	10A - 100A	Pi wo kapasite tèmik, 15-50kA Icu, mòn panèl
Teknoloji vwayaj	Tèmik-mayetik	0.63A - 100A	Surcharge bimetalik + solenoid kout-sikwi, reglabl Ir
Teknoloji vwayaj	Elektwonik	25A - 150A	Mikwoprosesè ki baze sou, move balans faz, fay tè, kominikasyon
Kalite kontwòl	Pouse bouton	0.63A - 32A	Wouj bouton OFF, kontwòl motè dirèk, operasyon lokal yo
	Rotary manch	10A - 100A	Lockable nan pozisyon OFF, atachman kadna (3 kadna)
	Remote Control Ready	25A - 100A	Shunt vwayaj / undervoltage lage konpatibilite
Kategori Itilizasyon	AC-3	Tout evalyasyon	Motè ekirèy-kaj kòmanse / kanpe pandan kouri
Kategori Itilizasyon	AC-4	0.63A - 32A	Ekirèy-kaj motè kòmanse, branche, pous (10 × nan)
Konfigirasyon poto	3-Pol	0.63A - 100A	Pwoteksyon motè estanda twa faz
Konfigirasyon poto	4-Pol	0.63A - 32A	Twa-faz + net oswa de-vitès chanje motè

Egzanp ranje anviwònman aktyèl:

NS2-25E:0.63-1A, vwayaj enstantane 13A (13×In)

NS2-25F:1-1.6A, vwayaj enstantane 22.5A (14×In)

NS2-25G:1.6-2.5A, vwayaj enstantane 33.5A (13.4×In)

NS2-25H:2.5-4A, vwayaj enstantane 51A (12.75×In)

NS2-25J:6-10A, vwayaj enstantane 138A (13.8×In)

NS2-25L:13-18A, vwayaj enstantane 223A (12.4×In)

NS2-80B:40-63A, vwayaj enstantane 756A (12 × nan)

Fonksyon Nwayo & Kapasite Pwoteksyon

Fonksyon pwoteksyon motè entegre

Fonksyon	Prensip deteksyon	Paramèt teknik
Pwoteksyon Surcharge (tèmik)	Ekspansyon chalè teren bimetalik	Reglabl 0.63-100A, klas tripping 10A (2-10s nan 6 × nan), konpansasyon anbyen -20 ° C a + 60 ° C
Pwoteksyon kout-sikwi (mayetik)	Elektwomayetik solenoid plonje	Fiks 12-14 × Nan (motè-optimize), <20ms operasyon, 100kA kraze kapasite
Pwoteksyon Echèk Faz	Chofaj diferans nan bimetal	Vwayaj nan 10s nan 0.9 × Nan ak yon sèl faz louvri, anpeche domaj yon sèl-faz
Pwoteksyon Dezekilib Faz	Diferans tèmik ant faz yo	Vwayaj lè dezekilib aktyèl > 30% pou > 2 minit
Pwoteksyon rotor fèmen	Kontinye gwo aktyèl (> 6 × Nan pou > 2s)	Entegre ak koub tèmik, anpeche domaj rotor / stator
Manyèl Chanje	Mekanik baskile/pouse bouton	100,000 operasyon elektrik, ON-OFF kontwòl motè, fonksyon izolasyon

Karakteristik vwayaj & Kowòdinasyon

MPCB yo prezante koub tèmik tan envès espesyalman matche ak karakteristik chofaj motè yo:

Tan vwayaj tèmik (klas tipik 10A):

1.05×Ir: Pa gen vwayaj (2h)

1.2×Ir: vwayaj 10-20 minit

1.5×Ir: vwayaj 2-4 minit

6×Ir: vwayaj 2-10 segonn (kòmanse kenbe tèt ak aktyèl)

12-14×Ir: Enstantane vwayaj mayetik (<20ms)

Anviwònman vwayaj mayetik:

Mete 20-30% pi wo pase aktyèl motè fèmen-rotor

Anpeche vwayaj nwuizans pandan demaraj (6-8 × FLC pou 1-3 segonn)

Asire rapid clearance nan defo kout-sikwi

Anviwònman aplikasyon ak ka itilize

Sektè endistri	Aplikasyon espesifik	Espesifikasyon tipik
Endistriyèl Otomatik	Sistèm transporteur, ponp, konpresè, fanatik	4A-25A, AC-3, 100kA Icu, pouse bouton kontwòl, tren DIN
Sistèm HVAC	Chillers, inite manyen lè, gwo fò tou won refwadisman	10A-32A, konpansasyon anbyen, segondè frekans kòmanse
Dlo ak dlo ize	Ponp submersible, estasyon rapèl, irigasyon	6A-40A, pwoteksyon sèk-kouri (entegrasyon switch presyon), IP65 patiraj
Zouti machin	Tour, machin fraisage, moulen	1.6A-10A, gwo rezistans inrush, kòmanse souvan (AC-4)
Manyen materyèl	Trepye, anvwaye, transporteurs, asansè	10A-63A, manch rotary, lockable OFF, bloke mekanik
Manje & Bwason	Mixer, moulen, machin anbalaj	2.5A-16A, Pwodwi pou Telefòn asye pur, devwa lave
Enèji renouvlab	Motè swiv solè, oksilyè van turbine	1A-10A, ranje tanperati pwolonje (-25 ° C a + 70 ° C)
Lwil oliv ak gaz	Forage oksilyè mare, ponp jak	25A-100A, twopikal (T2), korozyon ki reziste, segondè rezistans chòk

Pwosesis Faktori & Pwodiksyon Workflow

Sekans Faktori Precision

Materyèl bwit IQC → Pwodiksyon eleman bimetalik → Bobin elektwomayetik bobin → Faktori Sistèm kontak → Asanble Chute Arc → Entegrasyon Mekanis → Kalibrasyon & Tès → Final Asanble → Verifikasyon Kalite → Anbalaj

Etap Faktori kritik

Etap	Detay pwosesis	Pwen Kontwòl Kalite
Pwodiksyon eleman bimetalik	Inconel/pasivasyon asye konpoze woule, tretman chalè pou karakteristik devyasyon, Stamping nan fòm, kalibrasyon make	Devyasyon pousantaj 0.15-0.25mm / ° C, tanperati vwayaj ± 3% tolerans, tès estabilite 1000h nan 200 ° C
Elektwomayetik Bobin Faktori	Fil kwiv likidasyon (0.3-0.8mm), vakyòm vèni fekondasyon, asanble nwayo mayetik	DC rezistans ± 5%, fòs dielectric 2kV / 1min, tès vòltaj pickup / dropout
Kalibrasyon tèmik vwayaj	Otomatik estasyon kalibrasyon ak piki presizyon aktyèl, chanm tanperati (-20 ° C a + 60 ° C)	Tan vwayaj nan 1.05 × Ir, 1.25 × Ir, 6 × Ir anrejistre, ± 10% tolerans, pèmanan make
Anviwònman vwayaj mayetik	Ajisteman diferans lè solenoid, kalibrasyon pre-chaj prentan, sele apre anviwònman	Vwayaj enstantane nan 12-14 × Ir ± 10%, <20ms operasyon, sele-prèv falsifikasyon
Kontakte Asanble Sistèm	Kontak ajan-alyaj (AgNi oswa AgCdO) soude ak transpòtè kòb kwiv mete, eswiyan jeyometri aksyon	Rezistans kontak <1mΩ, dite HV 100-150, fòs brase> 50MPa
Arc Chute Entegrasyon	Plak splitter seramik (6-12 plak), aliyman kourè arc, asanble chanm deyonize	Dyelèktrik fòs> 2.5kV, arc trempe <10ms nan 400V, dimansyon ± 0.1mm
Final Mekanis Asanble	Mekanis baskile / pouse bouton, pase sou kontwòl vwayaj-gratis, sous presyon kontak, koneksyon manch	Andirans mekanik 100,000 operasyon, presyon kontak 5-10N, tan rebondisman <3ms
Tès konplè	Tès piki prensipal (0.5-1000A), verifikasyon koub tan-aktyèl, simulation faz faz	100% tès otomatik, anrejistreman done, trasabilite kòd QR

Prensipal materyèl bwit & spesifikasyon konpozan

Eleman	Espesifikasyon materyèl	Estanda Founisè yo	Pwopriyete kle
Bimetalik bann	Inconel 718/pasivasyon asye konpoze (ASTM TM2) oswa kwiv/asye	ASTM B388, IEC 60404	Devyasyon pousantaj 0.2mm / °C, estabilite ± 3% sou 20 ane, rezistans ranpe
Bobin elektwomayetik	Fil kwiv emaye Klas F (155 ° C) oswa Klas H (180 ° C)	IEC 60317, NEMA MW 35	Pann vòltaj> 2kV, soudabilite 390 ° C / 2s, fleksibilite
Nwayo mayetik	Laminasyon asye Silisyòm (0.35-0.5mm) oswa fè solid	IEC 60404-8, JIS C 2552	Segondè pèmeyabilite, remanans ki ba, karakteristik pickup ki konsistan
Kontak prensipal yo	Elèktrolitik kwiv (Cu-ETP) + AgNi 90/10 oswa AgCdO konsèy	ASTM B152, IEC 60368	Konduktivite ≥100% IACS, rezistans arc ewozyon, anti-soude
Kontakte Springs	Berilyòm kwiv (CuBe2) oswa asye pur 301	ASTM B196	Fatig lavi> 100,000 sik, presyon ki konsistan 5-10N
Arc Chute Plak	Steatite seramik oswa alumina (Al₂O₃ 95%)	IEC 60672	Rezistans chalè > 1000 ° C, fòs dyelèktrik > 15 kV / mm
Sou entènèt jwèt Arc kourè	Copper-tungstène (CuW) oswa asye ak kwiv plating	ASTM B702	Rezistans ewozyon arc, devyasyon arc mayetik
Ka moule	BMC (DMC-2) plastik thermosetting oswa PA66 GF30	IEC 60664-1, UL 94 V-0	Suivi endèks > 600V, rezistans chalè 180 ° C, enpak > 7 kJ / m²
Operasyon Mekanis	Zenk-plake asye oswa asye pur 304	ISO 898-1, ASTM A240	Fòs rupture> 400MPa, rezistans korozyon, mete ki reziste
Tèminal yo	Kwiv C36000 oswa kwiv C11000 ak fèblan plating (5-8μm)	ASTM B16/B187	Dansite aktyèl 1.0-1.5 A/mm², koupl kenbe tèt ak 1.5-3.0Nm

Konfòmite Nòm ak Pwotokòl Tès

Kad Estanda Entènasyonal

Estanda	Dimansyon	Evalyasyon aplikab yo
IEC 60947-2	Ba-vòltaj switchgear - Circuit-breakers	Pwoteksyon kout-sikwi, kapasite kraze, izolasyon
IEC 60947-4-1	Kontaktè ak demarè motè - Kontaktè elektwomekanik ak demarè motè	Motè kòmanse, pwoteksyon surcharge, kowòdinasyon ak kontakè
EN 60947-2 / EN 60947-4-1	Ewopeyen an amonize vèsyon	CE make, konfòmite mache Inyon Ewopeyen
GB/T 14048.2 / GB/T 14048.4	Estanda nasyonal Chinwa yo	CCC sètifikasyon, mache Lachin

Tès Kalite Obligatwa (IEC 60947-4-1 & IEC 60947-2)

Kategori tès	Tès Espesifik	Kritè Akseptasyon
Ogmantasyon Tanperati	Kouran kontinyèl nan rated Ir	Tèminal ≤80K (ajan), ≤65K (fè), bimetal ≤85K
Pwopriyete Dielectric	Pouvwa-frekans kenbe tèt (2kV-2.5kV / 1min), enpilsyon (6kV-8kV)	Pa gen pann, pa gen flashover
Pwoteksyon Surcharge	1.05×Ir (pa gen vwayaj 2h), 1.25×Ir (vwayaj ≤2h), 1.5×Ir (vwayaj <4min)	Tan tripping konvansyonèl pou chak klas tripping
Kout-Circuit Breaking	Icu (ultim), Ics (sèvis) nan vòltaj nominal	100kA @ 400V (kontra enfòmèl ant), 15-50kA @ 400V (ranje pouvwa)
Kowòdinasyon	Kalite 1 oswa Kalite 2 ak SCPD	Kalite 2: pa gen okenn domaj, reoperasyon imedya
Faz faz sansiblite	Operasyon sèl-faz nan 0.9 × Ir	Vwayaj nan 10s, anpeche motè sèl-faz
Andirans mekanik	100,000 operasyon san chaj	<5% paramèt drift, pa gen okenn echèk mekanik
Andirans elektrik	100,000 AC-3 operasyon (0.63-32A)	Mete kontak <50%, karakteristik vwayaj konsève
Anviwònman	Chalè mouye (IEC 60068-2-30), frèt, chalè sèk	Fonksyonèl apre kondisyone, pa gen okenn korozyon
EMC	Iminite kont entèferans radiasyon/konduit (kalite elektwonik)	Pa gen dezòd, EN 60947-4-1 Anèks L

Kontwòl Kalite Faktori & Estanda Enspeksyon

Materyèl k ap rantre QC (IQC)

Materyèl	Atik enspeksyon	Plan echantiyon	Ekipman
Bann bimetalik	Devyasyon pousantaj, rezistans, estabilite, tolerans dimansyon	Pou chak pakèt, tès echantiyon	Tèmik fou, kalib devyasyon, pon rezistans
Fil emaye	Dyamèt, epesè izolasyon, vòltaj pann, fleksibilite	AQL 0.65	Mikwomèt, tèsteur dielectric, tèsteur elongasyon
Konsèy kontak ajan	Pite, dansite, dite, konpatibilite alyaj brase	Pou chak pakèt	Spectrometer, tèsteur dite, mikwoskòp métallurgique
Konpoze plastik	Kontni vè, viskozite, karakteristik geri, enflamabilite	Pou chak pakèt	Fonn koule indexer, DSC, UL 94 aparèy tès
Konpozan asye	Dite, fòs rupture, tolerans dimansyon	AQL 1.0	Rockwell tèsteur dite, machin rupture, CMM

Kontwòl Kalite nan Pwosesis (IPQC)

Estasyon	Paramèt kontwòl	Frekans	Metòd
Kalibrasyon bimetal	Tanperati vwayaj, devyasyon nan tanperati referans, make	Chak inite	Otomatik estasyon kalibrasyon ak piki aktyèl la
Bobin likidasyon	Vire konte, tansyon, rezistans, izolasyon	Chak inite	Otomatik machin likidasyon ak fidbak, ohmèt
Anviwònman vwayaj mayetik	Gap lè, pre-chaj prentan, aktyèl vwayaj enstantane	Chak inite	Prensipal tèsteur piki (50-1000A), mezi distribisyon
Kontakte asanble	Kontak diferans, presyon, aliyman, rezistans	Chak 100 inite	Fòs kalib, mikwo-ohmèt, konparatè optik
Entegrasyon mekanis	Fòs baskile, fonksyon vwayaj-gratis, operasyon manch	Chak inite	Otomatik tèsteur fonksyonèl, koub fòs-deplasman

Final Kontwòl Kalite (FQC) & Sortan QC (OQC)

Atik tès la	Estanda	Gwosè echantiyon
Verifikasyon tèmik vwayaj	1.05 × Ir (pa gen vwayaj), 1.25 × Ir (vwayaj), anrejistreman tan	100%
Verifikasyon vwayaj mayetik	12-14×Ir vwayaj enstantane, <20ms	100%
Tès echèk faz	Operasyon yon sèl-faz, vwayaj nan 10s	100%
Dielectric kenbe tèt ak vòltaj	2kV AC / 1min	100%
Rezistans izolasyon	> 100MΩ @ 500V DC	100%
Kontak rezistans	<1mΩ pou chak poto	100%
Operasyon mekanik	10 ON-OFF sik, operasyon lis	100%
Enspeksyon vizyèl ak dimansyon	Zewo domaj sou dimansyon kritik	100%
Make pèmanans	Siye sòlvan, tès fwotman	AQL 1.0
Entegrite anbalaj	Tès gout, Vibration (ISTA 3A)	Pou chak lot

Enfrastrikti pwodiksyon ak kapasite fabrikasyon

Ekipman Pwodiksyon Avanse

Kategori Ekipman	Espesifikasyon machin	Fonksyon	Kapasite
Liy pwodiksyon bimetal	Precision woule moulen, founo tretman chalè, Stamping laprès	Faktori teren bimetalik, kalibrasyon	50,000 bann / jou
Kalibrasyon otomatik	6-estasyon sistèm kalibrasyon rotary ak chanm tanperati	Kalibrasyon tèmik vwayaj (-20 ° C a + 60 ° C)	2,000 inite / jou
Tès piki prensipal	1000A prensipal piki aktyèl seri	Tan-aktyèl verifikasyon koub	500 inite / èdtan
Bobin likidasyon	CNC likidasyon machin ak kontwòl tansyon	Pwodiksyon bobin elektwomayetik	10,000 bobin / jou
Kontakte Braz	Atmosfè kontwole founo brasaj (H₂/N₂)	Soudage pwent ajan pou transpòtè kwiv	5,000 kontak/èdtan
Asanble	Selil asanble travay	Asanble mekanis, kalibrasyon, tès	3,000 inite / jou pou chak liy
Tès andirans	Ban tès lavi mekanik/elektrik (100,000 sik)	Verifikasyon lavi, siveyans mete	200 inite similtane
Tès anviwònman an	Tanperati/imidite chanm yo, tab Vibwasyon	Verifikasyon konfòmite IEC 60068-2	100 inite / jou

Kapasite Pwodiksyon & Tan Plon

Kategori pwodwi	Kapasite chak mwa	Tan Plon Estanda	Kapasite Lòd Ijan
Compact MPCB (0.63A-25A)	100,000 inite	4-5 semèn	3 jou (konpozan stock)
Standard MPCB (0.1A-32A)	80,000 inite	4-5 semèn	5 jou
Pouvwa MPCB (10A-63A)	60,000 inite	4-5 semèn	7 jou
MPCB lou (40A-100A)	20,000 inite	4-5 semèn	10 jou
Elektwonik MPCB (25A-150A)	20,000 inite	4-5 semèn	7 jou

Jeni & Teknik Estrikti Ekip

Depatman	Pèsonèl	Ekspètiz	Responsablite
R&D Jeni	5 enjenyè	Algoritm pwoteksyon motè, materyèl bimetalik, konsepsyon elektwomayetik, trempe arc	Nouvo devlopman pwodwi, modèl tèmik, pòtfolyo patant (40+ rive)
Jeni Pwosesis	18 enjenyè	Kalibrasyon presizyon, asanble otomatik, manifakti mèg, endistri 4.0	Optimizasyon pwodiksyon, dokiman SOP, amelyorasyon sede (>99.5%)
Tès ak Validasyon	15 enjenyè	Tès aktyèl, simulation motè, tès anviwònman, EMC	Kalite kowòdinasyon tès (IEC 60947-4-1), analiz echèk, sètifikasyon
Jeni aplikasyon	10 enjenyè	Kalkil motè kòmanse, etid kowòdinasyon, komisyonin jaden	Sipò teknik kliyan, konsepsyon konplo, fòmasyon pwoteksyon motè
Asirans Kalite	30 teknisyen	ISO 9001, IATF 16949, kontwòl pwosesis estatistik (SPC), metroloji	Odit founisè, odit pwosesis, aksyon korektif, laboratwa kalibrasyon

Sètifikasyon & Konfòmite Dokimantasyon

Sètifikasyon	Kò ki bay	Dimansyon	Validite
ISO 9001:2015	ZHONGDA HUAYUAN	Sistèm jesyon kalite	Siveyans chak ane
IEC 60947-2 Kalite Tès	SGS	Pèfòmans sikwi-brekteur	Pou chak seri pwodwi
CE Marking	Kò Notifye	Aksè sou mache Inyon Ewopeyen an	Konsepsyon-depandan
CCC (Lachin)	CQC	Chinwa sètifikasyon obligatwa	Validite 5 ane

Poukisa fabrikasyon MPCB nou an kanpe apa

Etablisman pwodiksyon nou an reprezante 20 ane espesyalizasyon nan teknoloji pwoteksyon motè, ki bay MPCB ki depase estanda mondyal yo atravè:

Entegrasyon vètikal: Pwodiksyon eleman bimetalik nan kay la, kalibrasyon presizyon, ak fabrikasyon bobin elektwomayetik asire kontwòl kalite konplè ak personnalisation rapid.

Teknoloji kalibrasyon avanse: 6-estasyon sistèm kalibrasyon otomatik ak chanm tanperati (-20 ° C a + 60 ° C) reyalize ± 3% presizyon vwayaj atravè tout seri operasyon an

Tès enfrastrikti: $3M+ envesti nan tès piki prensipal (kapasite 1000A), verifikasyon andirans 100,000 sik, ak simulation anviwònman konplè.

Ekspètiz espesifik nan motè: Konpreyansyon pwofon sou karakteristik demaraj motè yo, koub tèmik, ak kondisyon kowòdinasyon ak kontakè ak demaraj mou.

Kapasite personnalisation: Soti nan paramèt aktyèl espesyalize yo rive nan konfigirasyon aliye inik ak aranjman kontak oksilyè-enjenyè selon kondisyon pwoteksyon motè ou yo.

CDADA se yon manifakti ak founisè Disjoncteur pwoteksyon motè nan Lachin. Faktori nou an sèvi divès endistri tankou sistèm pouvwa, automatisation bilding, ak manifakti endistriyèl, ofri solisyon fleksib OEM / ODM.
