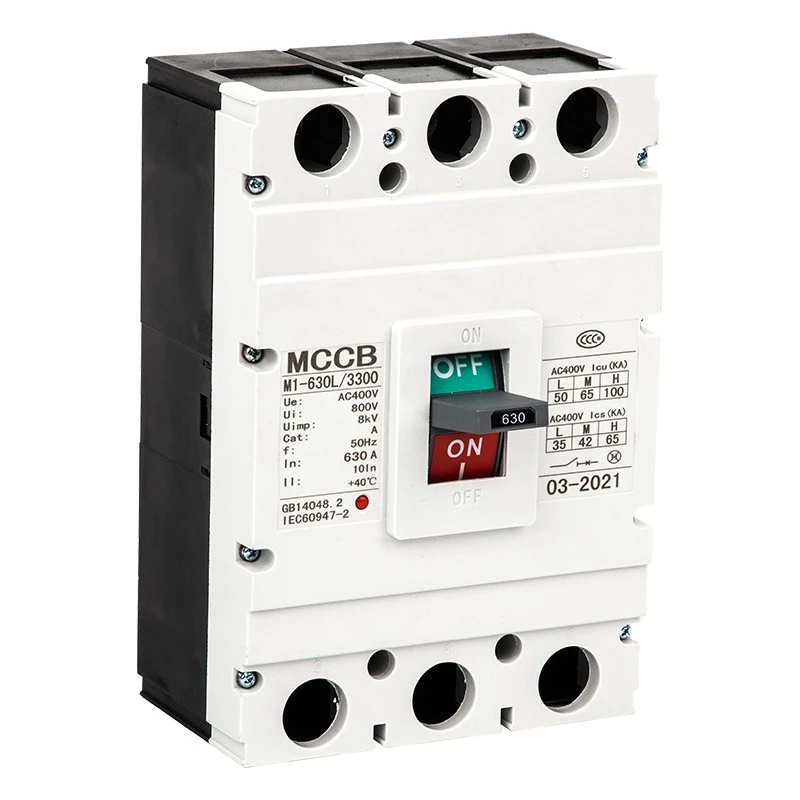

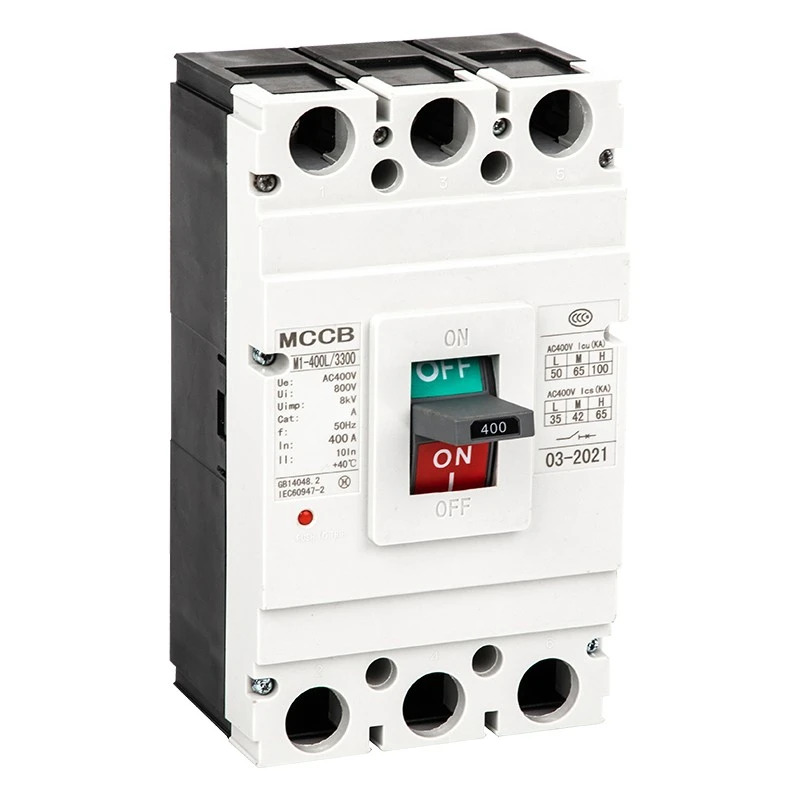

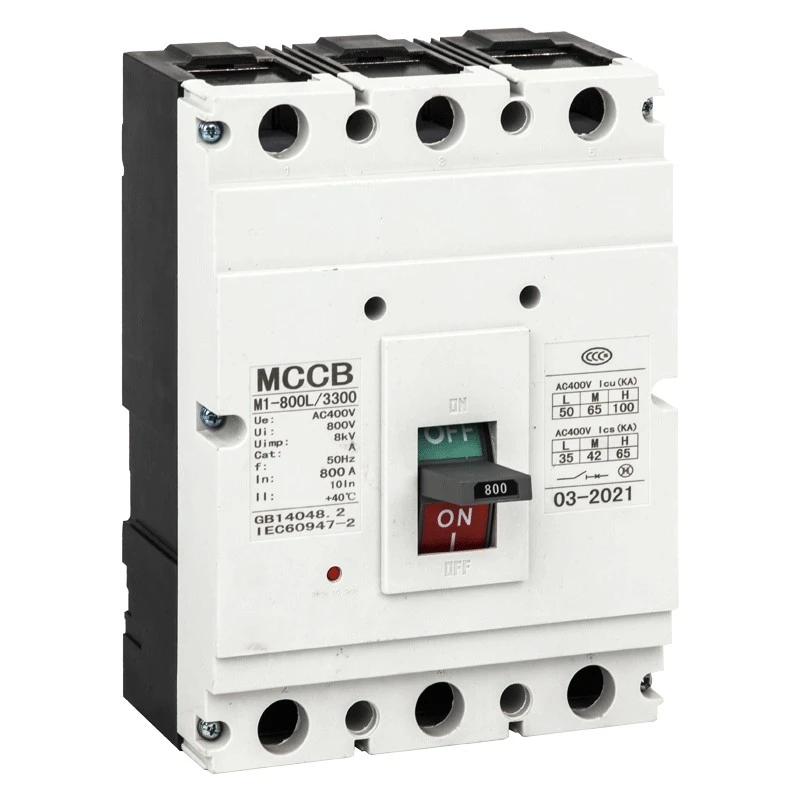

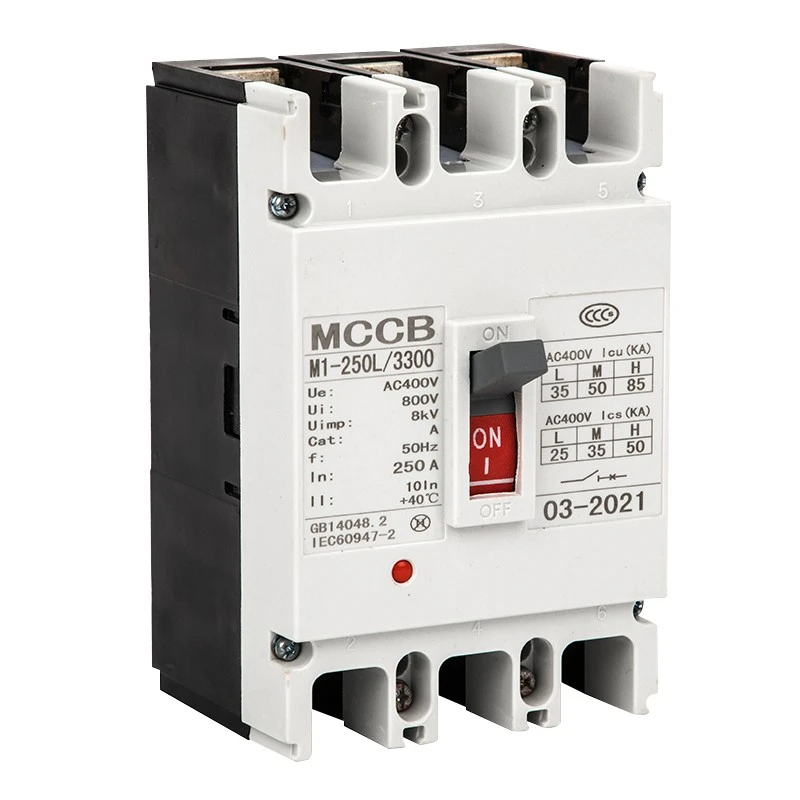

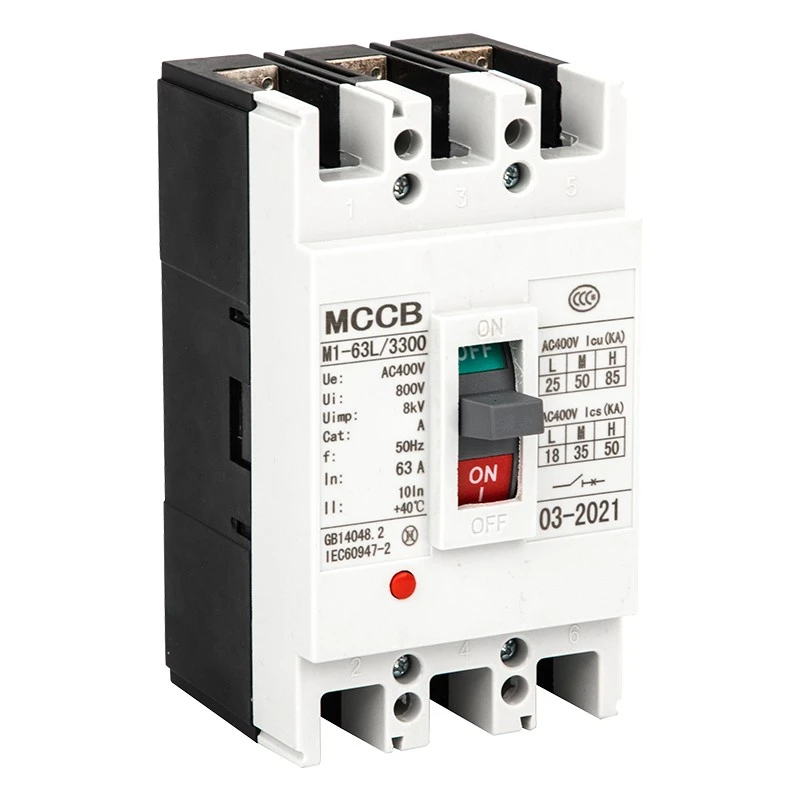

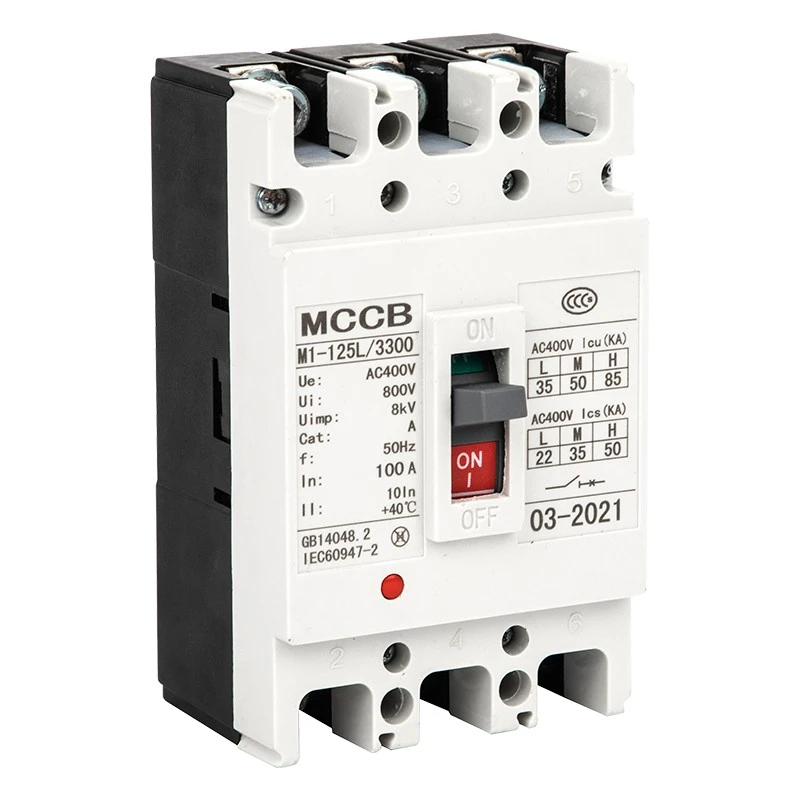

CM1 Moule Case Circuit Breaker
Model:DAM2 (CM1) Series
Sa a CDADA CM1 Molded Case Circuit Breaker (MCCB) bati pou akizisyon esansyèl, ak sètifikasyon IEC60947-2 ak pèfòmans ki estab pou sistèm pouvwa endistriyèl. CM1 MCCB a sèvi ak estrikti ki gen gwo fòs ak mekanis tripping serye, fasil enstale ak kenbe. Li konbine pwoteksyon entelijan ak konsepsyon dirab, asire lavi sèvis long nan distribisyon pouvwa ak aplikasyon endistriyèl lou.
Sa a DAM2 (CM1) seri CM1 Molded Case Circuit Breaker se yon aparèy pwoteksyon wo-pèfòmans ki te pwodwi pa Shanghai DADA Electric Co, Ltd, yon manifakti serye ak founisè nan Lachin. Avèk vòltaj izolasyon nominal jiska 800V, vòltaj k ap travay rated 400V / 690V, ak aktyèl aktyèl soti nan 63A a 1600A, li se lajman ki itilize pou distribisyon pouvwa, pwoteksyon sikwi, kontwòl motè ak chanje souvan.
Seri sa a sipòte enstalasyon vètikal ak orizontal, konfòme ak estanda IEC60947-2, epi li bay pwoteksyon konplè surcharge, kout-sikwi ak anba-vòltaj pou ekipman pouvwa.
Karakteristik pwodwi
★ Rated vòltaj izolasyon: 800V; Travay vòltaj: 400V/690V
★ ranje aktyèl: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ Kapasite kraze: L estanda, M mwayen, H segondè kalite kraze
★ tèmik-mayetik & elektwomayetik mòd lage doub
★ Vètikal / orizontal enstalasyon, apwopriye pou itilizasyon izolasyon
★ Wide ranje tanperati anbyen: -5 ℃ ~ + 40 ℃
★ Altitid ≤2000m, polisyon degre 3
Aplikasyon
CDADA CM1 Molded Case Circuit Breaker lajman aplike nan sistèm distribisyon pouvwa endistriyèl ak sivil, ki gen ladan faktori, bilding, sant done, estasyon elektrik, enfrastrikti, ekipman mekanik, ak kabinè distribisyon pouvwa. Li se tou itilize pou pwoteksyon motè, konvèsyon sikwi, ak ekipman pou pouvwa san danje nan konstriksyon, metaliji, pétrochimique ak lòt endistri yo.
Paramèt teknik
★ Estanda: IEC60947-2, GB14048.2
★ Frekans: AC 50Hz/60Hz
★ Pol: 1P, 2P, 3P, 4P
★ Liberasyon: tèmik-mayetik (doub), elektwomayetik (enstantane)
★ Anviwònman Enstantane: Kalite distribisyon 10In±20%; Kalite motè 12In±20%
★ Enstalasyon: fil elektrik devan, fil elektrik dèyè, kalite plug-in
★ Operasyon: Manyèl, mekanis opere elektrik
|
Modèl |
Pol |
Rated aktyèl (A) |
Rated opere vòltaj (V) |
Rated izolasyon vòltaj (V) |
Rated ultim kout - kapasite kraze sikwi (Icu) |
Flashover distans (mm) |
||
|
Tès vòltaj (V) |
Icu (kA) |
Ics (kA) |
||||||
|
DAM2L-63 |
3 |
10、16、20、25、 32、40、50、63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3、4 |
50 |
35 |
|||||
|
DAM2L-100 |
3、4 |
16、20、25、32、40、 50、63、80、100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-225 |
3、4 |
100、125、140、 160、180、200、225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225、250、315、 350、400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3、4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3、4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400、500、630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3、4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3、4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630、700、800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800、1000、1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
Deskripsyon ak Dimansyon Enstalasyon
CM1 MCCB nou an bay done dimansyon konplè pou modèl 63A–1600A, ki gen ladan fil elektrik devan, fil dèyè ak kalite plug-in. Gwosè ankadreman diferan (63/100/225/400/630/800/1250/1600) te matche H, H1, H2 dimansyon pou enstalasyon kabinè estanda. Wotè mekanis opere manyèl ak elektrik tou estanda pou asanble fasil.
Pwodwi pou Telefòn ak Fonksyon
Pwodwi pou Telefòn Entèn
★ Shunt lage: 70%-110% vòltaj rated pou tripping serye
★ Anba-vòltaj lage: 35%-70% gout vòltaj pou pwoteksyon otomatik
★ Kontak oksilyè & kontak alam: fidbak siyal ak alam fay
★ Pre-peye mèt lage dedye: Reta deklanchman 0.5–2s
Pwodwi pou Telefòn ekstèn
★ Manyèl mekanis opere
★ Elektrik (motè) mekanis opere
★ Separateur faz, vis aliye, twous busbars

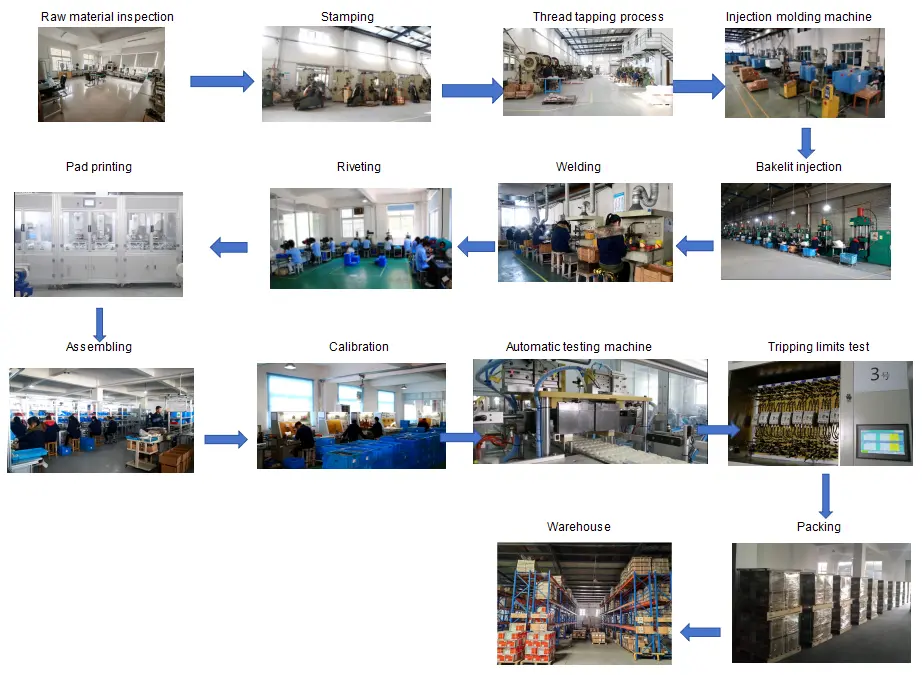

Kontwòl Kalite koule
Enspeksyon matyè premyè → Pwosesis pwodiksyon → Liy asanble → Tès karakteristik vwayaj → Tès ogmantasyon tanperati → Tès kout sikwi → Tès aje → Aparans ak chèk dimansyon → Anbalaj → Final enspeksyon anvan chajman

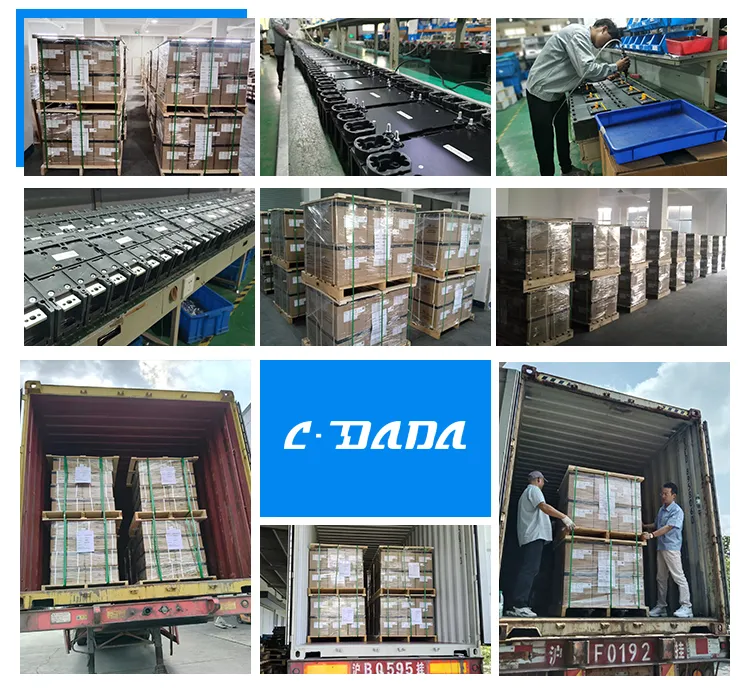

Anbalaj & Shipping
★ Katon ekspòtasyon estanda + palèt an bwa pou transpò san danje
★ Etikèt: modèl, aktyèl, poto, kantite, sètifika
★ Apwopriye pou lojistik lanmè, lè ak tè
Sètifikasyon
IEC60947-2, GB14048.2, CE, CB, ROHS ak lòt apwobasyon entènasyonal yo.
Ka Koperasyon Kliyan
CDADA DAM2 seri MCCB te apwovizyone nan kliyan mondyal, ki gen ladan entegratè sistèm distribisyon pouvwa, manifaktirè ekipman endistriyèl, faktori switchgear, kontraktè konstriksyon ak mak OEM nan Ewòp, Azi Sidès, Mwayen Oryan, Lafrik ak Amerik di Sid. Nou bay rezèv ki estab en ak solisyon Customized pou patnè alontèm.
