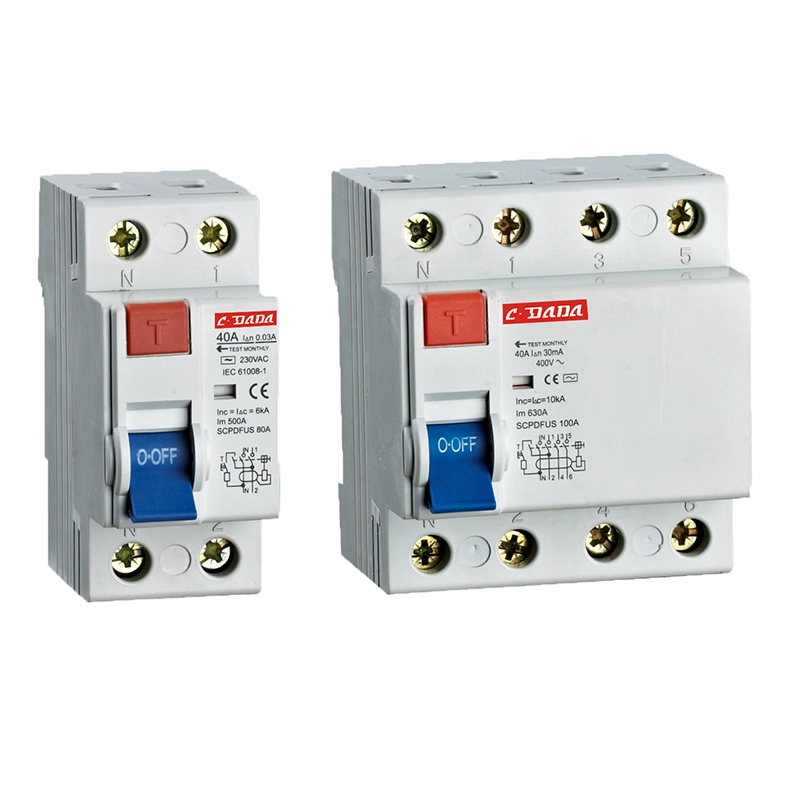

Ki sa ki se yon disjoncteurs aktyèl rezidyèl?

A Disjoncteur aktyèl rezidyèl(RCCB) se yon aparèy sekirite elektrik kritik ki fèt pou pwoteje moun ak pwopriyete kont chòk elektrik, danje dife, ak kouran flit. Nan sistèm elektrik modèn, kote chay rezidansyèl, komèsyal ak endistriyèl yo de pli zan pli konplèks, RCCB jwe yon wòl esansyèl nan asire distribisyon pouvwa san danje. Atik sa a bay yon gid konplè pou konprann ki jan RCCB yo travay, poukisa yo esansyèl, ki jan yo chwazi bon modèl la, pratik enstalasyon komen, konsèy antretyen, ak aplikasyon pou mond reyèl la. Li ede tou lektè yo rezoud pwen doulè pratik tankou twonpe nwuizans, move gwosè, ak pwoblèm konpatibilite sistèm.

Table of Contents

• 1. Entwodiksyon nan disjonkteur aktyèl rezidyèl
• 2. Kijan yon disjoncteurs kouran rezidyèl ap travay
• 3. Kalite RCCB ak diferans yo
• 4. Benefis kle ak Mekanis Pwoteksyon
• 5. RCCB vs MCB vs RCBO
• 6. Kijan pou w chwazi bon RCCB
• 7. Gid enstalasyon ak pi bon pratik
• 8. Pwoblèm komen ak Depanaj
• 9. Antretyen ak Tès
• 10. Aplikasyon nan endistri diferan
• 11. Estanda sekirite ak Konfòmite
• 12. Kesyon yo poze souvan
• 13. Konklizyon

1. Entwodiksyon nan disjonkteur aktyèl rezidyèl

Yon disjonktè kouran rezidyèl (RCCB) se yon aparèy pwoteksyon elektrik ki dekonekte yon sikwi chak fwa li detekte yon move balans ant kouran ak kouran net. Dezekilib sa a anjeneral endike kouran flit k ap koule nan tè a, ki ta ka danjere pou moun oswa ki ka mennen nan dife elektrik.

Kontrèman ak aparèy pwoteksyon estanda, RCCB yo pa pwoteje kont surcharge oswa kondisyon sikwi kout. Olye de sa, wòl prensipal yo se asire sekirite pèsonèl pa detekte menm ti kouran flit-souvan osi ba ke 30mA.

2. Kijan yon disjoncteurs kouran rezidyèl ap travay

Prensip k ap travay yon disjoncteurs kouran rezidyèl baze sou lwa aktyèl Kirchhoff a, ki di kouran k ap antre nan yon sikwi dwe egal ak kouran ki soti nan sikwi a. Si gen nenpòt diferans, li endike flit.

Anndan RCCB a, yon transfòmatè aktyèl kontinyèlman kontwole kondiktè yo ap viv ak net. Nan kondisyon nòmal, jaden mayetik yo anile youn ak lòt. Sepandan, lè flit rive, move balans lan deklannche mekanis vwayaj la.

• Kondisyon nòmal: Aktyèl aktyèl = Kouran net
• Kondisyon fay: Aktyèl aktyèl ≠ Kouran net
• Aksyon vwayaj: Awondisman dekonekte imedyatman (milisgond)

Repons rapid sa a se sa ki fè RCCB yo trè efikas nan anpeche chòk elektrik.

3. Kalite RCCB ak diferans yo

Aplikasyon diferan mande diferan kalite RCCBs. Anba a se yon dekonpozisyon nan kalite ki pi komen:

4. Benefis kle ak Mekanis Pwoteksyon

RCCB yo bay plizyè kouch pwoteksyon ki fè yo endispansab nan sistèm elektrik modèn yo:

• Pwoteksyon chòk elektrik:Anpeche aksidan fatal pa dekonekte sikwi defo imedyatman.
• Prevansyon dife:Sispann kouran flit ki ka chofe fil elektrik.
• Pwoteksyon ekipman:Diminye domaj ki te koze pa fay latè.
• Segondè sansiblite:Detekte flit osi ba ke 10-30mA.
• Tan repons rapid:Vwayaj nan yon milisgond.

Avantaj sa yo fè RCCB esansyèl nan tou de rezidansyèl ak endistriyèl enfrastrikti elektrik.

5. RCCB vs MCB vs RCBO

Anpil itilizatè konfonn RCCB ak MCB ak RCBO. Tablo ki anba a klarifye diferans yo:

Nan anpil enstalasyon, RCCB yo itilize ansanm ak MCB pou reyalize pwoteksyon konplè.

6. Kijan pou w chwazi bon RCCB

Chwazi bon RCCB a enpòtan anpil pou asire sekirite ak efikasite sistèm. Konsidere faktè sa yo:

• Rated aktyèl:Koresponn ak chaj sistèm (pa egzanp, 25A, 40A, 63A).
• Nivo sansiblite:30mA pou pwoteksyon pèsonèl, 100mA-300mA pou pwoteksyon dife.
• Kantite poto:2-poto pou yon sèl-faz, 4-poto pou twa-faz sistèm.
• Seleksyon kalite:AC, A, oswa B depann sou karakteristik chaj.
• Fyab mak:Chwazi manifaktirè sètifye ak dosye sekirite pwouve.

7. Gid enstalasyon ak pi bon pratik

Bon enstalasyon esansyèl pou pèfòmans RCCB. Move fil elektrik ka mennen nan dezòd oswa echèk nan vwayaj.

• Asire faz kòrèk ak koneksyon net.
• Enstale RCCB en sikui final yo.
• Evite melanje fil net ant sikui yo.
• Tès aparèy apre enstalasyon lè l sèvi avèk bouton tès la.
• Swiv kòd elektrik ak estanda lokal yo.

8. Pwoblèm komen ak Depanaj

Menm bon jan kalite RCCB ka fè eksperyans pwoblèm. Men pwoblèm komen ak solisyon yo:

• Deklanchman nwuizans:Souvan koze pa flit nan plizyè aparèy oswa izolasyon pòv.
• Echèk reset:Kapab endike fay ki pèsistan sou tè a.
• Pa gen vwayaj pandan tès la:Aparèy la ka defo epi li bezwen ranplase.
• Surchof:Ki te koze pa koneksyon ki lach oswa kondisyon surcharge.

9. Antretyen ak Tès

Antretyen regilye asire fyab alontèm nan RCCB:

• Peze bouton tès chak mwa pou verifye operasyon.
• Enspekte koneksyon fil elektrik chak ane.
• Ranplase aparèy demode chak 8-10 ane.
• Siveye siy dekolorasyon oswa boule.

10. Aplikasyon nan endistri diferan

Disjoncteurs aktyèl rezidyèl yo lajman itilize nan divès sektè:

• Bilding rezidansyèl yo:Kwizin, twalèt, ak sikui deyò.
• Enstalasyon komèsyal yo:Biwo, sant komèsyal, ak otèl.
• Plant endistriyèl:Pwoteksyon machin ak panno kontwòl.
• Swen Sante:Sistèm sipò lavi kritik ak laboratwa.
• Estasyon rechaj EV:Deteksyon flit segondè-sansiblite.

11. Estanda sekirite ak Konfòmite

RCCB yo dwe konfòme yo ak estanda sekirite entènasyonal yo pou asire fyab ak pèfòmans. Estanda sa yo defini paramèt tankou tan vwayaj, sansiblite flit, ak tès andirans.

Konfòmite asire ke aparèy la fè toujou nan kondisyon fay epi li satisfè atant sekirite mondyal la.

12. Kesyon yo poze souvan

Q1: Èske yon RCCB pwoteje kont sikui kout?
Non, li sèlman pwoteje kont flit latè. MCB yo mande pou pwoteksyon kout sikwi.

Q2: Poukisa RCCB mwen vwayaje souvan?
Sa a ka akòz aparèy defo, pwoblèm izolasyon, oswa flit kimilatif.

Q3: Èske RCCB ka travay san baz?
Li pa rekòmande. Bon baz asire operasyon efikas.

Q4: Konbyen fwa yo ta dwe teste RCCBs?
Omwen yon fwa pa mwa lè l sèvi avèk bouton tès entegre a.

Q5: Ki dire lavi yon RCCB?
Tipikman 8-10 ane depann sou kondisyon itilizasyon.

13. Konklizyon

Yon disjoncteur aktyèl rezidyèl se youn nan aparèy sekirite ki pi enpòtan nan nenpòt sistèm elektrik. Li bay pwoteksyon pou sove lavi pa detekte kouran flit ak dekonekte sikui nan milisgond. Kit yo itilize nan kay, faktori, oswa bilding komèsyal, RCCB siyifikativman diminye risk pou chòk elektrik ak danje dife.

Chwazi bon kalite a, enstale li kòrèkteman, epi kenbe li regilyèman asire sekirite alontèm ak estabilite sistèm. Kòm demann elektrik kontinye ap grandi, RCCB yo rete yon eleman fondamantal nan sistèm distribisyon pouvwa modèn.
