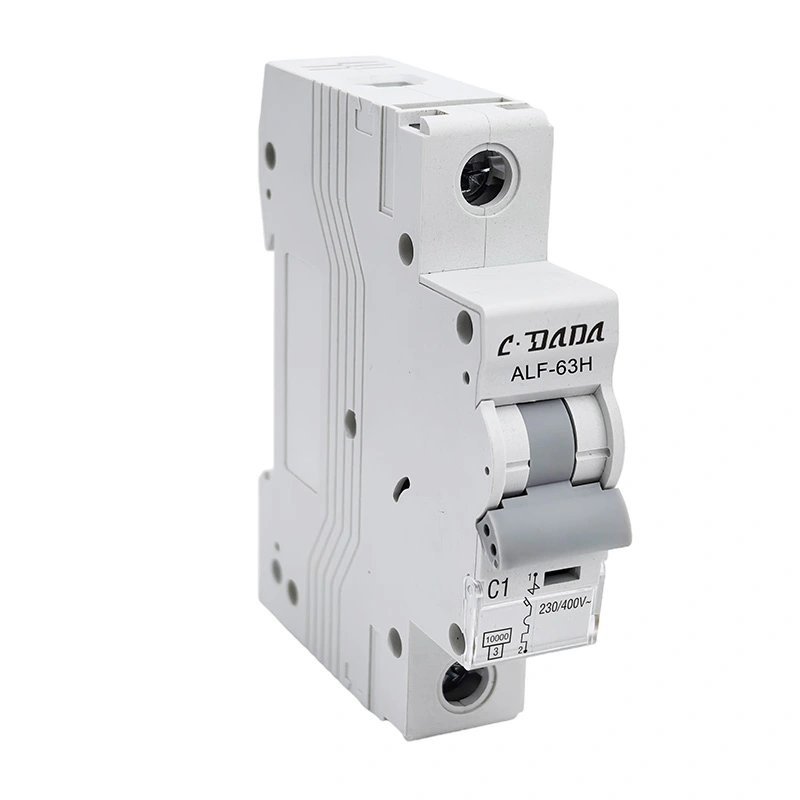

6KA 10kA Miniature Circuit Breaker

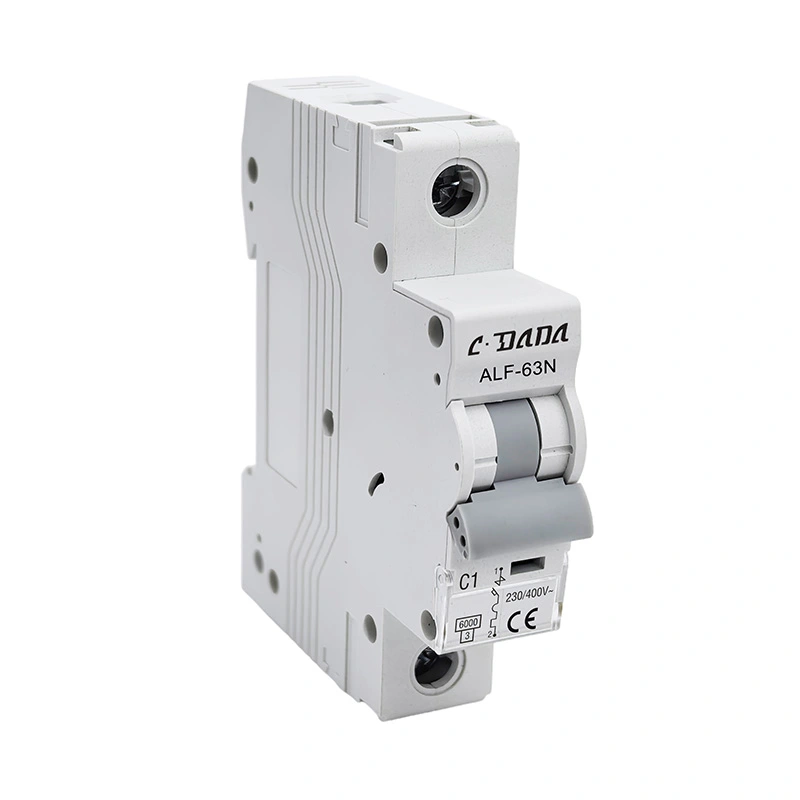

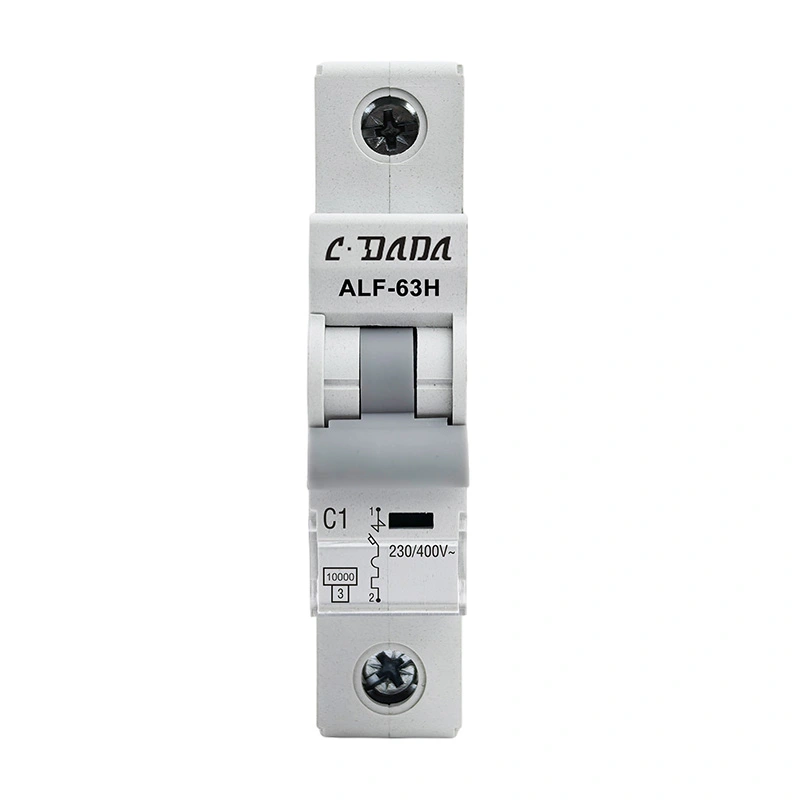

ALF-63N/H seri gwo kraze 6KA 10kA Miniature Circuit Breaker (MCB), konfòme ak estanda IEC60898, MCB gen karakteristik pèfòmans serye, fonksyon pwoteksyon egzak, tan lage kout, ak gwo kapasite kraze, ti volim tou. Li se lajman ki itilize nan ak surcharge nan kontakè, switchgear, ak aparèy elektrik.

Kontakte CDADA epi chwazi nou kòm manifakti ou, nou ka ofri sèvis OEM / ODM.

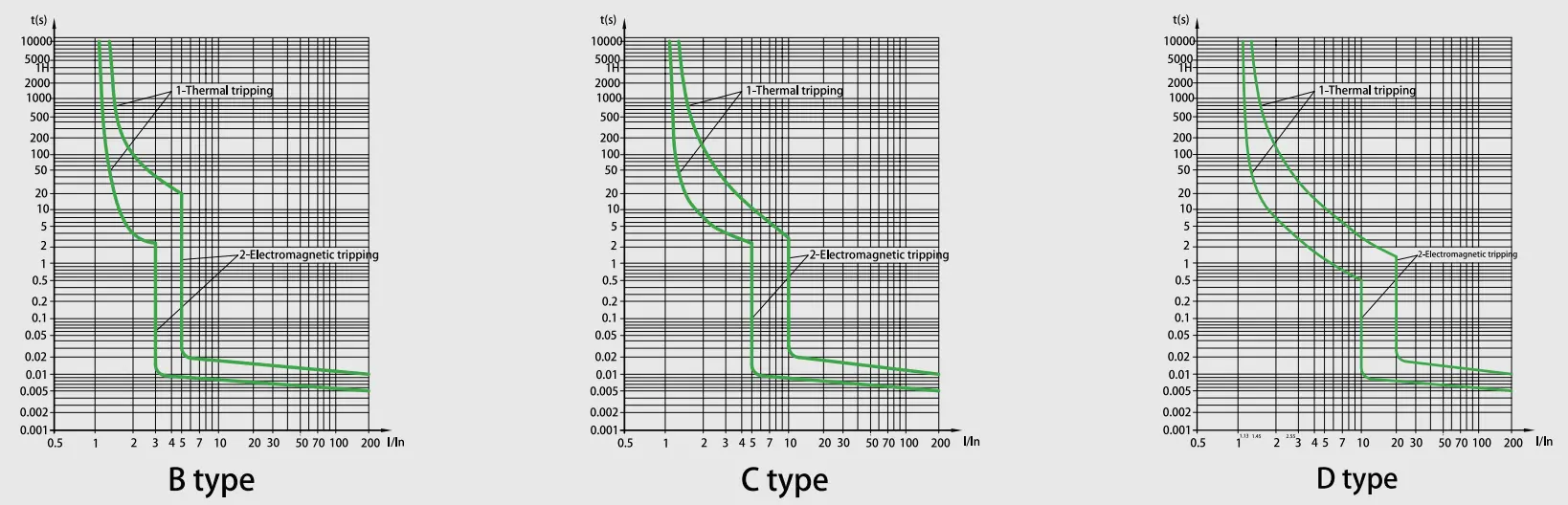

Koub Karakteristik

Espesifikasyon teknik

ALF-63N/H Seri 6KA 10kA Miniature Circuit Breaker
Estanda	EN/IEC60898-1
Kapasite kraze (kA)	6,10
Pwoteksyon	Kont surcharge ak kous kout
Rated aktyèl (A) nan	1,2,3,4,6,10,13,16,20,25,32,40,50,63
nominal vòltaj (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Enpilsyon nominale reziste vòltaj Uimp (kV)	4
nominale izolasyon vòltaj Ui (V)	500
Enèji limite cass	3
Tanperati anbyen (℃)	-25 ~ + 40, Max.95% imidite
Limit fonksyònman tèmik	1.13xln Pa gen twonpe nan yon èdtan
	1.45xIn Tripping nan yon èdtan
Operasyon mayetik	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Kantite poto	1P, 1P + N, 2P, 3P, 3P + N ak 4P
Kalite vwayaj	Lage tèmik / mayetik
Kapasite tèminal	16mm² fleksib oswa 25mm² rijid jiska 25A evalyasyon
	25mm²fleksib oswa 35mm²rijid soti nan evalyasyon 32A rive 63A
Degre pwoteksyon	IP20
Enstalasyon	Montaje sou tren DIN 35mm
Lajè	17.8mm pou chak poto

Karakteristik lage disjoncteurs

NON.	Kouran nominal lage (A)	Eta inisyal	Tès aktyèl	Tan espesifye	Rezilta yo dwe jwenn	Remak
1	1-63	eta frèt	1.13 nan	t≤1h	Ki pa vwayaj
2	1-63	sou tès anvan an	1.45ln	t<1h	vwayaj	Mete aktyèl jiska valè espesifye piti piti nan 5s
3	Nan≤32	eta frèt	2.55 nan	1s	vwayaj
	Nan > 32
4	1-63	eta frèt	3 nan	t≤0.1s	Ki pa vwayaj	B tip
			5 nan	t<0.1s	vwayaj	B tip
			5 Nan 10ln	t≤0.1s	Ki pa vwayaj	Kalite C
			10 nan	t<0.1s	vwayaj	Kalite C
			20ln	t≤0.1s	Ki pa vwayaj	D tip
				t<0.1s	vwayaj	D tip

Andirans (operasyon)

Kategori	Sik Operasyon	Frekans operasyon	Rated aktyèl
Andirans elektrik	4000	240/h	1-32
		120/h	40-63
Andirans mekanik	10000	240/h	1-63

Karakteristik

★ Ultra-Segondè Kout-Circuit Breaking Kapasite

Teknoloji avanse kontwòl arc reyalize pi wo kapasite entèripsyon konpare ak estanda endistri yo, asire pwoteksyon serye pou sistèm elektrik endistriyèl-klas anba kondisyon fòt ekstrèm.

★ Doub-Mode Koneksyon Entèfas

Konsepsyon tèminal ibrid entegre sipòte tou de debakaj rijid busbar ak blocage kab fleksib, sa ki pèmèt adaptasyon san zouti nan senaryo enstalasyon divès pandan y ap diminye tan fil elektrik pa 40%.

★ Mekanis Depo Enèji pou Lonjevite

Sistèm operasyon prentan ak andirans 10,000 sik mekanik, ak teknoloji konpansasyon mete

★ Avanse patiraj konpoze

ak pwopriyete t'ap nonmen non-retardant, chalè-rezistan, ak enpilsyon-prèv chanm entegre arc-atout pou evènman fay ki genyen.

★ Topoloji dinamik limit aktyèl

Entelijan let-through repwesyon enèji diminye kouran fay pik pa 65-80%, sa ki pèmèt optimize spesifikasyon aparèy en ak 30% potansyèl rediksyon pri sistèm jeneral.

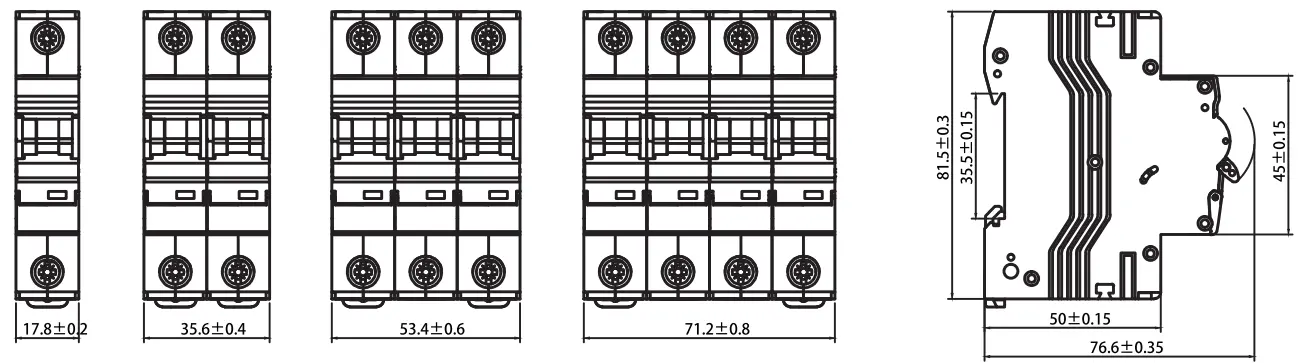

Deskripsyon dimansyon

Senaryo aplikasyon

★ Rezidansyèl: Inite konsomatè yo ak tablo distribisyon pou sekirite lakay yo.

★ Endistriyèl: Pwoteksyon kontakè, switchgear, ak aparèy elektrik lou.

★ Komèsyal: Bilding biwo ak sant komèsyal ki mande gwo fyab.

Kontwòl Kalite & Tès Creole

★ Chak MCB CDADA sibi tès solid pou asire konfòmite ak IEC60898-1:

★ Tès tèmik Tripping: Verifye nan 1.13In (ki pa vwayaj) ak 1.45In (vwayaj nan 1 èdtan).

★ Tès Tripping mayetik: Tès lage egzak pou karakteristik B, C, ak D.

★ Andirans elektrik: Teste pou 4,000 sik operasyon.

★ Andirans mekanik: Verifye pou 10,000 sik.

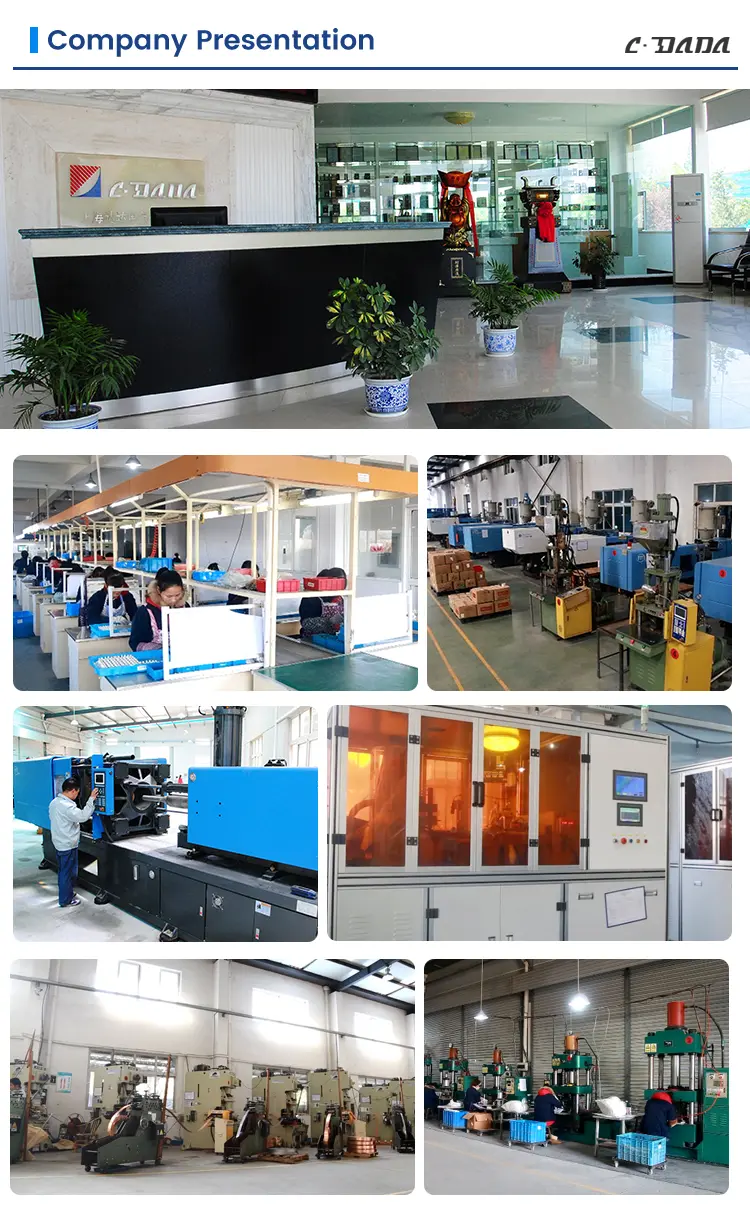

Fòs faktori ak sipò

Shanghai DADA Electric Co, Ltd se yon manifakti dirijan ak liy pwodiksyon avanse ak yon ekip jeni pwofesyonèl. Nou bay:

★ Customized OEM / ODM sèvis pou mak mondyal.

★ Ekipman tès dènye modèl pou asire livrezon zewo-defo.

★ Sipò lojistik mondyal: Optimize anbalaj pou machandiz lanmè ak lè pou asire pwodwi yo rive nan yon kondisyon pafè.
