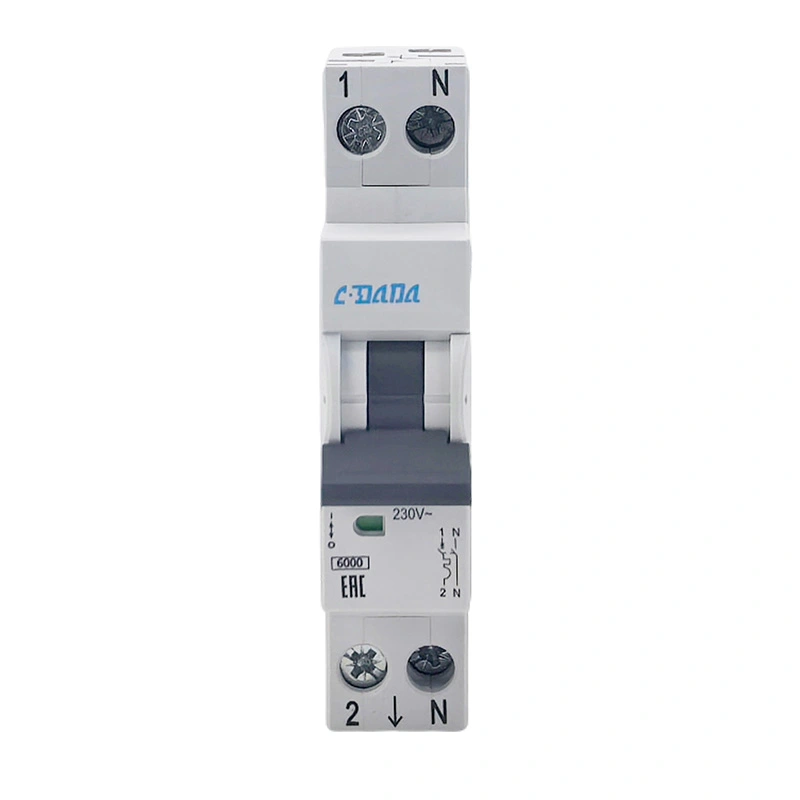

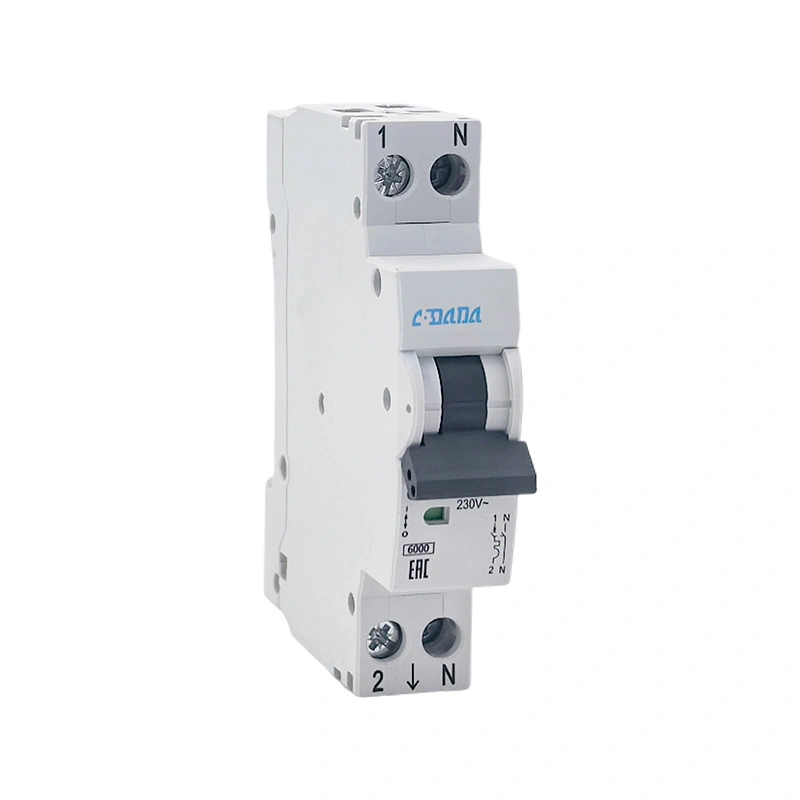

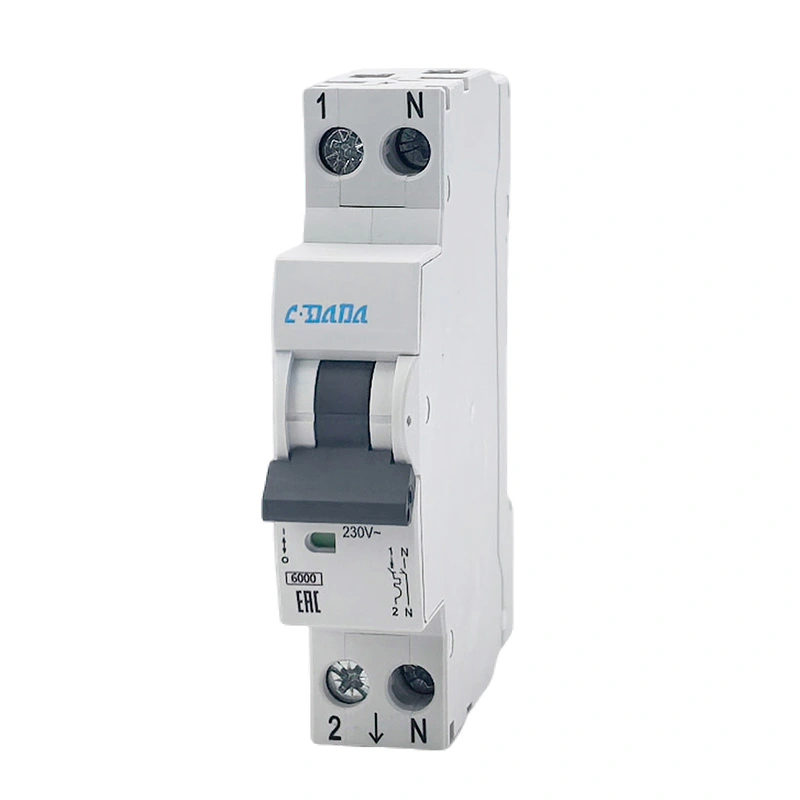

Miniature Circuit Breaker DPN 6KA
Model:DAB7N
CDADA Miniature Circuit Breaker DPN 6KA se pafè pou akizisyon esansyèl, yon bon jan kalite 1P + N disjoncteur Miniature ki konfòme ak IEC60898-1 pou kay ki an sekirite ak pwoteksyon sikwi komèsyal. Li itilize konsepsyon doub pwen kraze ak ki estab tèmik-mayetik tripping, fasil enstale sou tren DIN ak senp yo kenbe. Li konbine estrikti serye ak lavi sèvis long, asire ekipman pou pouvwa san danje pou divès kalite sistèm pouvwa ba-vòltaj.
CDADA DAB7N Miniature Circuit Breaker DPN 6KA se yon pwofesyonèl 1P + N doub-break disjoncteurs Miniature poukont devlope pa Shanghai DADA Electric, yon manifakti serye ak plis pase 40 ane eksperyans nan. Ak 6kA gwo kapasite kraze, operasyon synchrone, ak N-pole "fè premye, kraze pita" konsepsyon, li efektivman amelyore pèfòmans arc etenn epi pwoteje sikwi ak ekipman san danje. Lajman itilize nan bwat distribisyon, dekorasyon kay, pouvwa komèsyal, ak sikwi ekleraj, li se premye chwa pou achtè mondyal, distribitè ak kliyan OEM.

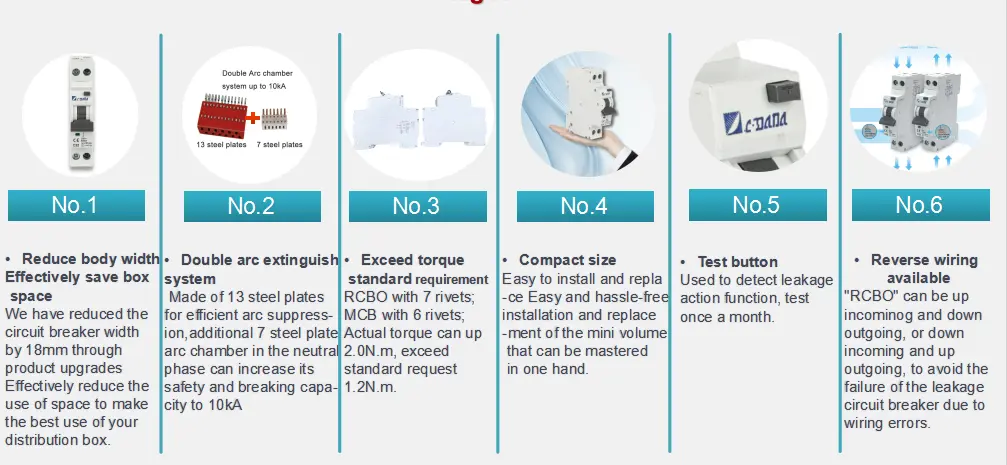

Ki avantaj ki genyen nan MCB DPN 6KA?
★ 1P + N DPN estrikti, pwen repo doub, pi an sekirite ak plis serye
★ N poto fè premye ak kraze pita, amelyore kapasite kraze arc
★ 6kA reyèl kapasite kraze, fò pwoteksyon kout-sikwi
★ Kontra enfòmèl ant 17.8mm lajè, sove espas kabinè
★ B/C tripping koub ki disponib pou chaj diferan
★ IP20 pwoteksyon klas, san danje pou manyen
★ Wide fil elektrik: 1-25mm² kab fleksib
★ DIN tren aliye, enstalasyon vit ak ki estab
★ Rezistans tanperati wo ak ba: -25 ℃ ~ + 50 ℃
★ Long lavi mekanik jiska 20,000 fwa
Aplikasyon
CDADA Miniature Circuit Breaker DPN 6KA lajman itilize nan:
★ Bilding rezidansyèl, apatman, Villas, dekorasyon lakay ou
★ Biwo, boutik, otèl, lekòl, lopital
★ Sikui ekleraj, priz pouvwa, ti ekipman pouvwa
★ Aparèy nan kay la: aparèy chofaj dlo, èkondisyone, aparèy chofaj elektrik
★ Ansyen rekonstriksyon sikwi ak amelyorasyon bwat distribisyon
★ Komèsyal ak sivil sistèm distribisyon pouvwa ba-vòltaj
Tablo Paramèt Teknik
| Atik | Spesifikasyon |
| Modèl | DAB7N-40 |
| Non pwodwi | MCB DPN 6KA |
| Estanda | IEC60898-1 |
| poto | 1P+N (2P) |
| Kapasite kraze | 6kA |
| Rated aktyèl | 6A,16A,20A,25A,32A,40A |
| Rated Voltage | AC 220/230/240V |
| Frekans | 50/60Hz |
| Koub Tripping | B/C |
| Izolasyon vòltaj | 500V |
| Voltage enpilsyon | 4kV |
| Degre Pwoteksyon | IP20 |
| Lavi mekanik | 20,000 fwa |
| Lavi elektrik | 6,000 fwa |
| Tèminal koupl | 1.5N·m |
| Kapasite fil elektrik | 1-25mm² |
| Tanperati opere | -25℃ ~ +50℃ |
| Dimansyon | 82.5 × 73.2 × 17.8mm |

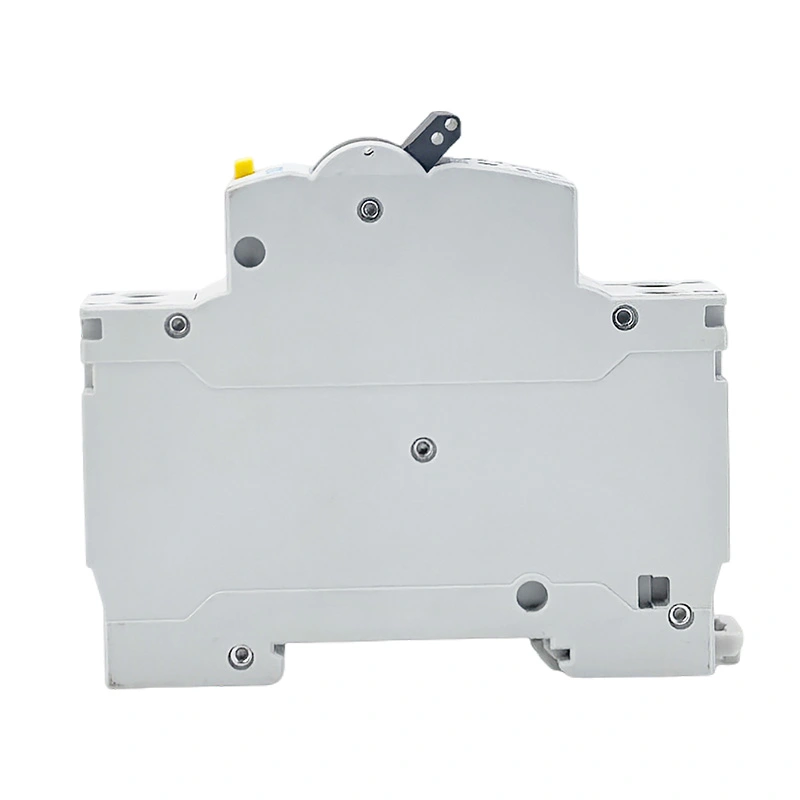

Dimansyon deskripsyon yo
★ Longè: 82.5mm
★ Wotè: 73.2mm
★ Lajè: 17.8mm (estanda 1-modil lajè)

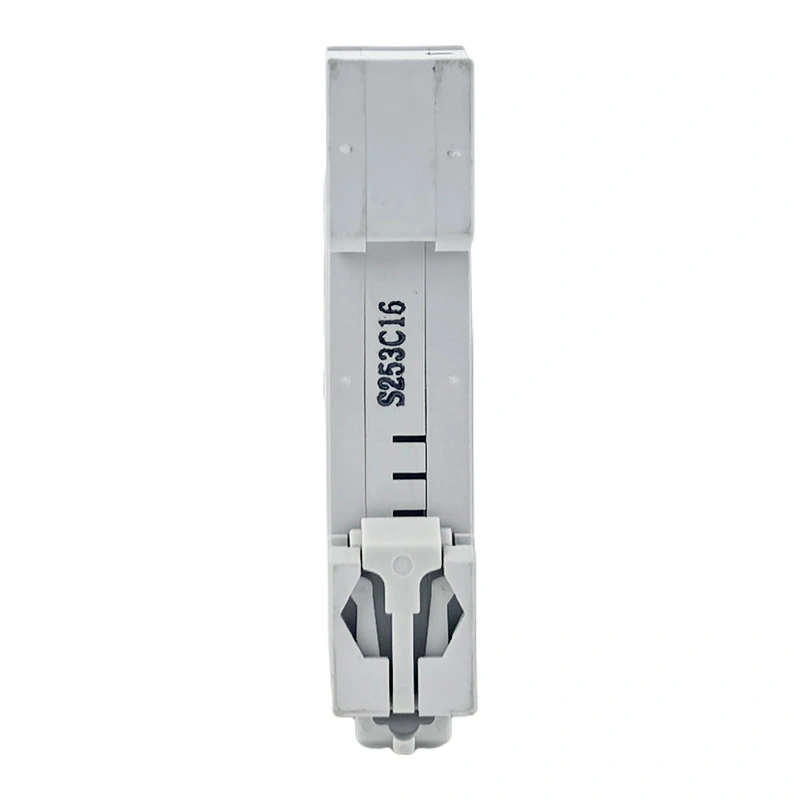

★ Montage: 35mm DIN ray
★ Fil elektrik: apwopriye pou 1-25mm² kab fleksib / rijid
★ Epesè busbar: 0.8-2mm
Atik tès estanda
★ 1.13 Nan tès ki pa tripping (≥1 èdtan)
★ 1.45 nan tès tripping (<1 èdtan)
★ 2.55Nan tès aksyon surcharge
★ Tès mayetik enstantane (3In/5In pou koub B/C)
★ Dielectric kenbe tèt ak tès vòltaj
★ Tès ogmantasyon tanperati
★ Kout-sikwi tès kapasite kraze (6kA)
★ Tès lavi mekanik & elektrik
★ Tès operasyon tanperati wo & ba

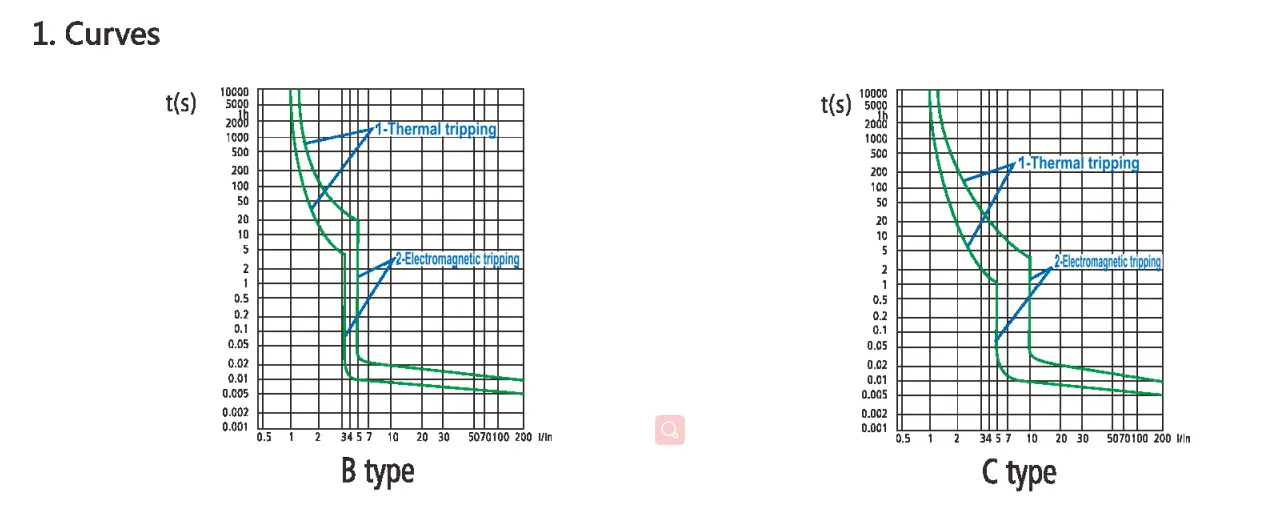

Tripping Karakteristik Koub
IEC 60898-1
Lage mayetik
Lè yon kous kout sikwi rive, se yon leman ki gen yon nwayo fè enstantane reyalize. Dapre estanda IEC60898, pwodwi sa a ka divize an twa kalite: B, C, ak D.
|
|
Tès aktyèl | Tripping tan | Aplikasyon |
| B koub | 3ln 5ln |
0.1 |
Kalite B sèlman aplikab pou chay aktif: -Achofaj elektrik-Achofaj dlo-Electric furmace |
| C koub | 5 Nan 10ln |
0.1 |
Kalite C apwopriye pou chaj òdinè: -Lap -Pouvwa priz -Ti motè pouvwa |
Lage tèmik
●Once Surcharge rive nan kous la, teren an bimetalik nan disjoncteur la pral pliye akòz chalè, sa ki lakòz kontak yo dekonekte ak sa ki lakòz tèmik Tripping;
●The IEC estanda defini seri a tan tripping pou kouran Surcharge diferan;
●The referans tès anviwònman tanperati se 30 °C.
| Tès aktyèl | Tripping tan |
| 1.13ln | t z 1h (nan ≦ 63A) |
| 1.45ln | t<1h (nan ≦ 63A) |
| 2.55ln | 1s<1h<60s(In≤32A)1s |

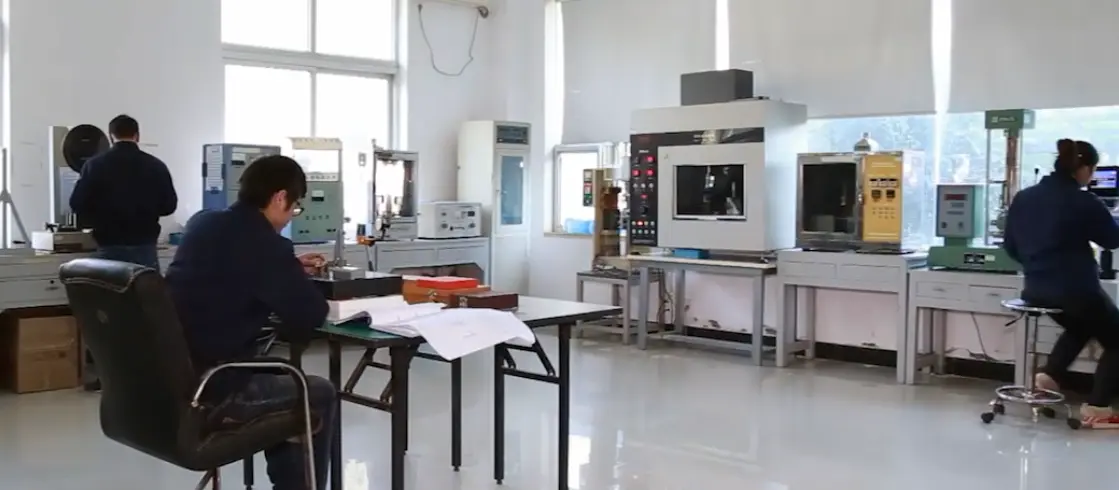

Pwosesis Kontwòl Kalite
1. matyè premyè fèk ap rantre enspeksyon & sètifikasyon verifikasyon
2. Otomatik piki bòdi & presizyon metal Stamping
3. Semi-fini pwodwi asanble & kalibrasyon
4. 100% plen tripping karakteristik tès
5. kenbe tèt ak vòltaj & D' pèfòmans tès
6. Segondè ak ba tanperati aje tès
7. aparans, dimansyon & Joe's enspèksyon
8. Final anbalaj & chajman enspeksyon
Anbalaj & Shipping
★ Estanda katon ekspòtasyon ak pawa shockproof
★ Bwat gwoup pake pou evite grate
★ Etikèt klè: modèl, aktyèl, poto, kantite, sètifikasyon
★ Apwopriye pou transpò lanmè, lè ak tè
★ Sipòte OEM anbalaj, logo koutim ak etikèt
Ka Siksè Kliyan yo
CDADA MCB DPN 6KA te ekspòte nan plis pase 50 peyi ak rejyon yo:
★ Pwovizyon esansyèl alontèm pou distribitè Ewopeyen yo ak Azyatik
★ Pwojè renovasyon sikwi kay nan Mwayen Oryan ak Lafrik
★ OEM koperasyon ak byen li te ye entènasyonal mak elektrik
★ Sipò distribisyon pouvwa pou devlopè byen imobilye
★ Lòd ki estab soti nan kontraktè elektrik ak entegre sistèm
Poukisa chwazi DADA Electric?
★ 40+ ane eksperyans pwofesyonèl nan R&D disjoncteurs ak pwodiksyon
★ 90% konpozan debaz pwodwi nan kay la, ki estab kontwòl kalite
★ ISO9001 sètifye, konfòmite konplè ak estanda entènasyonal yo
★ Sètifikasyon konplè: CE, CB, CCC, elatriye.
★ Gwo kapasite pwodiksyon, livrezon rapid pou lòd esansyèl
★ Pwofesyonèl sipò teknik ak sèvis apre-lavant
★ Aksepte OEM & ODM personnalisation pou satisfè demann mache
★ Sistèm lojistik mondyal, livrezon san danje epi ponktyèl
